7. Технология каменной кладки из камней правильной формы (правила перевязки, организация рабочего места и работы звена)

В завис. от констр-и, экспл-и и др различают сплошную, облегченную кладку и клад­ку с облицовкой.

Сплошная неармир-я кирп. кладка прим-ся при возведении стен, простенков и столбов, перегор., перемычек, карнизов из полнотелого одинарного (250x120x65) и пустотелого (250X120X65 и 250x120x88) кирп.

Стены. Толщину стен принимают кратной половине длины кирпича: в ¹/₂, 1, 11/₂, 2, 2¹/₂, 3 кирп.. Высота свободно стоящей стены зависит от ее толщины и массивности кладки, а также от ветровой нагрузки и может достигать 8м. Средняя толщина гориз. швов — 12, вертикальных — 10мм (до­п-ся не более 15 и не менее 10мм).

Для обеспеч. монолитности предусматривают перевязку попереч. и прод-х вертик. швов. При од­норядной системе перевязки чередуют­ся тычковые и ложковые ряды (рис. а, в), при многорядной несколько ложковых рядов перекрываются одним тычко­вым (рис. б, г). Число ложковых рядов завис. от вида кирп., его тол­щины. При кладке из кирп. толщ. 65мм тычковым рядом перекрываются пять ложковых. Это шестирядная перевязка. Если толщина более 65мм, перевязка ложковых рядов тычковым предусматривается че­рез каждые 0,4м.

Перевязка швов при сплошной кладке: а, б — прямых_углов с вертик. огражд-ми стен; в, г — стен; д — неармир-х столбов; к — стен под сборные ж/б перемычки; ж, з — рядовых и арочных перемычек; и, к — армир-х столбов;

Простенки и столбы вы­клад.т по трехрядной системе пе­ревязки (рис. VI.4, д), при которой до­пускается совпадение поперечных вер­тикальных швов в трех смежных рядах кладки. Эти швы перекрываются кирпи­чами каждого четвертого тычкового ряда. При кладке простенков для образова­ния четвертей в первом тычковом ряду укладывают четверки, а в ложковых ря­дах половинки.

Виды кладок: а — стены облегченной к-ции с гориз. диафрагмами; б — колодцевые; в — облицовка лицевым кирп. кирп. стен; г — то же, стен из керамич. камней: д — штраба вертикальная; е — штраба убежная; ж — защитный козырек; / — тычковый ряд; 2 — ложковый ряд; 3 — легкий бетон; 4 — поперечная стенка-перегородка; 5 — лицевая кладка; 6 — крюк; 7 — гайка; S — шайба; 9 — опорный угольник; 10 — деревянный настил; 11 — кронштейн; 12 — опорная планка

Сплошная армированная кирп.я кладка. Несущую повышают арми­р-ем гориз. и вертик. швов. Армирование: попереч. и прод. Для поперечного армирова­ния - сетки прямоуг. формы. Армир-е отдельными стержнями или каркасами предусматривают при восприятии конструкциями растягива­ющих усилий и сейсмических воздействий в изгиб-х и внецентр. сж. эл-тах — столбах, простенках, пе­регородках (рис. VI.4, к). Марка раствора для армиро­ванных конструкций должна быть не менее М50. При попереч. - сетчатую арм-ру укладывают в швы. Стержни сеток связывают вязальной про­волокой или сваривают. При внутреннем - стержни размещают в вертик. швах, при наружном — вне конструкции с после­дующей защитой штукатурным слоем.

Облегченная кирп. кладка прим-ся при возведении малоэт. зд. Стены состоят из двух верстовых стенок толщиной в ¹/₂ кирпича, прост­ранство между кот. заполняется легким бетоном или блоками-вкладыша­ми.

Структура процесса и вып-е кла­дочных операций: установка и перестановка порядовок и причалки; подача и раскладка кирп. и р-ра; кладки на углах, примыка­ниях и пересечениях стен маяков высо­той 4—5 рядов в виде убежной штрабы; укладки кирпича в верстовые ряды и забутку; рубки и тески кирпича и рас­шивки швов.

Контроль кач-ва ка­м-х работ. По ходу возведе­ния конструкций бригадир или звенье­вой систематически контролируют пря­молинейность стен и вертикальность поверхностей и углов кладки, горизонталь­ность рядов, правильность перевязки и толщину швов.

Кладка из мелкоштучных камней. Средн. толщ. швов - такая же, как и при кирп. кладке.При кладке стен из мелких блоков сначала выкладывают наруж. версту, затем забутку и только после этого внут­р.ю версту .

Кладку из керамич. камней (250*120*138 мм) выполняют с перевязкой поперечных вертик. швов тычко­выми рядами, укладываемыми не реже чем через три ложковых ряда по высоте стены.

Кладка из бет., шлакобет. и известняковых камней. Из бетонных, шлакобет. и известняковых (раку­шечники, туфы, доломиты), сплошных и пустотелых камней возводят стены тол­щиной 90; 190; 240; 290; 390 мм и более, перевязывая при этом поперечные вер­тикальные швы.

Организация рабочего места и труда каменщиков

Рабочее место каменщиков - часть общего фронта работ звена, в пределах кот. расположе­ны эл-ты возводимых к-ций, м-лы, инструменты и приспособ­ления и перемещаются рабочие. Рабо­чее место состоит из трех зон — рабо­чей, материалов и вспомогательной (рис.а). В рабочей зоне — полосе ши­риной 0,6...0,7 м между кладкой и ма­териалами — работают каменщики. Зо­на, в которой расположены материалы (пакеты кирпича и мелких блоков, ящи­ки с раствором и др.), занимает полосу шириной 1,3... 1,5 м, а зона прохода рабочих —вспомогательная зона — 0,5... ...0,6 м. Общая ширина рабочего места каменщиков составляет 2,4...2,8 м.

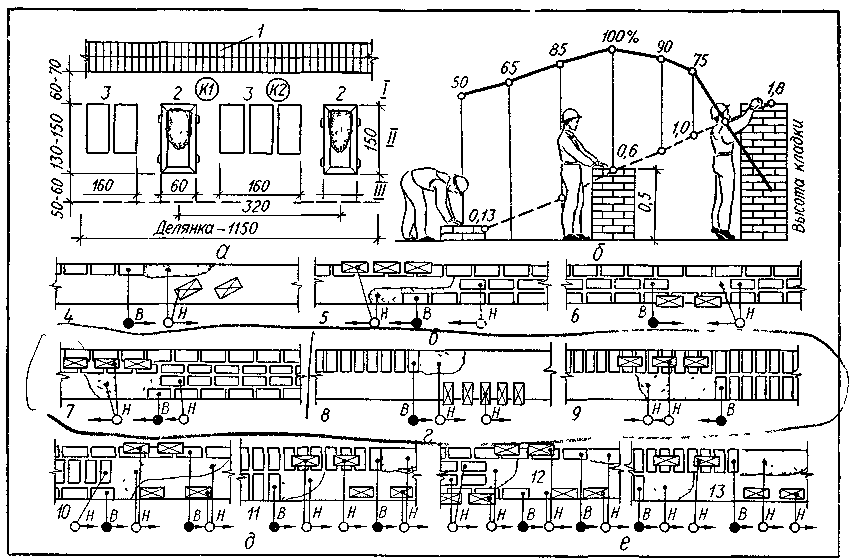

а — раб. место звена каменщиков при кладке простых стен,1 — выкладываемая стена, 2 — ящики с р-ром, 3 — пакеты кирп. К/, К2 — размещение каменщиков, / — раб. зона, // — то же, м-лов, /// — вспомогат. зона

М-лы должны быть расположе­ны так, чтобы способствовать эфф. Вып-ю операций. При воз­ведении глухих стен вдоль фронта работ раствор и стеновые материалы раскла­дывают поочередно. Если стена с прое­мами, кирпич и мелкие блоки разме­щают напротив простенков, а раствор — напротив проемов. Для кладки столбов кирпич располагают по одну сторону по отношению к столбу, а раствор — по другую.

Производит-ть труда каменщи­ков в большой мере зависит от высоты уровня кладки.

Организация труда бригады камен­щиков состоит в определении уровня спе­циализации отдельных звеньев, их ква­лификац. и числ. состава. Составляющие процесс каменной кладки рабочие операции не равноценны по сложности. Выкладывать маяки, закреп­лять порядовку, устанавливать причалку, класть ряды, облицовывать кладку и контролировать ее качество должен ка­менщик высокой квалификации, а по­давать и расстилать р-р, расклады­вать кирп. и др. могут менее квалифицированные каменщики (подручные).

Процесс каменной кладки может быть организован 2 методами:

Поточно-расчлененный метод. Брига­да каменщиков занимает часть этажа зд. — захватку, кот. разбива­ют на делянки по кол-ву звеньев и закрепляют за каждым из них. Длину делянки определяют из условия, что звено за смену выкладывает по всей ее длине стену на высоту яруса (0,9.. ...1,2м). Длина делянок в зависимости от тол­щины стены и состава звена может сос­тавлять от 13 до 40 м. Ра­боты ведут звеньями «двойка», «тройка», «четверка» и «пятерка». При кладке стен с большим числом проемов или архитек­турных деталей, столбов и стен толщи­ной 1 и 1¹/2 кирпича или перегородок в 1/₂ кирпича — работы производит звено «.двойка»: ка­менщик IV (V) разряда выкладывает маяки, устанавливает порядовку, на­тягивает причалку, а каменщик II раз­ряда подает и расстилает раствор, рас­кладывает кирпич и мелкие блоки. Кладку сплошных стен толщ. более 2 кирп. при однорядной перевязке и бо­лее 11/₂ кирпича при многорядной ведут звеном «тройка» : каменщик IV (V) разряда натягивает причалку, кла­дет версты и проверяет правильность кладки; один из каменщиков II разряда подает и расстилает р-р, расклады­вает кирпич, а др. кладет за­бутку. Наиб. эфф. кладка стен простой и средней сложности толщиной в 2 кирпича и более, выполняемая звеном «.пятер­ка», когда каменщики V (VI) и III раз­рядов кладут наружную версту, камен­щики IV (V) и III разрядов — внутрен­нюю версту, а третий каменщик III раз­ряда — забутку.

Поточно-конвейерный (кольцевой) ме­тод эфф. при возведении зд. несложной формы в плане, со стенами простой и средней сложности толщиной 2—3 кирпича с проемностью до 40 % и малым объемом кладки внутр. стен. При кольцевом методе делянки не вы­деляют, а звенья «шестерки» переме­щаются по захватке вдоль возводимой стены и каждое звено кладет один ряд. В каждом звене «шестерка» работают «двойками», которые двигаются непре­рывно по периметру захватки. Первая «двойка» выкладывает наружную верс­ту ряда, вторая — внутреннюю, третья — забутку.
