6. Особенности расчета и конструирования безбалочных монолитных перекрытий.

Безбалочное монолитное перекрытие представляет собой сплошную плиту, опертую непосредственно из ко­лонны с капителями. Устройство капите­лей вызывается конструктивными соображениями, с тем чтобы: а) создать достаточную жесткость в месте сопря­жения монолитной плиты с колонной; б) обеспечить прочность плиты на продавливание по периметру капи­тели; в) уменьшить расчетный пролет безбалочной пли­ты и более равномерно распределить моменты по ее ши­рине.

Безбалочные перекрытия проектируют с квадратной или прямоуг. равнопролетной сеткой колонн. От­ношение большего пролета к меньшему при прямоуголь­ной сетке ограничивается отношением l₁/l2 l,5. Рацио­нальная квадратная сетка колонн 6X6 м. По контуру здания безбалочная плита может опираться на несущие стены, контурные обвязки или консольно выступать за капители крайних колонн.

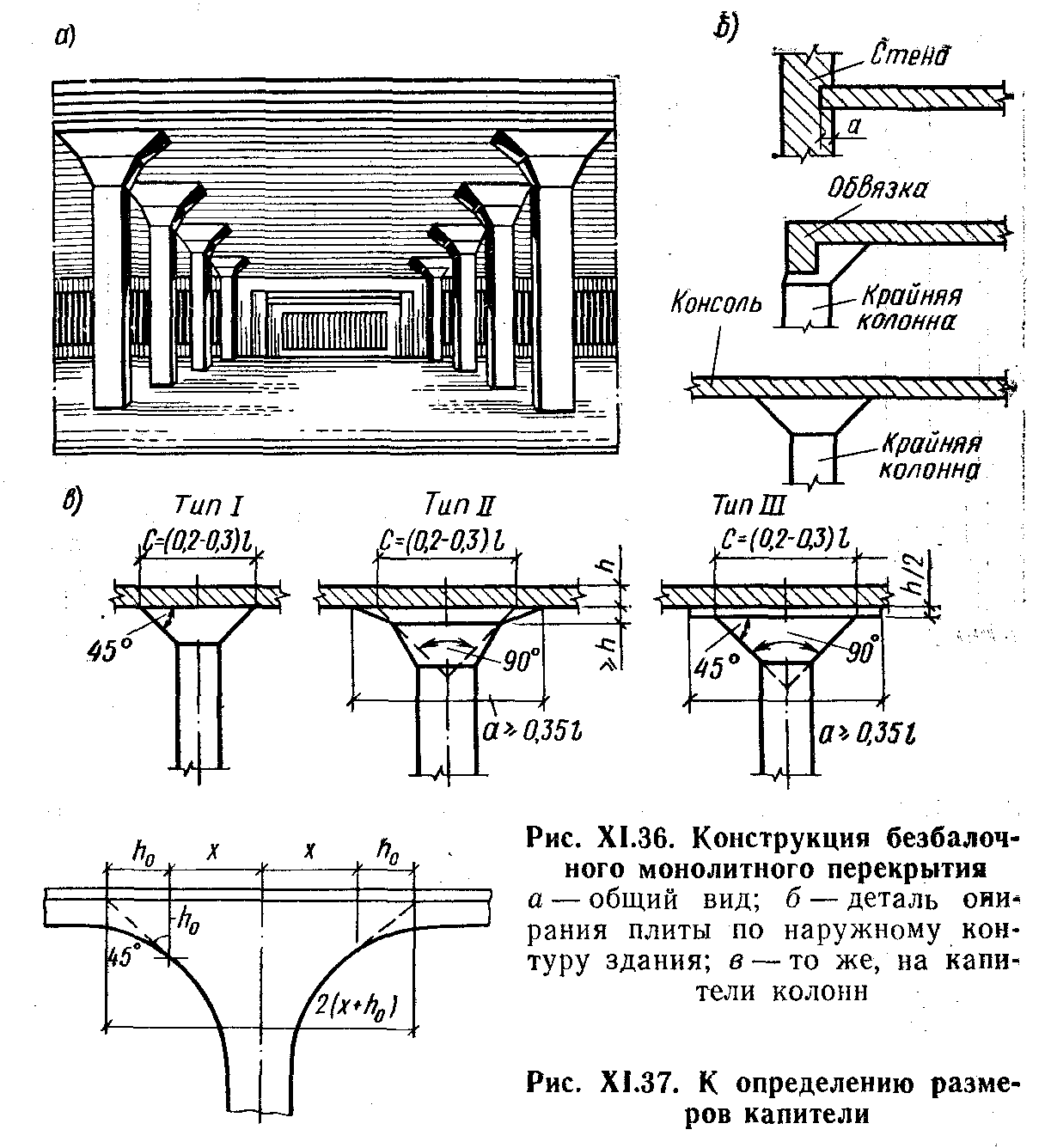

Для опирания безбалочной плиты на колонны в про­изводств. Зд. применяют капители трех типов:

тип I — при легких нагрузках; типа II и III — при тяжелых нагрузках. Во всех трех типах капи­телей размер между пересечениями направлений скосов с нижней поверхностью плиты принят исходя из распре­деления опорного давления в бетоне под углом 45°. Толщину монолитной безбалочной плиты находят из условия достаточной ее жесткости h== (1/32—1/35) l₂ (где l₂—размер большого пролета при прямоугольной сетке колонн); для безбалочной плиты из бетона на пористых заполнителях h=(1/27...1/зо) l₂.

Безбалочное перекрытие рассчитывают по методу предельного равновесия. Экспериментально установле­но, что для безбалочной плиты опасными (расчетными) загружениями являются: полосовая нагрузка через про­лет и сплошная по всей площади.

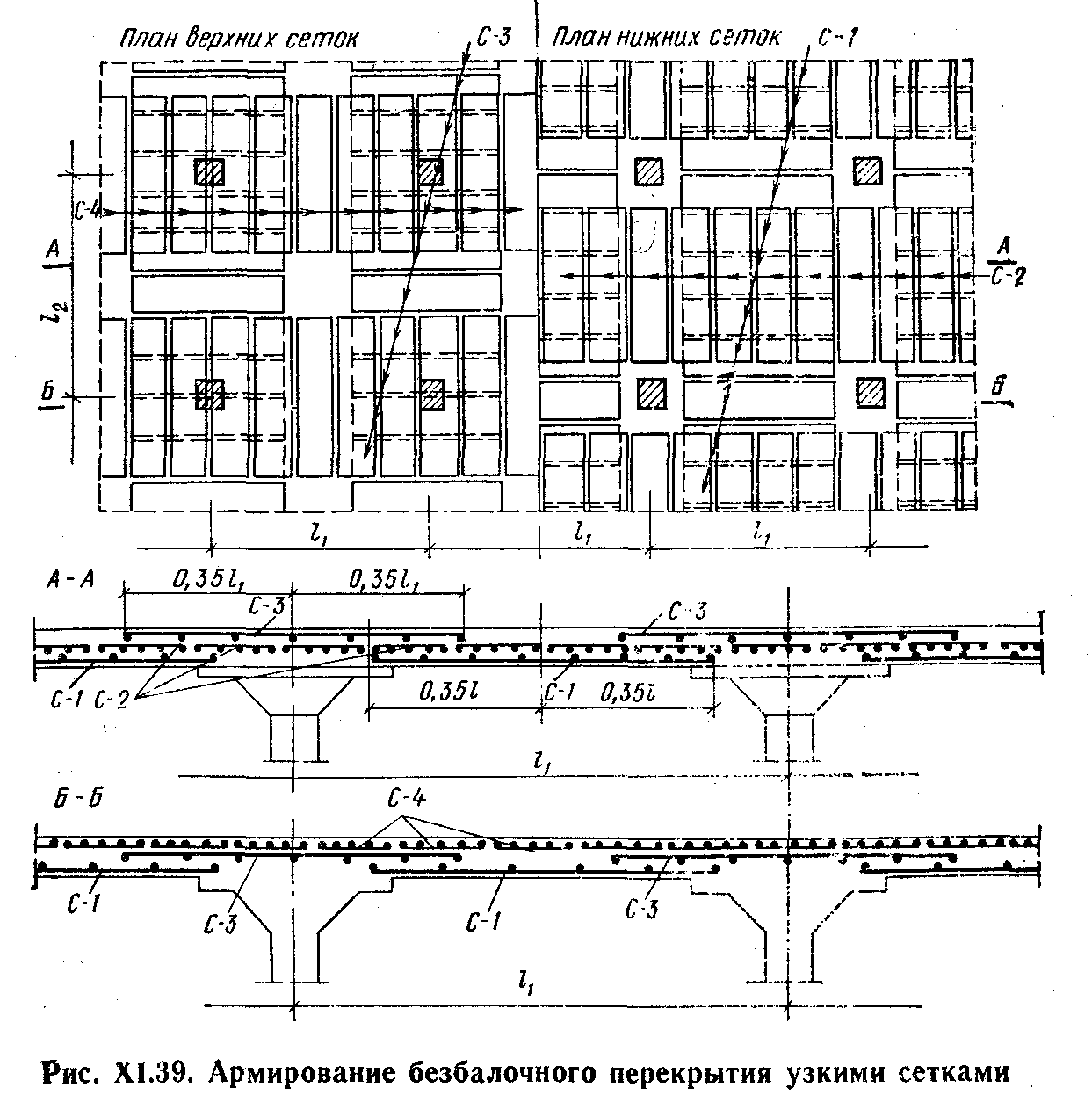

Монолитная безбалочная плита армируется рулон­ными или плоскими сварными сетками. Пролетные мо­менты воспринимаются сетками, уложенными внизу, а опорные моменты — сетками, уложенными вверху.

Применяемые для армирования безбалочной плиты узкие сетки с продольной рабочей арматурой на участ­ках, где растягивающие усилия возникают в двух на­правлениях, укладывают в два слоя по двум взаимно перпендикулярным направлениям.

Вблизи колонн верхние сетки раздвигают либо в сет­ках устраивают отверстия с установкой дополнительных стержней, компенсирующих прерванную арматуру.

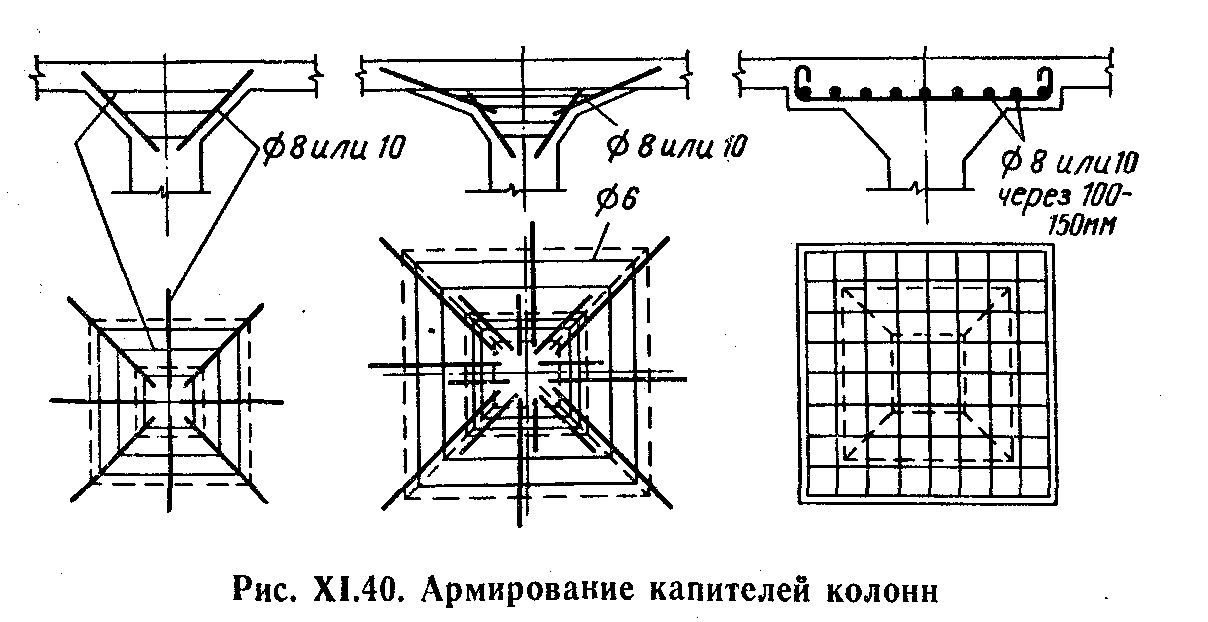

Капители колонн армируют по конструктивным сооб­ражениям, главным образом для восприятия усадочных и температурных усилий.

7. Конструкции, особенности расчета и конструирования балочных и безбалочных сборно-монолитных перекрытий

Монолитн. безбал. пер-тия.

Монолитн. безбал. перекр-я сост. из монолитн. плиты, опир. на капители колонн.

Такой тип перекр-я прим. для сетки колонн6х6 и 6х9 м и в пом-ях с больш. врем. нагр-ми р=10-25 кН/кв.м, потому что при таких нагр-ках они эк-нее.

Назначение капители: для жесткого сцепления плиты с кол., для предотвращ. продавл. плиты по перемитру, для ум-ния Расчетн. пролета плиты.

Капители проектир. 3-х видов:

1)Для легких нагр.

2)Для больш. нагр.

Статич. расчет.

При расчете таких перек-тий Рассм. 2 вар. загр. врем нагр-кой:

1) спошн. равномерн. распред. нагр., т.е. по всей пов-ти.

2) полосовая, т.е. загружение нагр. ч/з 1 пролет

Рассм 2-х вар-тов нужно для получения мах внутр. усилий в сеч. перек-тия

Ар-ние перекр-тия

Расчетн. схема многопролетн. неразрезн балка (пролеты растянуты). Капители ар-ют констр-но.

С1- для восприятия пролетн. моментов.

С2- для воспр. опорн. моментов.

Сборно-монолитные к-ции представляют собой рациональное соч-е в общей к-ции заранее изготовленных сборных Эл-тов и дополнительно усложненных на месте стр-ва монолитного бет-на и а-ры. Сб-но-монолитные ЖБК по основным констр-ным признакам разделяют на 3 класса:А – сб-ные Эл-ты восприним-ют всю монтажную нагр-ку от собственного веса монолитного бет-на, служат несущей опалубкой и не нуждаются в установлении временных опор в процессе монтажа и производства работ. Б – сб-ные Эл-ты воспринимают лишь часть монтажной нагр-ки и нагр-ки от собственной массы монолитного бет-на, служат опалубкой, но нуждаются в устранении врем-ных ополр в процессе мионтажа и производства работ. В – сб-ные Эл-ты в процессе монтажа и укладки монолитного бет-на нагрузки не воспринимают, а служат лишь рабочей а-рой. В сб-ных Эл-тах эфф-но применгение предварит-но напряж-ной высокопрочной а-ры. сб-но-мон-ные к-ции должны удовлетворять требов-ям расчета: по нес-щей спос-ти с целью обеспечения прочности норм-ых и наклонных к прод-ой оси к-ции сеч-й, а также по контакту сборных Эл-тов с монолитным бет-ом (1-я гр-па пред-ых сост-й), по перемещ-ям, образованию, раскрытию и закрытию трещин (2-я гр-па пред-ых сост-й). расчет по пред-ным сост-ям должен произ-ся для 2-х стадий работы к-ции: до преобретения бет-ном омоноличивания заданной прочности на воздействие нагр-ки; после приобретения бет-ном омоноличивания заданной прочности. Производится расчет проч-ти по нормальному и наклонному сеч-ям при соблюдении дополнительных требований. Так при наличие в сжатой зоне сеч-я бетонов разных классов в расчет вводится сеч-е приведенное к бетону одного класса по соотношению прочностей, с сохранением фактических значений высоты сеч-й всех слоев бетона, но с изменением шир-ны. Расчет проч-ти на сдвиг производится из усл-ия Q_sh/(b_shl_sh)≤_sh. Согласно руководству по проектированию с-м жбк сформулированы констр-ые требования, при соблюд-ии к-ых проч-ть по контакту с-м к-ций при действии статич и многократно повторяющ нагр-к будет обеспечена.
