3. Расчет и конструирование балок

Нагрузка от плиты на балки передается по грузовым площадям в виде треугольников или трапеций. Для определения этой нагрузки проводят биссектри­сы углов панели до их пересечения. Про­изведение нагрузки g+ (на 1м2) на соответствующую грузовую площадь даст полную нагрузку на пролет бал­ки, загруженной с двух сторон панелями: для балки пролетом 1_{1 :}

для балки пролетом l_{2 :}

В свободно лежащей балке изгибающие моменты от такой нагрузки:

Кроме того, следует учесть равномерно распределен­ную нагрузку q от собственного веса балки и части пере­крытия с временной нагрузкой на ней, определяемой по грузовой полосе, равной ширине балки b.

Расчетные пролеты балок принимают равными рас­стоянию в свету между колоннами или расстоянию от оси опоры на стене (при свободном опирании) до грани первой колонны. Для упрощения принимают расчетный пролет балки равным пролету плиты в свету между реб­рами (с некоторой погрешностью в сторону увеличения расчетного пролета балки).

Изгибающие моменты с учетом перераспределения составляют:

в первом пролете и на первой промежуточной опоре

в средних пролетах и на средних опорах

В трехпролетной балке момент в среднем пролете следует принимать не менее момента защемленной балки

5. Особенности расчета и конструирования безбалочных сборных перекрытий.

Безбал. сборн. перекр. - система сборных панелей, опертых непосредственно на капители колонн. Основное конструктивное назначение капителей - обеспечить жесткое сопряжение перекрытия с колоннами, уменьшить размер расчетных пролетов панелей и создать опору для пане­лей. Сетка колонн квадратная 6*6м.

Преимущество безбалочных в сравнении с балочными — в лучшем использовании объ­ема помещений из-за отсутствия выступающих ребер, облегчении устройства различных производств. про­водок и коммуникаций. Благодаря меньшей конструктив­ной высоте безбалочного перекрытия уменьшается об­щая высота многоэтажного зд. и сокращается рас­ход стеновых материалов.

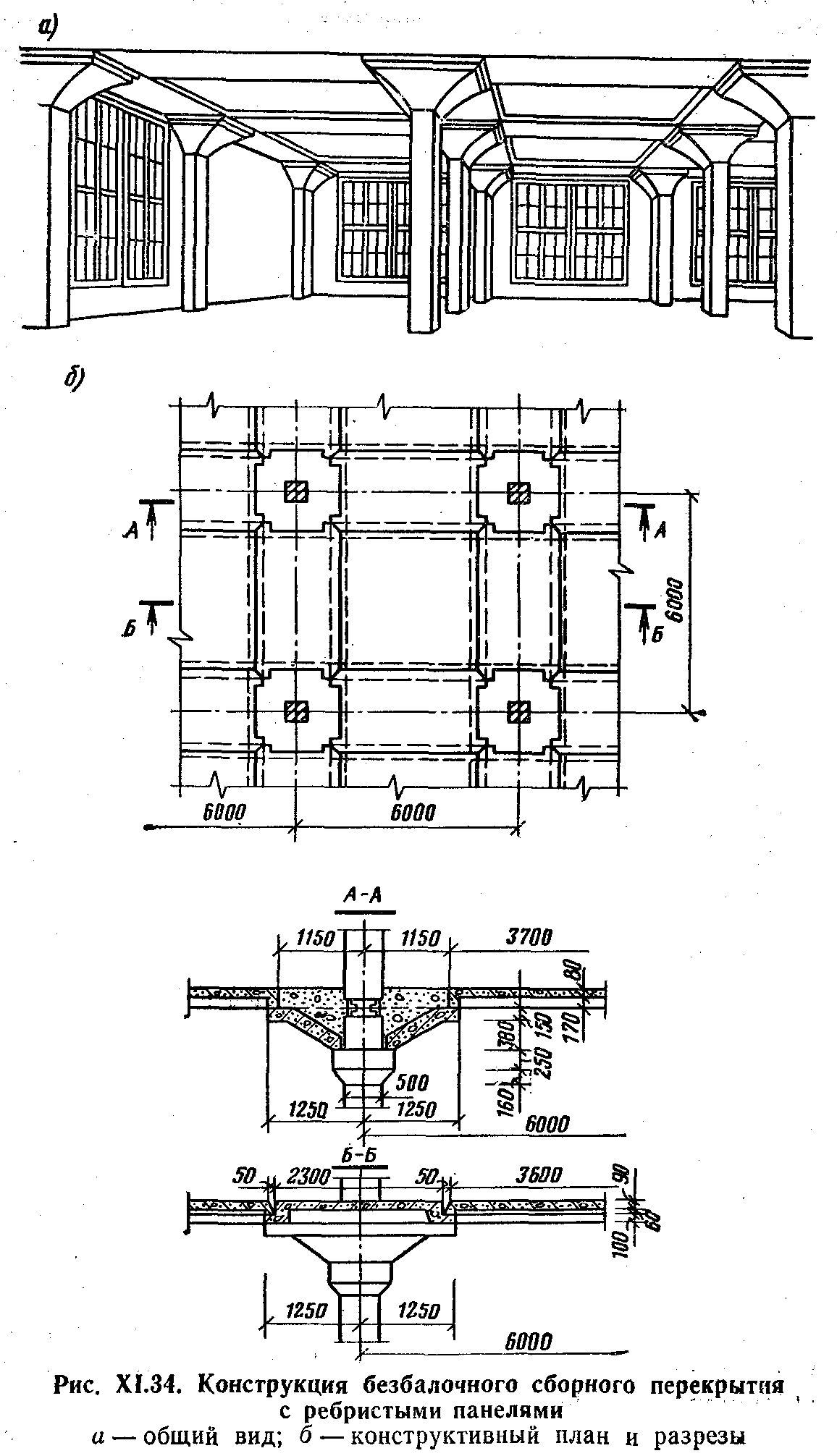

Конструкция сборного безбалочного перекрытия со­стоит из трех основных элементов: капители, надколонной панели и пролетной панели. Капитель опирается на уширения колонны и воспринимает нагрузку от надколонных панелей, идущих в двух взаимно перпендик. направлениях и работающих как балки. В целях создания неразрезности надколенные панели закрепля­ют поверху сваркой закладных деталей. Пролетная па­нель опирается по четырем сторонам на надколенные панели, имеющие полки, и работает на изгиб в двух на­правлениях как плита, опертая по контуру. После свар­ки закладн. дет. панели в сопряжениях замоноличивают.

Безбалочное сборное перекрытие работает подобно ребристому перекрытию с плитами, опертыми по конту­ру, в котором надколенные панели выполняют роль ши­роких балок. Панели перекрытий выполняют ребристы­ми или пустотными, а ка­пители— полыми или сплошными. Колонны имеют по­этажную разрезку.

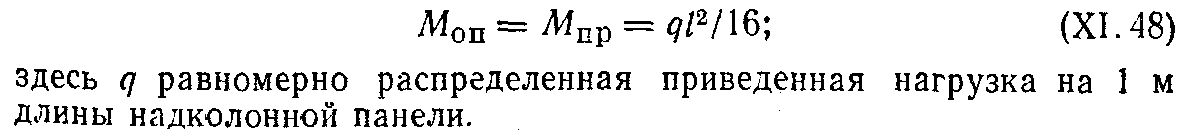

Пролетный момент квадратной панели определяют с учетом частичного закрепления в контурных ребрах и с учетом податливости опорного контура. Опорные и про­летные моменты надколенных панелей определяют как для неразрезной балки с учетом перераспределения мо­ментов.

Капители рассчитывают в обоих направлениях на на­грузку от опорных давлений и моментов надколонных плит. Расчетную арматуру укладывают по верху капи­тели,стенки капителей армируют конструктивно. Кроме того, капители рассчитывают на монтажную нагрузку как консоли.

Колонны каркаса рассчитывают на действие продоль­ной сжимающей силы N от нагрузки на вышележащих этажах и на действие изгибающего момента М от одно­сторонней временной нагрузки на перекрытии.

.
