30. Усиление и восстановление каменных конструкций.



Наиболее нагруженными элементами каменных конструкций являются несущие стены, столбы, простенки и надпроемные пере­мычки. Соответственно в этих элементах чаще всего наблюдаются силовые повреждения, проявляющиеся в виде вертикальных тре­щин на их поверхности. Выявленные в результате обследования элементы каменных конструкций с силовыми трещинами подлежат усилению. Кроме того, усиление существующих каменных конст­рукций (столбов, простенков, стен) производится в том случае, ког­да их несущая способность может оказаться недостаточной при ре­конструкции зданий, а также при наличии дефектов в кладке, выз­ванных неравномерной осадкой основания под фундаментами, дли­тельным замачиванием и многоцикловым .попеременным замора­живанием и оттаиванием кладки и другими причинами. Каменные к-ции используют в основном в качестве сжатых элементов, наиболее эффективным способом их усиления является устройство обойм, которые могут быть: стальными, ж/б и армированными штукатурными.

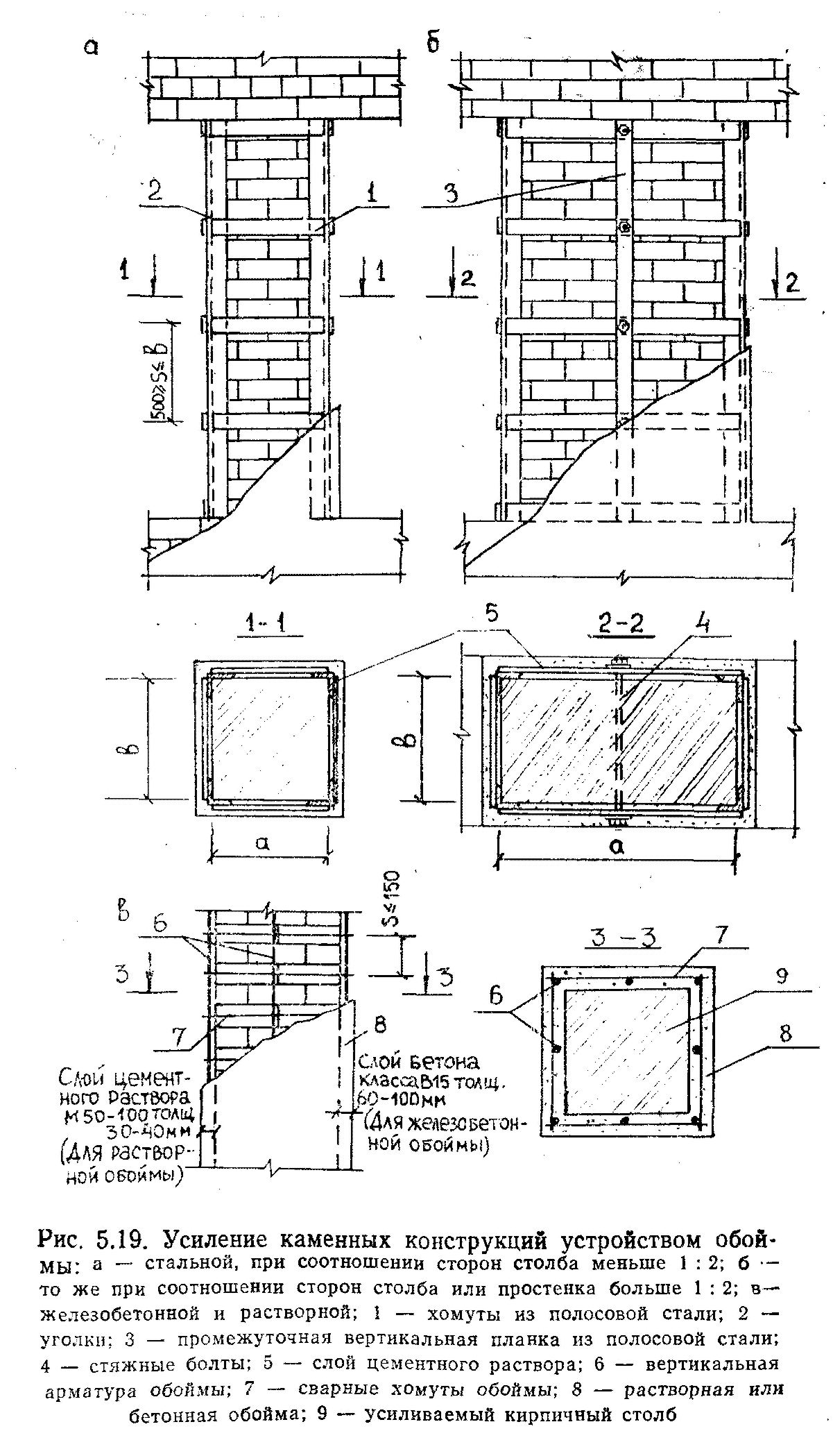

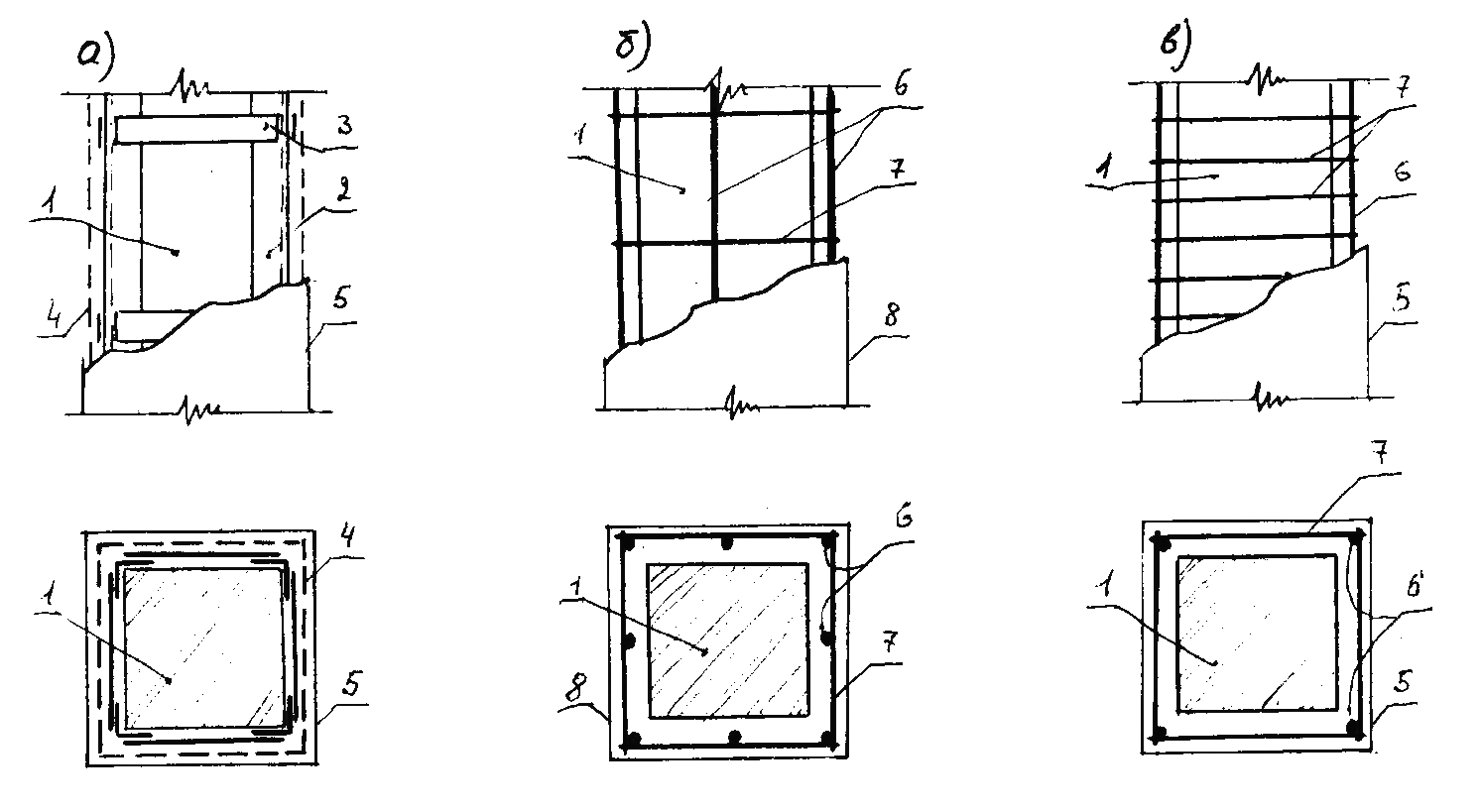

Стальная обойма (а) состоит из вертикальным уголков (2), которые устанавливают на растворе по углам конструкции, и горизонтальных планок, приваренных к уголкам. Шаг планок – не более меньшего размера поперечного сечения и 50 см. Обойма должна быть защищена от коррозии слоем цементного раствора (5) толщиной 25-30 мм. Для надежного сцепления раствора с уголками и планками к ним крепится стальная сетка. В расчетах учитывают работу кладки (1), вертикальных уголков как продольной арматуры и планок – как косвенной.

Ж/б обойма (б) выполняется из бетона классов В10 – В15 с армированием вертикальными стержнями (6) диаметром 6 – 12 мм и сварными хомутами (7) диаметром 4 – 10 мм; шаг хомутов – не более 150 мм, толщина обоймы – от 60 до 100 мм. В расчетах учитывают работу кладки, бетона, продольной сжатой арматуры и поперечной косвенной.

Армированная штукатурная обойма (в) выполняется аналогично ж/б с тем отличием, что продольная арматура здесь является только монтажной, хомуты устанавливают с меньшим шагом, а вместо бетона наносят слой штукатурки толщиной 30-40 мм из раствора марки 50-100. В расчетах учитывают только работу усиливаемой каменной кладки и поперечной (косвенной) арматруры. Армирование обоймы можно выполнять и стальными сетками.

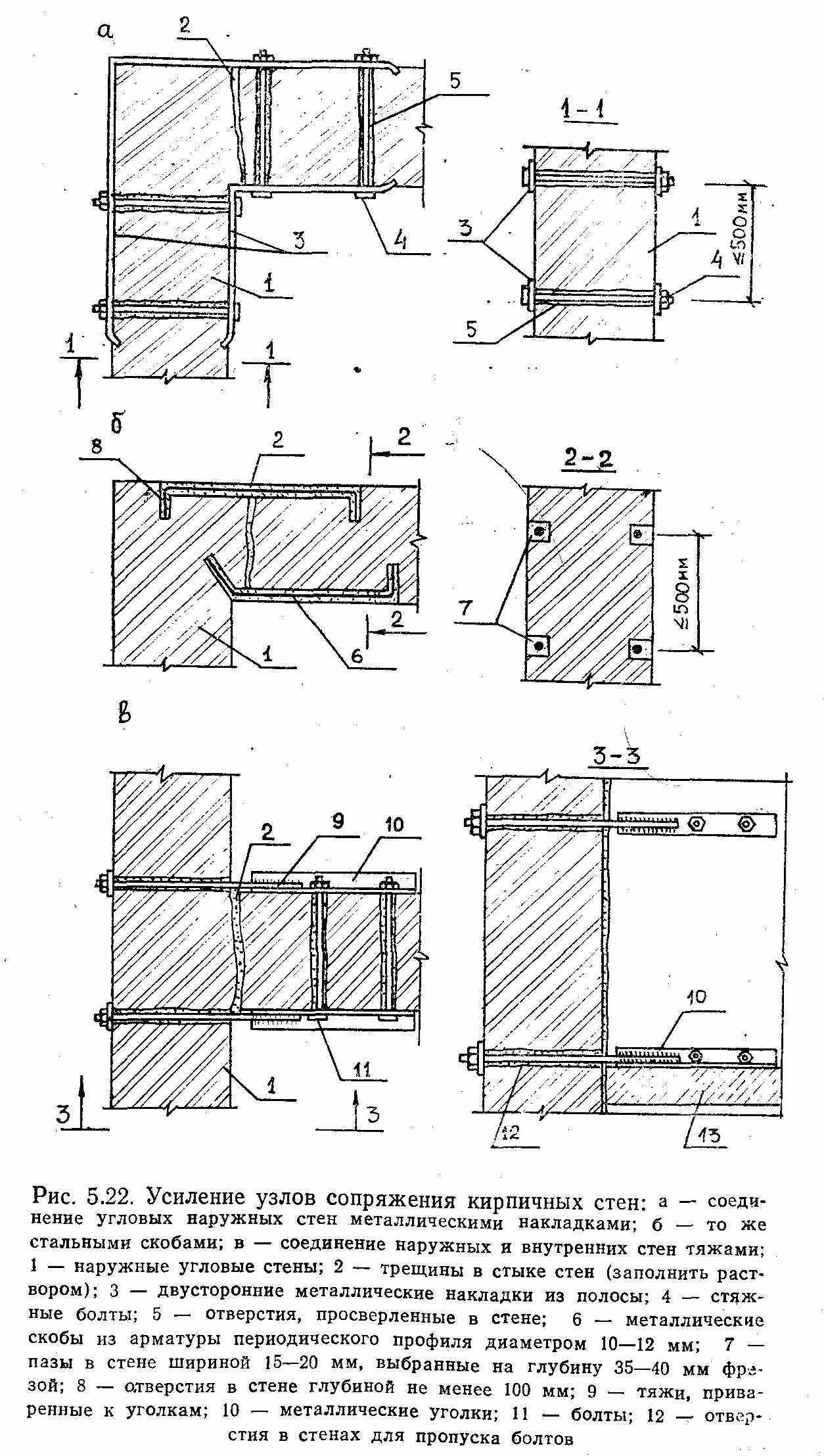

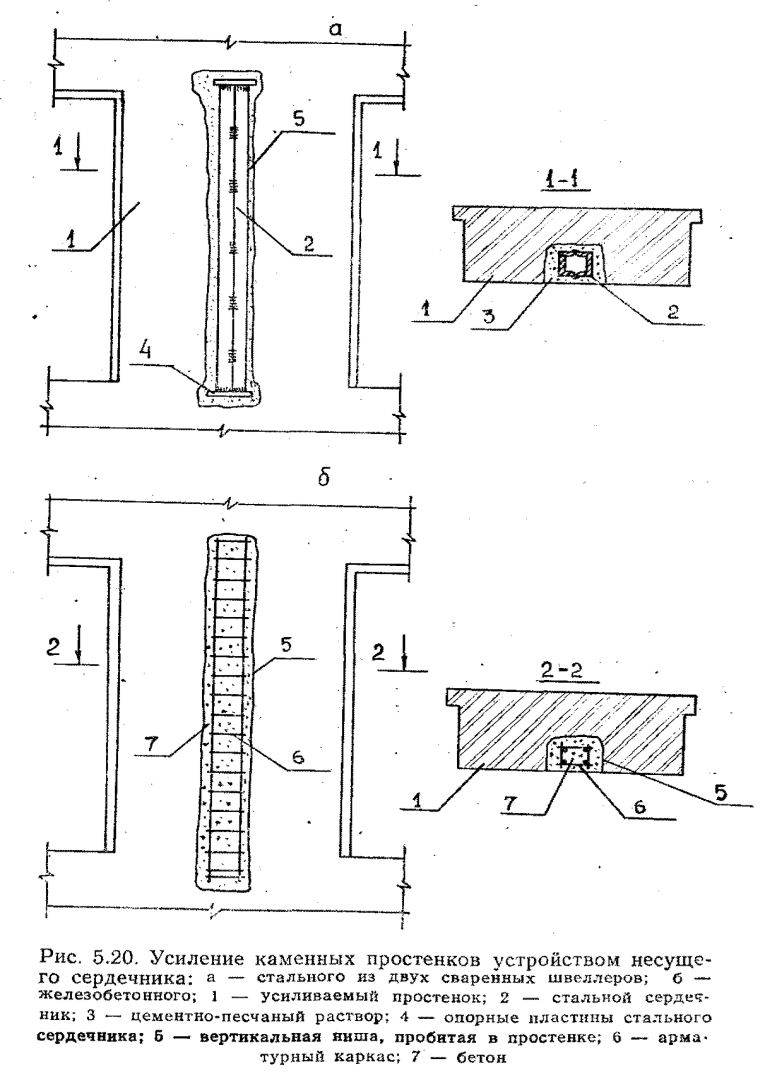

Восстановление каменных конструкций чаще всего производят при ликвидации деформационных трещин и коррозионном разрушении кладки на большую глубину.

При ликвидации трещин их «вырубают» - расширяют и углубляют до 20-30 мм, промывают струей воды и зачеканивают цементным раствором.

Разрушенные от коррозии, выветривания и других повреждений поверхности кладки очищают от малопрочного кирпича и раствора стальной щеткой и промывают струей воды. Затем в кладку в шахматном порядке с шагом 30 см забивают штыри диаметром 10-12 мм, к ним в двух направлениях приваривают проволоку Ø6 А240, к ней крепят стальную сетку диаметром не менее 3 мм и шагом стержней не более 50 мм. Сетка должна находиться на глубине 20 мм от первоначальной поверхности кладки. Затем производят восстановление разрушенной кладки цементным раствором с вкраплениями кирпичного щебня.

Для предотвращения усадки в раствор для ликвидации трещин и восстановления кладки добавляют 2% гипса от веса цемента. Прочность этого раствора и его модуль деформации должныбыть максимально приближены к этим параметрам восстанавливаемой конструкции.
