27. Особенности расчета армокаменных столбов.

Армокирпичные столбы работают на центральное (редко) или внецентренное сжатие.

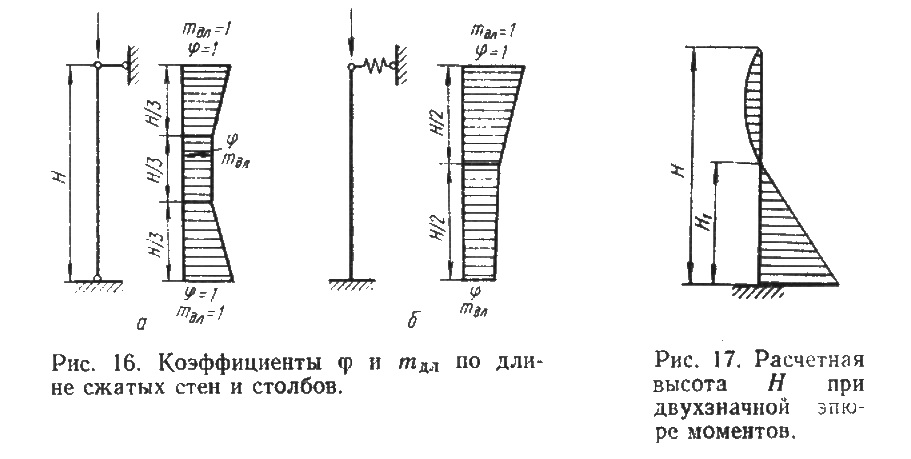

При центральном сжатии напряжения по сечению элемента распределяются равномерно. Разрушение происходит в зависимости от гибкости конструкции: либо в результате исчерпания прочностных свойств кладки при коротких элементах, либо в результате потери устойчивости при критических напряжениях меньших, чем предел прочности кладки при длинных элементах.

Расчет центрально-сжатых элементов производят по формуле:

- сетчатое армирование N≤m_gφR_skA, R_sk=R+2μR_s/100, μ=(2A_st/cS)100, где

R_sk – расчетное сопротивление армированной сетками кладки, принимается не более 2R; μ – процент армирования сетками; 2A_st – площадь одного стержня сетки; c, S – шаг стержней сетки и шаг сеток; R_s – расчетное спротивление арматуры.

- продольное армирование N≤φ(0,85m_gRA+R_scA_s’), где

R_sc – расчетное сопротивление арматуры сжатию, A_s – площадь всей сжатой арматуры.

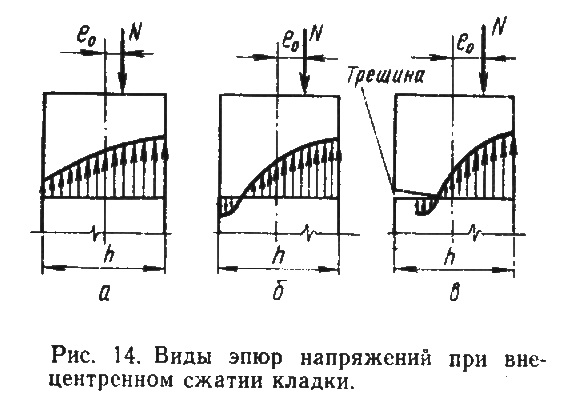

Характер напряженного состояния кладки при внецентренном сжатии зависит от величины эксцентриситета е0 приложения продольной силы N. При небольших эксцентриситетах все сечение сжато. С его ростом эпюра напряжений становится двухзначной, т.е. сечение испытывает не только сжатие, но и растяжение. При достаточно больших эксцентриситетах даже при малых нагрузках напряжения в растянутой зоне элемента могут превысить предельное сопротивление кладки растяжению при изгибе, и в растянутой зоне появятся горизонтальные трещины. Появление эитх трещин не приводит к разрушению элемента, если величина напряжения в сжатой зоне не больше предельной, и нагрузка на него может быть увеличена, пока не будет исчерпана несущая способность сжатой зоны сечения.

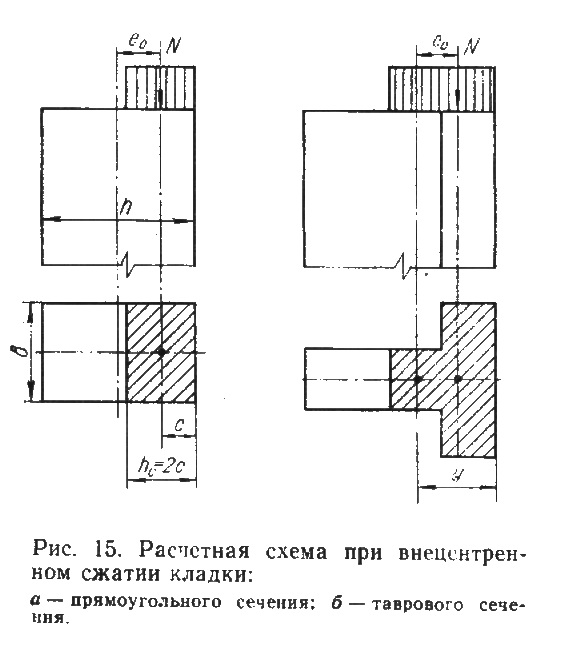

Условие прочности (при сетчатом армировании): N≤m_g1φ₁R_skbA_сω, R_skb=R+2μR_s(1-2e₀/h)/100, где

R_skb – расчетное сопротивление армированной сетками кладки при внецентренном сжатии, принимается не более 2R.

При продольном армировании расчет ведется по методике норм, аналогичной для расчета ж/б конструкций с учетом величины эксцентриситета и коэф-тов условий работы кладки и арматуры.

28. Особенности расчета стен подвалов.

При проектировании подваль­ных стен зданий должна обеспечиваться продоль­ная и поперечная их пере­вязка. В местах сопряже­ния целесообразно укла­дывать арматурные сетки на цементном растворе в горизонтальные швы клад­ки.

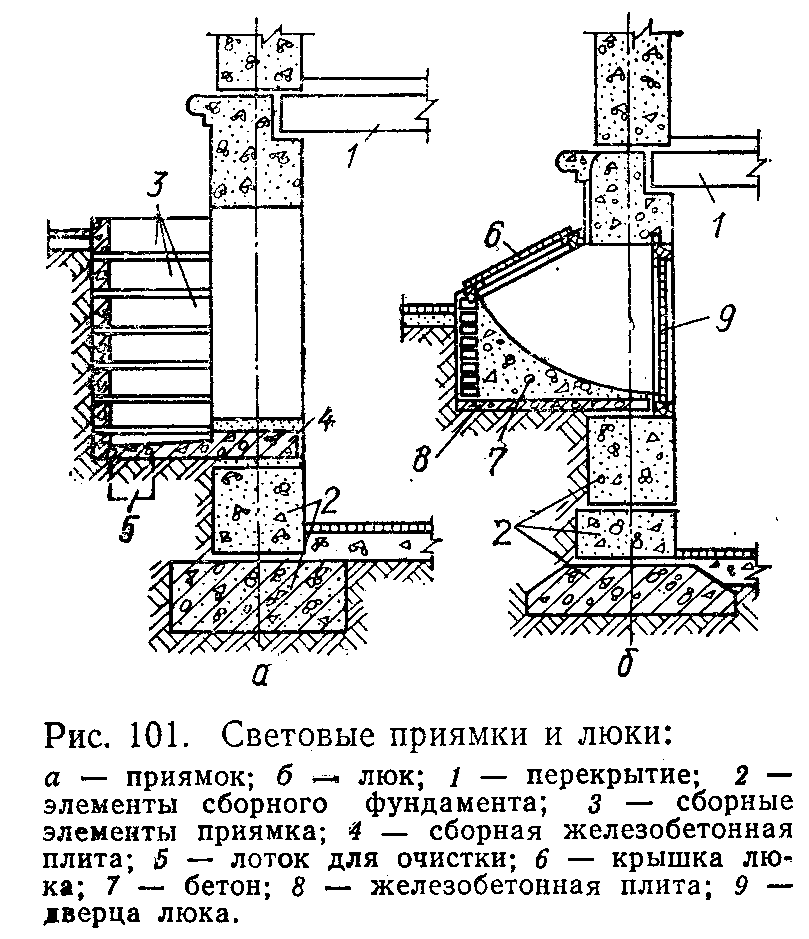

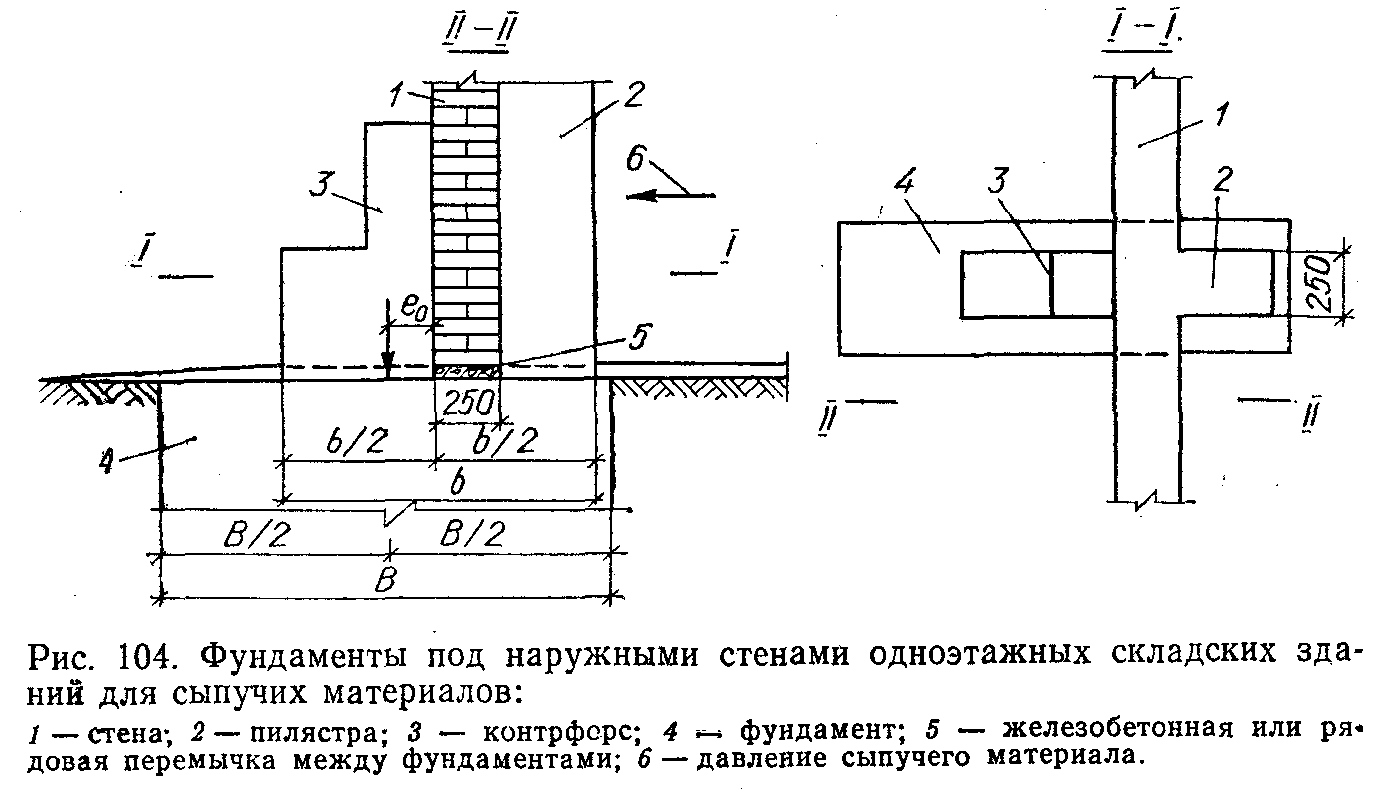

Фундаменты стен под­валов в целях предотвра­щения выпучивания грун­та закладываются ниже уровня пола не менее чем на 50 см. В некоторых случаях исходя из условий эксплуатации под­вальных помещений у наружных стен устраивают световые при­ямки и люки (рис. 101).

Основные нагрузки:

- вертикальная от вышерасположенных стен и перекрытий; она считается приложенной по оси стены 1-го этажа; при разной толщине стен 1-го этажа и подвала эта нагрузка будет приложена эксцентриситетом; если толщина стены подвала меньше толщины стены 1-го этажа для нагрузки учитывается эксцентриситет е=4 см;

- вертикальная нагрузка от перекрытия над подвалом; считается приложенной с действительным экцентриситетом;

- вертикальная нагрузка от собственного веса стены подвала, приложена центрально;

- горизонтальная нагрузка от давления слоя грунта высотой Н с наибольшей величиной q считается распределенной по треугольной эпюре; кроме этого учитывается горизонтальное давление на стену от вертикальной нагрузки на поверхности грунта величиной не менее 100 кг/м²; для удобства расчтетов эту нагрузку заменяют весом дополнительного эквивалентного слоя грунта высотой Н; суммарную горизонтальную нагрузку q1 также считают распределенной по треугольной эпюре, но выше поверхности грунта ее не учитывают, эпюра давления получается трапециевидной.

Боковое давление грунта на 1 м стены подвала представля­ется трапециевидной эпюрой с верхней ординатой

нижней —

где n₁ — коэффициент перегрузки для нагрузки на поверхности земли; n₂ — то же, для удельного веса грунта; Hгр — высота эпюры давления грунта; — расчетный угол внутреннего трения грунта, принимаемый по нормативным данным.

Стена подвала рассчитывается как балка с двумя неподвиж­ными шарнирными опорами (рис. 102). При наличии бетонного пола расчетная высота подвала принимается равной расстоянию в свету между перекрытием подвала и поверхностью пола. При отсутствии бетонного пола расчетная высота равна расстоянию от нижней поверхности перекрытия до подошвы фундамента.

Суммарная эпюра моментов складывается из эпюр моментов от бокового давления грунта и от менее выгодной комбинации вертикальных нагрузок. Положение максимальной суммарной ординаты эпюры моментов находят методом попыток — опреде­лением ряда ординат в пределах (0,4-0,6) Н.

Толщина стены подвала определяется расчетом на внецентренное сжатие сечений, в которых моменты или продольная сила максимальны.

Толщина стен подвалов из бутобетона по конструктивным со­ображениям должна быть не менее 35 см, сечения столбов — не менее 40 см, толщина стен подвала из бутовой кладки должна быть не менее 50 см, размеры сечения столбов — не менее 60 см.
