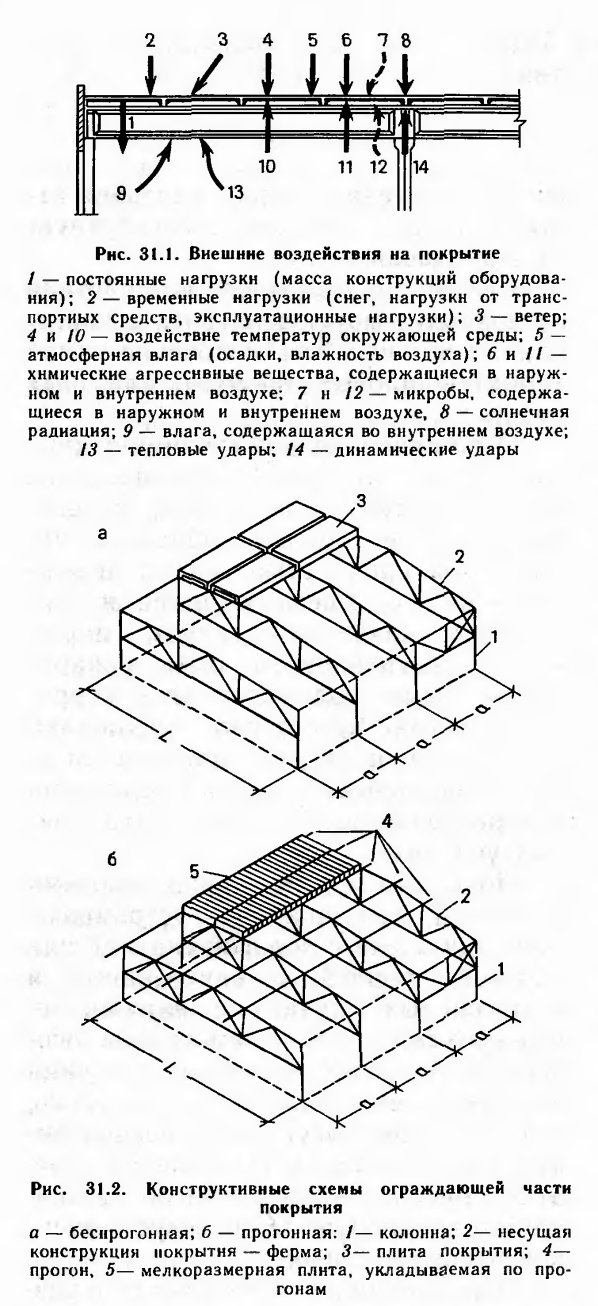

28. Ограждающие элементы покрытий промышленных зданий. Воздействия на покрытие. Требования, предъявляемые к ним, материалы.

К ограждающим конструкциям предъявляются след.требования:

• Достаточная прочность

• Малая деформированность

• Хорошие изоляционные качества

• Пожаро- и вызрывобезопасность

• Долговечность и корр.стойкость

• Индустриальность и экономичность в строительстве и эксплуатационных условий.

Классификация:

1. По наличию чердака: бесчердачные с тех.этажом

2. По водоотводу: внутренний, наружный

3. По конструктивному решению: прогонная, беспрогонная

4. По утепляющим качествам покрытия: утепленные, холодные

На выбор ограждающих конструкций влияет комплекс внутр и внешних воздействий.

Основные типы конструкций:

1. Утепленные с несущими ж.б плитами

2. Утепленные с несущими конструкциями из металла(прогонами)

3. неутепленные с несущими ж.б плитами

4. неутепленные с несущими конструкциями из металла(прогонами).

Состав покрытия для пункта 1-2: несущая конструкция(плиты или прогоны), пароизоляция, теплоизоляция, стяжка ЦПР, кровля. Состав покрытия для пункта 3-4: несущая конструкция, стяжка, кровля. Плиты имеют габариты: ширина 1,5м, 3м, длина 6м, 12м, высота 0,3м. прогоны – швеллера №14,16,18,20, длиной 6м, 12м. По прогонам устраиваются зачастую: проф.настил, трехслойные панели с мет.обшивками, асбестоцем.плиты, монопанели, оцинкованный стальной лист.

29. Облегченные конструкции покрытия промышленных зданий. Облегченные вертикальные ограждения промышленных зданий.

К облегченным констр. покрытиям относятся:

1.Стальной оцинкованный лист. Имеют одно или двух стороннюю антикор. Защиту. Длина листов – 3м, 6м, 12м. высота гофрированного листа – 60, 80мм, толщина листа - 0,8мм, 1мм. Настил укладывается по прогонам(швеллерам) . В ендовах прогоны усиливают. В темпер.швах применяют компенсаторы. В местах перепада высот: примыкание к парапету, карнизу, выпуск конструкций оборудования(трубы, фонари) усиливают прогоны, а на на кровле устраивают два дополнительных слоя рубероида. Состав данного вида облегченной кровли: пароизоляция, теплоизоляция, огнезащита, стяжка или расплавленная мастика, кровельный слой.

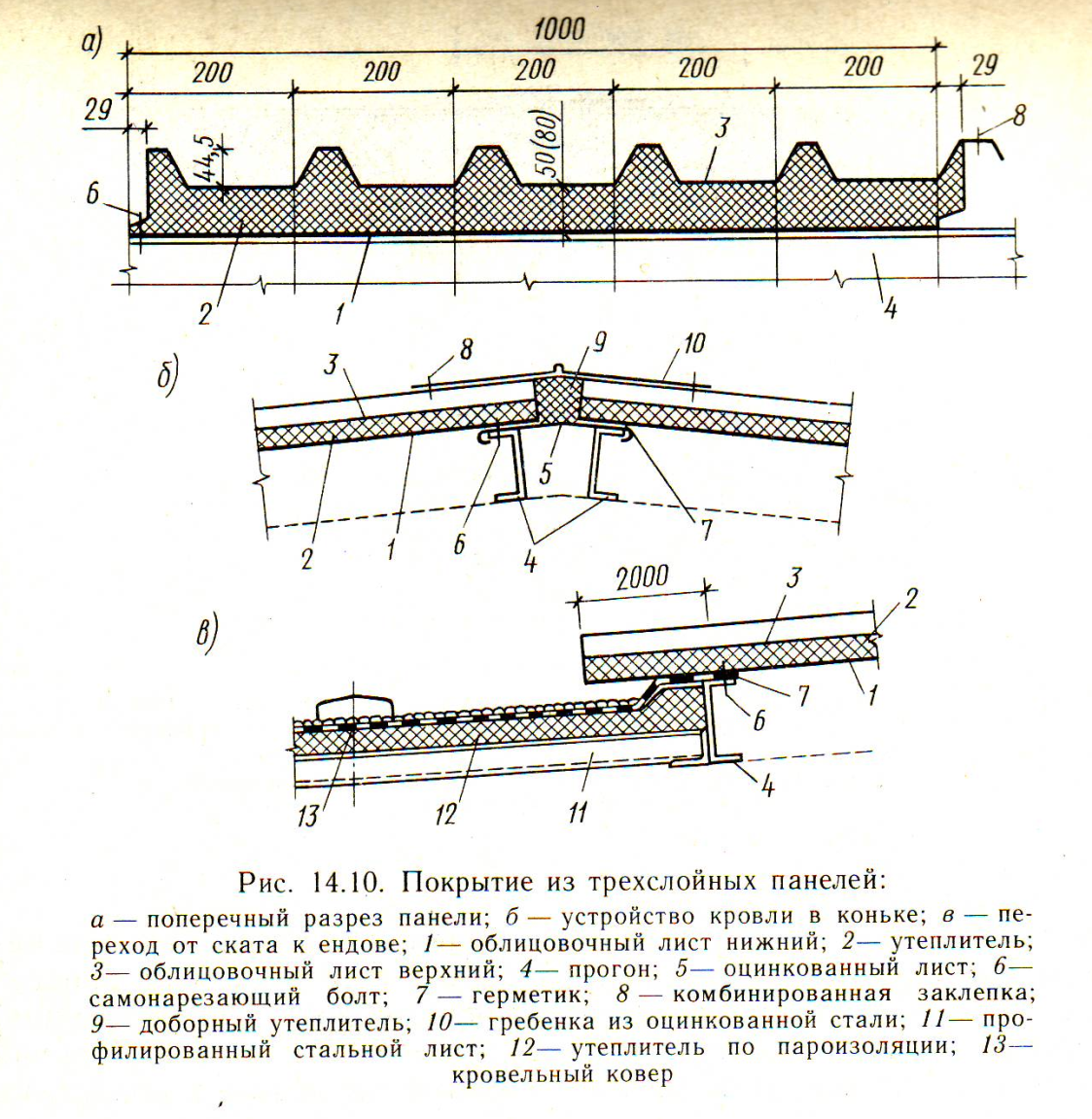

2.Трехслойные панели (заводского изготовления)

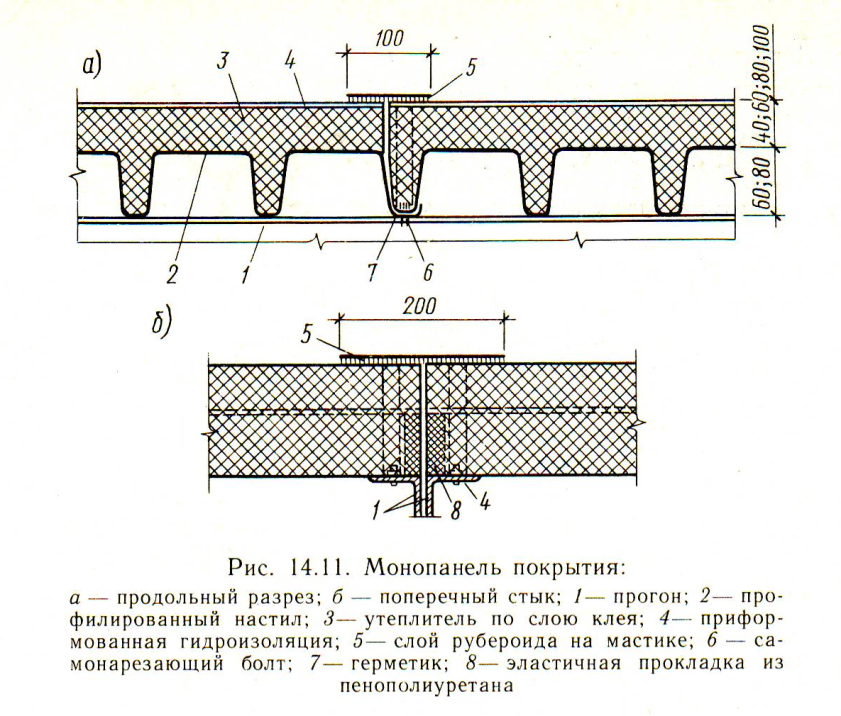

3.Монопанели

шаг прогонов 3м, длина пенели - 3-12м. места стыков дополнительно герметизируются

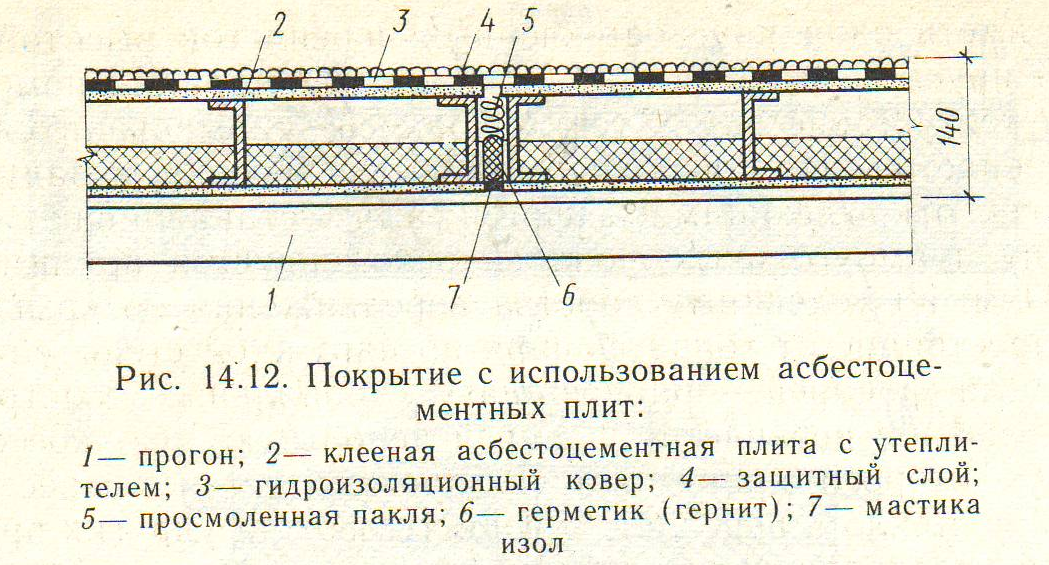

4.Асбестоцем. плиты

30. Основы проектирования объектов административно-бытового назначения. Размещение, объемно-планировочные и конструктивные решения административно-бытовых зданий. Расчет абк.

В зависимости от функциональных, градостроительных, технико-экономических и гигиенических требований возможны четыре основных приема размещения административных и бытовых помещений:

непосредственно у рабочих мест;

во вставках или встройках, размещенных в производственных корпусах; в пристройках к производственным зданиям или помещениям; в отдельно стоящих зданиях ( рис.1).

Помещения, относящие к сфере обслуживания трудящихся называют­ся бытовыми, а помещения, предназначенные для размещения в них служб координации деятельности производства, его управления - административ­ными. В состав бытовых входят следующие помещения: санитарно-гигиенические, здравоохранения, общественного питания, торговли, службы быта, культуры. К числу административных относятся помещения: управле­ния, конструкторских и технологических бюро, информатики, техники безо­пасности, общественных организаций; учебных занятий, охраны предпри­ятий.

Архитектурное решение административно-бытовых зданий

Администра­тивные и бытовые помещения размещают в места с наименьшими воздейст­виями шума, вибрации, других производственных факторов вредности. Вме­сте с тем социальные объекты предприятий должны располагаться вблизи производственных объектов. Степень приближения этих зданий и помеще­ний зависит от их назначения. К максимально приближенным к производст­ву можно отнести помещения обслуживания, используемые в течение смены (курительные, уборные,, комнаты отдыха и т.д.). Удаленность от рабочих мест гардеробных, душевых и других помещений обслуживания определяет­ся условиями рациональной планировочной организации проектируемого объекта.

расположения помещений относительно производственного объекта определяет три вида вспомогательных зданий, включающих отдель­но стоящие здания, пристройки, а также встроенные помещения, располагае­мые непосредственно у рабочих мест.

Отдельно стоящие вспомогательные здания располагают вблизи об­служиваемых или производственных зданий. Связь с производсэ^енными помещениями определяется по подземным или надземным отапливаемым переходам. Отапливаемые переходы допускается не предусматривать из зда­ний в IV климатическом районе

Пристроенные вспомогательные здания располагают вдоль продоль­ных или торцевых стен производственного здания. Их можно пристраинац, продольной или торцевой стеной. Пристроенное вспомогательное здание не должно ухудшать естественное освещение провзводовеяяото здания и сни­жать его аэрационные возможности

Встроенные вспомогательные помещения устраивают в производст­венных зданиях, объемно-планировочные и конструктивные решения, а так­же производственный режим которых допускают непосредственное разме­щение этих помещений вместе с цехами (см. рис. 1,а).

Встроенные вспомогательные помещения размещают на выделенных для этой цели участках производственного здания, в цокольных этажах, на антресолях и т.п. Помещения такого типа можно расположить близко к рабо­чим местам, что повышает удобства для работающих.

Удобному размещению административно-бытовых помещений спо- собствуют архитектурно-планировочные приемы, связанные с блокировани- ем и зонированием. .

Блокирование предполагает объединение в одном здании или части здания помещений различного назначения, имеющих сходные строительно-эксплуатационные параметры.

Объемно-планировочные решения административно-бытовых зданий . разрабатывают на основе унифицированных габаритных схем или типовых планировочных элементов.

Унифицированные габаритные схемы имеют ширину 12 или 18 м при длине 36, 48, 60 м и числе этажей два - четыре. Высота помещений от пола до потолка должна быть не менее 2,5 м. Нормативная высота этажей зданий в зависимости от назначения помещений может быть 3; 3,3; 3,6; 4,2; 4,8 м.

Административно-бытовые здания имеют бескоридорную (зальную) или коридорную системы планировки.

Расстояние от любой точки помещения до ближайшего эвакуационно­го выхода из этого помещения не должно превышать, м, в зданиях степеней огнестойкости: I, П-25; Ш, Ша-15; IV- 12; Шб, 1Уа, V-10.

Ширину проходов, коридоров и других горизонтальных участков пу­тей эвакуации следует принимать из расчета, чтобы плотность потоков эва­куируемых не превышала 5 чел. на 1 м², при этом ширину прохода в помеще­нии следует принимать не менее 1 м, коридора и перехода в другое здание -не менее 1,4 м. Ширина эвакуационного выхода из помещений и из коридора на лестничную клетку должна быть установлена в зависимости от числа эва­куируемых через этот выход, но не менее 0,8 м.

Элементами, формирующими поэтажную объемно-планировочную структуру зданий, являются входы, вестибюли, коридоры, лестницы.

Входы в здании устраивают через тамбуры, предназначенные для за­щиты зданий от охлаждения, проникновения осадков. Входные тамбуры мо­гут быть пристроенные или встроенные ( рис.2).

Вестибюли являются начальными и конечными пунктами движения людских потоков. Площадь вестибюля здания следует принимать из расчета 0,2 м² на 1 работающего. В вестибюлях располагают гардеробные уличной одежды для административно-технического персонала, контрольно-пропускные пункты, киоски печатных изданий, бюро бытовых услуг и др. ( рда.3).

Ложны являются поэтажными распределенными узлами при главных лестницах.

Коридоры,: в которые обращены выходы из помещений, должны иметь оконные проемы в торнах, что обеспечивает достаточную освещенность их на глубину до 24 ... 30 м. >

Лестницы в многоэтажных зданиях могут быть-закрытые — в.лестни­чных клетках, открытые г- внутренние (из вестибюля до 2 - го этажа) и наружные.

Конструктивные решения адмилистратавво^бытовьгх зданий

Пристроенные и отдельно стоящие вспомогательные здание, а также вставки имеют три конструктивные схемы: .; ?*'

с неполным каркасом и навесными стеновыми панелями с неполным каркасом и наружными несущими стенами; бескаркасные

Каркасные здания

Каркас здания образуется железобетонными колоннами, ригелями, дисками терекрытий, днафримами жесткости и лестничными клетками.

Эта конструктивная схема имеет сетку колонн 6x3; 6x6 и 6x9 м с высотами этажей 3,3; 3,6; 4,2 м. Наибольшая длина температурного блока 60 м, привязку ко­лонн каркаса к разбивочным осям выполняют нулевой или осевой. Материал карка­са - сборный железобетонный.

Фундаменты прд колонны каркаса сборные стаканного типа, одноступенча­тые, квадратные в плане.

Колонны каркаса квадратного сечения 300x300 и 400x400 мм, одно-, двух-или трехэтажной разрезки. Размеры сечения колонн в пределах здания принимают постоянными из условий унификации других конструктивных элементов: плит, ригелей, диафращ* жесткости.

Ригели межэтажных перекрытий длиной на пролет имеют тавровое сечение (полкой вниз) высотой 450 мм. Ширина полки ригеля 400 мм, а стенки - 200 мм. Ригели укладывают В поперечном и продольном направлениях.

Дня такого тина зданий плиты перекрытий применяют плоские, многопус­тотные высотой 220 мм, длиной на шаг ригелей. Плитм-распорки с вырезами на торцах для пропуска колонн,: могут быть сплошными, пустотными или ребристыми.

Устойчивость каркаса обеспечивают вертикальными продольными и попе­речными диафрагмами жесткости, которые устраивают в виде сплошных железобе­тонных стенок толщиной 140 мм. Диафрагмы жесткости имеют поэтажную разрез­ку.

| Расстановку вертикальных диафрагм жесткости увязывают с размещением лестничных клеток. Диафрагмы используют в качестве несгораемых ограждений лестниц. Основным элементом лестниц является 2-образная конструкция, включающая марш и две полуплощадки. Лестницы могут располагаться как вдоль, так и поперек здания. Лестничные клетки имеют размеры 3x6 м при высоте этажа до 3,6 м,. подъем осуществляется двумя маршами, более 3,6 м - тремя. Ширина марша 1,35ц,, „ . .,: . - -^;

Покрытия выполняют бесчердачные с внутренним водостоком или с черда­ком. На покрытии предусматривают выход из лестничной клетки.

Наружные стены устраивают навесными, несущими и выполняют из круп­ных панелей. Длина панелей равна расстоянию между разбивочными осями. Высо­та пшюлей кратна 300 мм и равна 900,1200,1500,1800 мм.

поперечных несущих стен. Ширина плит перекрытия 1,2; 1,5 и 3 м, толщина -220 или 160 мм. '

Для внутренних несущих стен применяют панели с однорядной разрезкой по высоте этажа. Длина панелей равна длине планировочной ячейки. Внутренние стены выполняют из тяжелого бетона. В административно бытовых зданиях толщину внутренних стен в основном принимают' равной 160 мм.

Расчет санит.бытового помещения производиться по санитарным нормам и расчетом определяется в зависимости от группы производственных процессов: вид оборудования, размеры, количество. Кол-во шкафчиков гардероба равно числу списочного состава работников производства. Душевые, перддушевые, сан.узлы и умывальники располагают в гардеробной зоне . Площадь на единицу оборудования и кол-во рассчитывают по наибольшему количеству человек в одну смену и нормы регламентированны в СНИП
