27. Стены промышленных зданий. Конструктивные схемы. Типы. Воздействия на стены. Требования к ним.

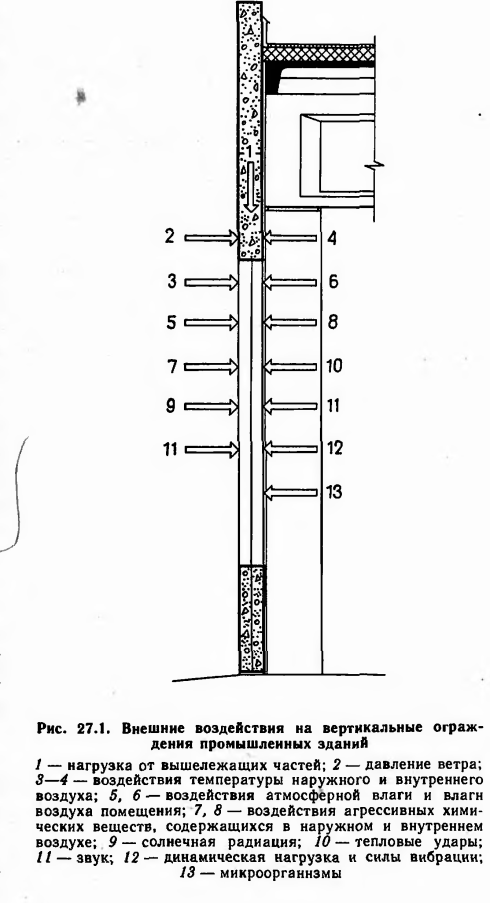

С тены производственных зданий по сравнению со стенами гражданских зданий подвергнуты более сложному комплексу внешних и внутренних сило­вых и несиловых воздействий (рис. 27.1). Поэтому к конструктивному ре­шению стен промышленных зданий предъявляются не только общие тре­бования, но и требования, свойствен­ные в каждом отдельном случае характеру технологического процесса.

Наружные стены совместно с покрытиями защищают внутреннее пространство зданий от различных внешних воздействий, зависящих от конкретно заданного климатического района строительства.

Температурно-влажностный режим внутренней среды производственных помещений и климатические условия района строительства — решающие исходные данные, на основе которых устанавливают необходимую величину сопротивления теплопередаче стен.

В зависимости от конструктивной схемы здания и по роду статической работы стены подразделяют на несу­щие, самонесущие и навесные.

Несущие стены воспринимают нагрузки от собственной массы, по­крытий, перекрытий и в ряде случаев от подъем но-транспортного оборудо­вания. В промышленном строительст­ве несущие стены применяют редко, для их устройства используют кирпич, крупные и мелкие блоки и др. ^ ^Самонесущие стены воспринимают

нагрузки от собственной массы, ветра и передают их на каркас при помощи гибких или скользящих связей, не препятствующих осадке стен. Само­несущие стены выполняют в виде крупных панелей или блоков и камен­ных материалов; первое решение — более индустриальное, а следователь­но, более рациональное и предпочти­тельное.

Навесные стены воспринимают нагрузки от собственной массы и ветровые нагрузки в пределах только одного этажа при многоэтажных зданиях или в пределах одного шага(одной панели) в одноэтажных каркасных зданиях. Эти стены выполняют в основном функции ограждающих конструкций, так как свою массу они передают на каркас через опорные стальные столики или через обвязочные балки Навесные стеновые панели изго­товляют из легких материалов, благо­даря чему не требуется дополнитель­ного усиления колонн каркаса. Этому требованию в большей мере отвечают многослойные панельные конструкции и листовые материалы.

Для предохранения стен от про­никания грунтовой влаги в их нижней части устраивают гидроизоляцию из рулонных материалов или из цемент­ного раствора. Гидроизоляционный слой укладывают между фундамент­ными балками, на которые опирают стены, и нижней частью стен на отметке 0,03, т. е. на 30 мм ниже уров­ня пола. Дождевые и талые воды отводят от стен путем устройства отмостки.

Стены из крупных панелей

Применяются в виду экономичности строительства(полная заводская готовность) и сокращения сроков строительства. Различают однослойные и трехслойные конструкции панелей. Однослойные: имеют внутренний и наружный отделочный слой и армированный средний слой из легкого ячеистого бетона. Трехслойные: внутр. и наруж. отделочный слой, снаружи внутрь – слой из легкого бетона, эффективный утеплитель (пенополистирол), слой тяжелого бетона. Виды панелей: цокольная(1,2м), рядовые(h=1,2, 1,5, 1,8м L=6;12м), угловые (h=1,2, 1,5, 1,8м L=6,33;12,33м), перемычечные, парапетные(h=0.9м), карнизные(h=1,5м), простеночные(l=1.2м). Толщина стен 200,240,300,350,400мм. Стеновые панели опирают на фундаментные балки, последующие панели подвешивают при помощи закладных деталей к колоннам(фахверкам)

Стены из кирпича и крупных блоков.

В строительстве пром.зд применяются реже и в основном для отдельностоящих пром.зд.

Стены из кирпича. Толщина стен рассчитываются исходя я теплотехнического расчета и среднем составляет 250-510мм. Для усиления стен применяются вертикальные элементы - пилястры, выступы, повышающие жесткость конструкций, если на стены оприаются конструкции покрытия. Самонесущие стены выносят за наруж. грань колонн каркаса. В качестве надпроемных перемычек используются обвязочные балки. Связь стен и колонн осуществляется с помощью анкером и клямеров через каждые 1,2-2,4м

Стены из крупных блоков изготавливаются из легкого ячеистого бетона. Толщина стен – 300,400,500мм. Габариты блокоа Lxh: рядовые 1000(3000)х600(1200), угловые 1300(2250)х600(1200), перемычечные 3500(6000)х600, парапетные 1000(3000)х600, карнизные1000(3000)х600. Длина блока кратна 50М(500мм). Укладывают с перевязкой и расшивкой швов.
