14. Лестницы. Классификация лестниц, требования к ним. Конструктивные решения лестниц из мелкоразмерных элементов.

Лестница – конструкция служащая для сообщения между этажами. Лестницы размещают в помещениях называемых лестничными клетками.

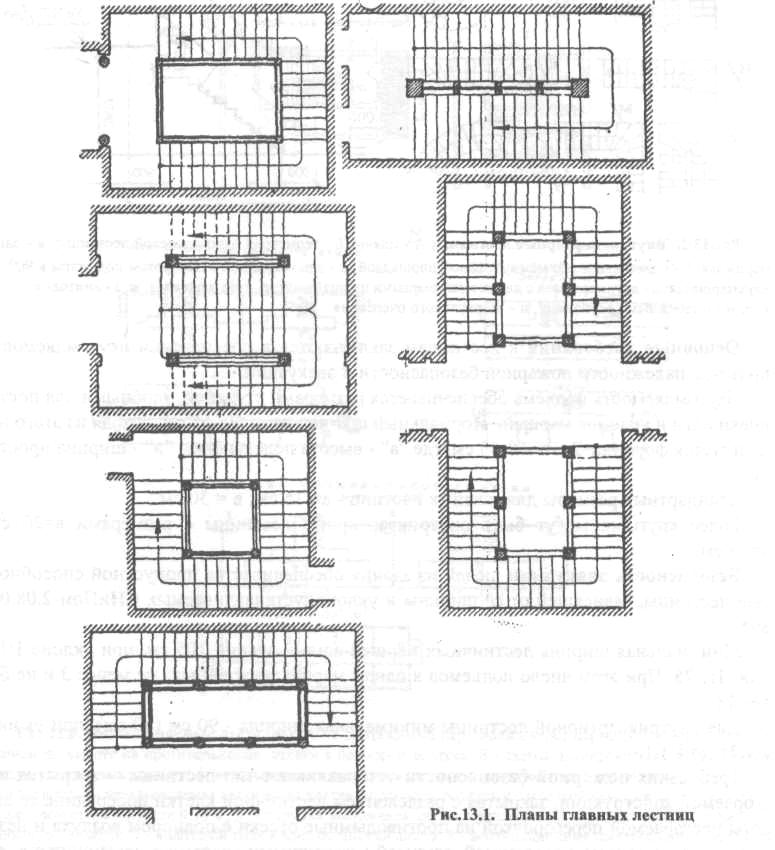

В зависимости от назначения лестницы подразделяются на основные или главные, служащие для сообщения между этажами и эвакуации, вспомогательные, предназна­ченные для сообщения с подвалами, чердаками и т. 0

п., аварийные, являющиеся запас­ными путями эвакуации людей; пожарные, служащие для наружного доступа на этажи, чердак, крышу во время пожара .

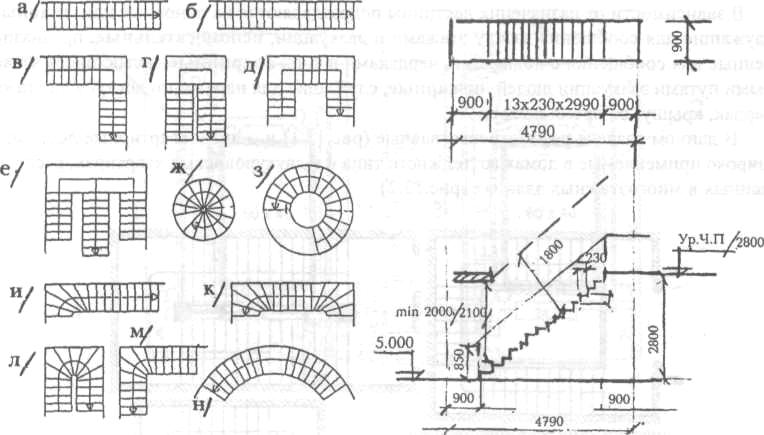

Рис. Внутриквартирные лестницы: А - планы; Б - геометрия одномаршевой лестницы; а - одно-маршевая; б - одномаршевая с междуэтажной площадкой; в - одномаршевая с поворотом под углом в 90°; г -двухмаршевая; д - двухмаршевая с двумя межэтажными площадками; е - трёхмаршевая; ж, з - винтовые; и, к, л, м - с забежными ступенями, н - циркульного очертания

Основные требования к лестницам заключаются в обеспечении неутомляемости подъема, надежности пожарной безопасности и эвакуации.

Н еутомляемость подъёма обеспечивается размерами ступеней, удобными для поста­новки ноги и уклонов маршей. Нормальный шаг человека 60 -65 см, исходя из этого ис­пользуется формула 2а+в=60-65 см, где "а" - высота подступенка, "в" - ширина просту­пи.

Стандартные размеры для главных лестниц - а= 15 см; в = 30 см.

Более крутыми могут быть внутриквартирные лестницы с размерами а=20 см; в=23 см.

Минимальная ширина лестничных маршей жилых зданий 105 см, при уклоне 1:1,5 или 1:1,75. При этом число подъемов в одном марше должно быть не менее 3 и не бо­лее 18.

Для внутриквартирной лестницы минимальная ширина - 90 см (80 см), при уклоне 1:1,25 до 1:1,1.

Требования пожарной безопасности устанавливают тип лестницы - закрытая не­сгораемой конструкции, закрытая с разделением лестничной клетки посередине её вы­соты несгораемой перегородкой на противодымные отсеки с подпором воздуха и неза-дымляемая лестница с воздушной защитой (поэтажными входами в лестничную клет­ку через наружную зону по балконам или лоджиям.

Все конструктивные элементы лестничной клетки выполняются из огнестойких ма­териалов.

Все лестничные клетки должны иметь естественное освещение. Лифтовые шахты и мусоропроводы не должны примыкать к основным помещениям зданий (жилым комнатам, больничным палатам и др.)

Конструкции сборных железобетонных лестниц. Главные лестницы зданий лю­бых строительных систем проектируются, как правило, полносборными. Разрезку ле­стниц на сборные элементы выбирают в соответствии с конструктивной системой.

В бескаркасных зданиях лестницу в пределах этажа расчленяют на четыре сборных элемента - два марша и две (этажную и промежуточную) лестничные площадки; в кар­касных зданиях - на два сборных элемента - марши с полуплощадками. Исключением являются бескаркасные панельные общественные здания, где по аналогии с каркасны­ми применяют для лестниц марши с полуплощадками.

Конструкция лестницы, собираемая из 4-х элементов, является наиболее массовой и применяется в зданиях различнных стоительных систем.

Габариты площадок не унифицированы в связи с тем, что приняты разные варианты их опирания на несущие конструкции.

В кирпичных зданиях применяют ребристые лестничные площадки, опорные рёбра которых входят в гнёзда каменных внутренних стен лестничной клетки.

В крупноблочных зданиях этажную и междуэтажную площадки опирают на консо­ли в стенах лестничной клетки.

В панельных домах этажные площадки опирают на панели внутренних стен лест­ничной клетки, а междуэтажные - на консоли в этих панелях (рис.13.5).

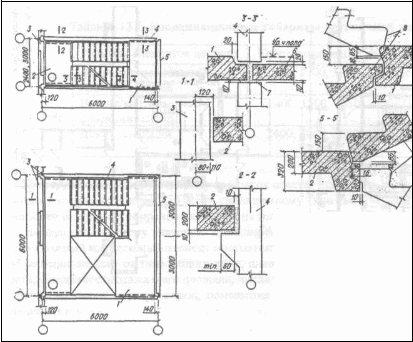

Рис.13.5. Примеры монтажных схем и уз­лов лестничных клеток в панельных бескар­касных зданиях: 1 - этажная лестничная пло­щадка; 2 - междуэтажная площадка; 3 - наруж­ная стеновая панель; 4 - панель внутренней сте­ны; 5 - электропанель; 6 - панель перекрытия; 7 - цементно-песчаный раствор; 8 - лестничные марши

Лестничные марши применяют двух типов - плитной конструкции без фризовых ступеней (рис. 13.6 Б) и ребристой конструкции с фризовыми ступенями

Лестничные клетки размещены в модульных ячейках, ограждённых по четырём уг­лам колоннами и с четырёх сторон (при расположении лестницы внутри здания) стен­ками жёсткости. При примыкании лестничной клетки к фасаду она ограждается стена­ми жёсткости с трёх сторон (за исключением фасадной). Лестничные со стороны фаса­да опирают на фасадные ригели, а внутри здания - на полки стен жёсткости или стен ле­стничной клетки, рядовые или лестничные ригели, стальные консоли, приваренные к закладным деталям стен лестничной клетки.

Конструкции лестниц из мелкоштучных элементов - отдельных железобетонных ступеней, площадок, балок и косоуров - применяют редко для тех фрагментов типовых зданий, где не проходят по габаритам крупноразмерные сборные изделия (для наруж­ных входов, для цокольных маршей, внутри вестибюлей и др.), а также в зданиях, воз­водимых по индивидуальным проектам с нетиповыми габаритами (рис. 13.8)

В реконструируемых зданиях с нестандартными размерами лестничных клеток час­то встречаются лестницы, выполненые из несущих стальных балок-косоуров с уложен­ным по нии железобетонными сборными ступенями.

Лестница собирается из отдельных элементов (косоуров, площадочных балок), име­ющих, как правило, сечение швеллерного типа. Узловые соединения между элементами осуществляются при помощи монтажных болтов с последующей сваркой. Концы пло­щадочных балок или гнутых косоуров заделываются в стенах при помощи анкеров.

Конструкции внутриквартирных лестниц. Материалом для таких лестниц чаще всего служит дерево, позволяющее выполнить любую требуемую форму, и где несущи­ми элементами являются косоуры или тетивы. В лестницах по тетивам (рис. 13.10) несу­щие элементы маршей (наклонные балки-тетивы) располагают не под ступенями, как при косоурных решениях, а сбоку. Тетива - это доска, устанавливаемая на ребро. В бо­ковых гранях тетивы, обращенных во внутрь марша, выбирают пазы на глубину 2-3 см, в которые устанавливают проступи и подступенки. Тетивы опирают на площадочные балки в специально вырезанные гнёзда.

В лестницах по косоурам проступи и ступени укладывают на вырезы в косоурах. Иногда конструкцию косоура (тетивы) заменяют перила лестницы, выполняемые в этом случае как жёсткая рама (рис. 13.11). В таком конструктивном варианте ступени как бы подвешены к перилам. Всю основную нагрузку в такой лестнице принимают на себя стойки и поручни перил.

Площадки и марши деревянных лестниц в зависимости от архитектурных требова­ний могут оставаться снизу открытыми, подшиваться чисто остроганными досками или оштукатуриваться.

Наряду с деревянными лестницами, выполненными по балкам, применяют конст­рукцию винтовой лестницы, в которой все ступени являются забежными. При таком конструктивном решении лестница занимает минимум места (рис.13.12). Центральным несущим элементом является стойка с консольными ступенями. Длина ступеней винто­вой лестницы должна быть не менее 65 см для удобства прохода одного человека и не более ПО см. Высота ступеней винтовой лестницы обычно не менее 18 см и чаще все­го колеблется в пределах 18-20 см, при ширине ступеней по средней линии не меньше 20 см. Центральная стойка крепится к полу при помощи шурупов (или болтов) с тща­тельной проверкой её вертикальности. Материалом конструкций могут служить дерево, металл, главным образом для центральной стойки и несущих консолей.
