Согласование выходных устройств непрерывных регуляторов

Выходной сигнал регулятора должен быть согласован с исполнительным механизмом и исполнительным устройством.

В соответствии с видом привода и исполнительным механизмом необходимо использовать выходное устройство непрерывного регулятора соответствующего типа, см. таблицу1.

Таблица 1 - Согласование выходных устройств непрерывных регуляторов

Выходное устройство непрерывного регулятора	Тип выходного устройства	Закон регулирования	Исполнительный механизм или устройство	Вид привода	Регулирующий орган
Аналоговый выход	ЦАП с выходом 0-5мА, 0-20мА, 4-20мА, 0-10В	П-, ПИ-,ПД-, ПИД-закон	Преобразователи и позиционные регуляторы электро-пневматические и гидравлические	Пневматические исполнительные приводы (с сжатым воздухом в качестве вспомогательной энергии) и электропневматические преобразователи сигналов или электропневматические позиционные регуляторы, электрические(частотные привода)
Импульсный выход	Транзистор, реле, симистор	П-, ПИ-, ПД-, ПИД-закон	Контактные (реле) и бесконтактные (симисторные) пускатели	Электрические приводы (с редуктором), в т. ч. реверсивные
ШИМ выход	Транзистор, реле, симистор	П-, ПИ-, ПД-, ПИД-закон	Контактные (реле) и бесконтактные (симисторные) пускатели		Термоэлектрический нагреватель(ТЭН) и др.

Реакция регулятора на единичное ступенчатое воздействие

Одной из динамических характеристик обьекта управления является его переходная характеристика -реакция обьекта на единичное ступенчатое воздействие (см. Динамические характеристики), например, изменение заданной точки регулятора.

В данном разделе приведены переходные процессы системы управления при единичном ступенчатом изменении заданной точки при использовании регуляторов с различным законом регулирования.

Если на вход регулятора подается скачкообразная функция изменения заданной точки - см. рис. 5, то на выходе регулятора возникает реакция на единичное ступенчатое воздействие в соответствии с характеристикой регулятора в функции времени.

Рисунок 5 - Единичное ступенчатое воздействие скачкообразная функция изменения заданной точки регулятора

П-регулятор, реакция на единичное ступенчатое воздействие

Параметрами П-регулятора являются коэффициент усиления Кр и рабочая точка Y₀. Рабочая точка Y₀ определяется как значение выходного сигнала, при котором рассогласование регулируемой величины равно нулю. При влиянии возмущающих воздействий возникает, в зависимости от Y₀, отклонение регулирования.

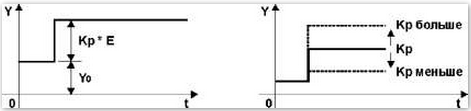

Рисунок 6 - П-регулятор. Реакция на единичное ступенчатое воздействие

ПИ-регулятор, реакция на единичное ступенчатое воздействие

Вотличие от П-регулятора у ПИ-регулятора, благодаря интегральной составляющей, исключается отклонение регулирования.

Параметром интегральной составляющей является время интегрирования Ти.

Рисунок 7 - ПИ-регулятор. Реакция на единичное ступенчатое воздействие

ПД-регулятор, реакция на единичное ступенчатое воздействие

УПД-регуляторов пропорциональная составляющая накладывается на затухающую дифференциальную составляющую.

Д-составляющая определяется через усиление упреждения Уд и время дифференцирования Тд.

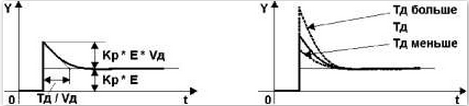

Рисунок 8 - ПД-регулятор. Реакция на единичное ступенчатое воздействие

ПИД-регулятор, реакция на единичное ступенчатое воздействие

Благодаря дополнительному подключению Д-составляющей ПИД-регулятор достигает улучшения динамического качества регулирования.

См. ПИ-регулятор, ПД-регулятор.

Рисунок 9 - ПИД-регулятор. Реакция на единичное ступенчатое воздействие
