Лекция №4
Известно более 300 схемно-конструктивных решений.
Классификация солнечных водонагревательных установок:
1) с естественной циркуляцией;
2) с искусственной циркуляцией;
3) двухконтурные закрытые системы.
КСЭ регламентируются ГОСТ 28310-89 «Коллекторы солнечные».
Нормы проектирования: РАЗДЕЛ: «Установки солнечного горячего водоснабжения ВСН 5286».
КСЭ применяются для систем централизованного горячего водоснабжения (школы, гостиницы, рестораны и тд).
Наибольшее распространение получили гибридные установки СТК – солнечно-топливные котельные.
В одной из гостиниц Симферополя с 1995г эксплуатируется СВНУ площадью 204 м2. при этом экономия составляет 20% природного газа в год и обеспечивало покрытие 80% нагрузки на горячее водоснабжение.
В зимнее время целесообразно обеспечивать подогрев подпиточной воды.
В настоящее время в Краснодарском крае эксплуатируется 36 гелиоустановок суммарной площадью 2700 м2.
В пригороде Сочи с. Солоники установлена котельная с 4 котлами мощностью 1МВт, площадь СВНУ = 250 м2. Эта котельная покрывает 35% нагрузки горячего водоснабжения.
Котельная имеет два независимых контура: отопление и горячее водоснабжение, но еще включает один дополнительный контур КСМ.
Эта установка может работать в сезонном и круглогодичном режиме эксплуатации (температура нагреваемой воды 550С, аккумулирование нагретой воды 1-2 дня).
Гелиоустановка – это система солнечных коллекторов 5 модулей, которые разделены на блоки по 10 коллекторов в каждом. Срок службы 15-20 лет.
Установка может работать при сезонной работе 175 МВт∙ч, при круглогодичной 227,3 МВт∙ч. Срок окупаемости от 3 до 5 лет.
Вредных выбросов выбрасывается: золы на 3,4 т меньше, SO2, NOx, CO на 10 т меньше.
Комбинирование гелиоустановки и тепловой насос
Дроссель ХВ
гор. фреон
КСЭ
СВНУ СО
Н Н
ГВ
компрессор

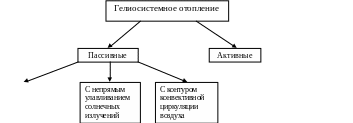

Лекция №5 Классификация систем солнечного отопления
С
прямым улавливанием солнечного излучения
Если используются баки-накопители, аккумуляторы нагретой воды, автоматика, регуляторы или фотоэлектрические преобразователи, то такие системы называют активными.
Пассивные – архитектурно-строительные системы, улавливающие солнечные излучения, направляющие его вглубь помещения в нужное время. Эти системы не имеют практически никакого инженерного оборудования, но позволяют экономить топливо.
Оптимальная ориентация дома
Условия:
1) Оптимальная ориентация дома (по оси восток-запад с отклонением до 300);
2) С южной стороны должно быть 50-60% окон (с двухслойным остеклением), с северной – 10% (с трехслойным остеклением);
3) Здание должно иметь улучшенную тепловую изоляцию;
4) Внутренняя планировка здания должна обеспечивать расположение жилых комнат с южной стороны, а вспомогательных – с северной;
5) Должна быть обеспечена достаточная теплоаккумулирующая способность внутренних стен и пола;
6) Для предотвращение перегрева в летнее время – над окнами должны быть предусмотрены козырьки, навесы и тд.
КПД такой системы отопления η = 25-30% (60% - при особо благоприятных условиях).
Основной недостаток в том, что в таком доме может быть очень жарко в течении дня.
