Порядок выполнения работы

1. При испытании по схеме «одной кривой» нагрузку на образец грунта природной влажности производят ступенями нагружения до заданного давления р, аналогично компрессионному испытанию. После условной стабилизации деформации образца грунта при давлении р его необходимо замочить водой, продолжая замачивание до условной стабилизации просадки.

2. Результаты испытаний заносятся в журнал испытаний (таблица 1)

таблица 1.

Журнал испытаний на просадочность грунта по схеме «одной кривой»

Состояние грунта	Абсолютная деформация образца при нагрузках Р, МПа (средние значения по двум индикаторам)						Относительная деформация образца при нагрузках Р, МПа
	0,05	0,10	0,15	0,20	0,25	0,30	0,05	0,10	0,15	0,20	0,25	0,30
Природная влажность
Замачивание при Р=0,30 МПа							Относительная просадочность при нагрузках Р=0,30 МПа
Изменение коэффициента пористости на всех ступенях нагрузки, e
Модуль деформации Е МПа в интервале нагрузок 0,20 – 0,25

3. При определении характеристик просадочности строят график зависимости относительных деформаций от вертикального давления  = f(p).

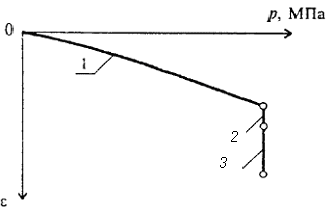

График  = f(p) (по схеме «одной кривой»)

Масштаб графиков: по горизонтали 20 мм — 0,05 МПа для р,

по вертикали 10 мм — 0,01 для .

1 – относительное сжатие грунта природной влажности;

2 - относительное сжатие грунта в результате замачивания (относительная просадочность)

при заданном давлении р;

3 - относительное суффозионное сжатие грунта при фильтрации воды и заданном давлении р

Определение характеристик просадочности грунта методом двух кривых

Метод «двух кривых» используется для определения относительной просадочности при различных давлениях и начального просадочного давления.

Испытание по схеме «двух кривых» проводят на двух образцах грунта ненарушенного сложения, отобранных из одного монолита. Один образец испытывают при природной влажности. При этом нагрузку на образец грунта производят ступенями нагружения до заданного давления р.

Второй образец надлежит перед нагружением замочить до полного водонасыщения и затем прикладывать нагрузку на образец ступенями нагружения до заданного давления.

Порядок выполнения работы

1. Образец грунта с природной влажностью, помещенный в одометр, нагружается ступенями до заданного давления со стабилизацией осадок на каждой ступени. Результаты испытаний заносятся в журнал испытаний.

2. Второй образец, помещенный в одометр, замачивается перед нагружением до полного водонасыщения, а затем при непрерывном замачивании нагружается до заданного конечного давления. Результаты испытаний заносятся в журнал испытаний.

3. По данным двух испытаний строят графики деформаций (см.пример).

1 – относительные деформации грунта с природной влажностью; 2 – то же в водонасыщенном состоянии; 3 – разность ординат кривых 1 и 2 (зависимость относительной просадочности от давления).

4. Из графиков определяют начальное просадочное давление ( ) – оно соответствует относительной деформации просадочности = 0,01, т. к. при этой величине грунты считаются просадочными.

5. Вычисляют модуль деформации Е МПа в интервале нагрузок 0,2-0,25.
