2. Расчет воздухоподогревателя
Ниже приводятся конструктивные характеристики и эскиз ВП I, рис.5.
|
Диаметр труб d = 40 x l,6 мм. |
|||
Шаг S1 = 70 мм. |
||||
Шаг S2 = 45 мм. |
||||
Высота пакета l1 = l,65 м. |
||||
Высота пакета l2 = 3,3 м. |
||||
Высота пакета l3 = 3,3 м. |
||||
Число рядов труб z1 = 106. |
||||
Число рядов труб z2 = 20. |
||||
Число труб nнп = 4220 – в одном потоке; |
||||
Общее число труб |
||||
n = (106 · 20 + 105 · 20) · 2 = 8440 |
||||
Живое сечение для прохода воздуха: |
||||
fв = (a · b – d · l · z1) |
||||
fв = (l,65 · 7,175 – 0,04 · l,65 · 106) · 2 = 9,86 м2. |
||||
Живое сечение для прохода газа: |
||||
Fr = |
π · d2вн |
· n |
||
4 |
||||
Fr = |
3,14 · 0,03682 |
· 8440 = 8,97 м2 |
||
4 |
||||
Расчетная поверхность нагрева (общая): |
||||
Нр = π · d · l · n |
||||
Нр = 3,14 · 0,04 · 8,25 · 8440 = 8745,0 м2 |
||||
Расчетная поверхность нагрева (нижнего пакета): |
||||
Ннпр = 3,14 · 0,04 · 1,65 · 8440 = 1749 м2 |
||||
Расчетная поверхность нагрева (верхнего пакета): |
||||
Hвпр = 3498,25 · 2 = 6996 м2 |
-
d = 40 х 1,5мм
l1 = 1650 мм
S1 = 70 мм
l2 = 3300 мм
S2 = 45 мм
l3 = 3300 мм
σ1 = 1,75
Нвп = 5720 м2
σ2 = 1,125
Z1 = 35
Z2 = 46

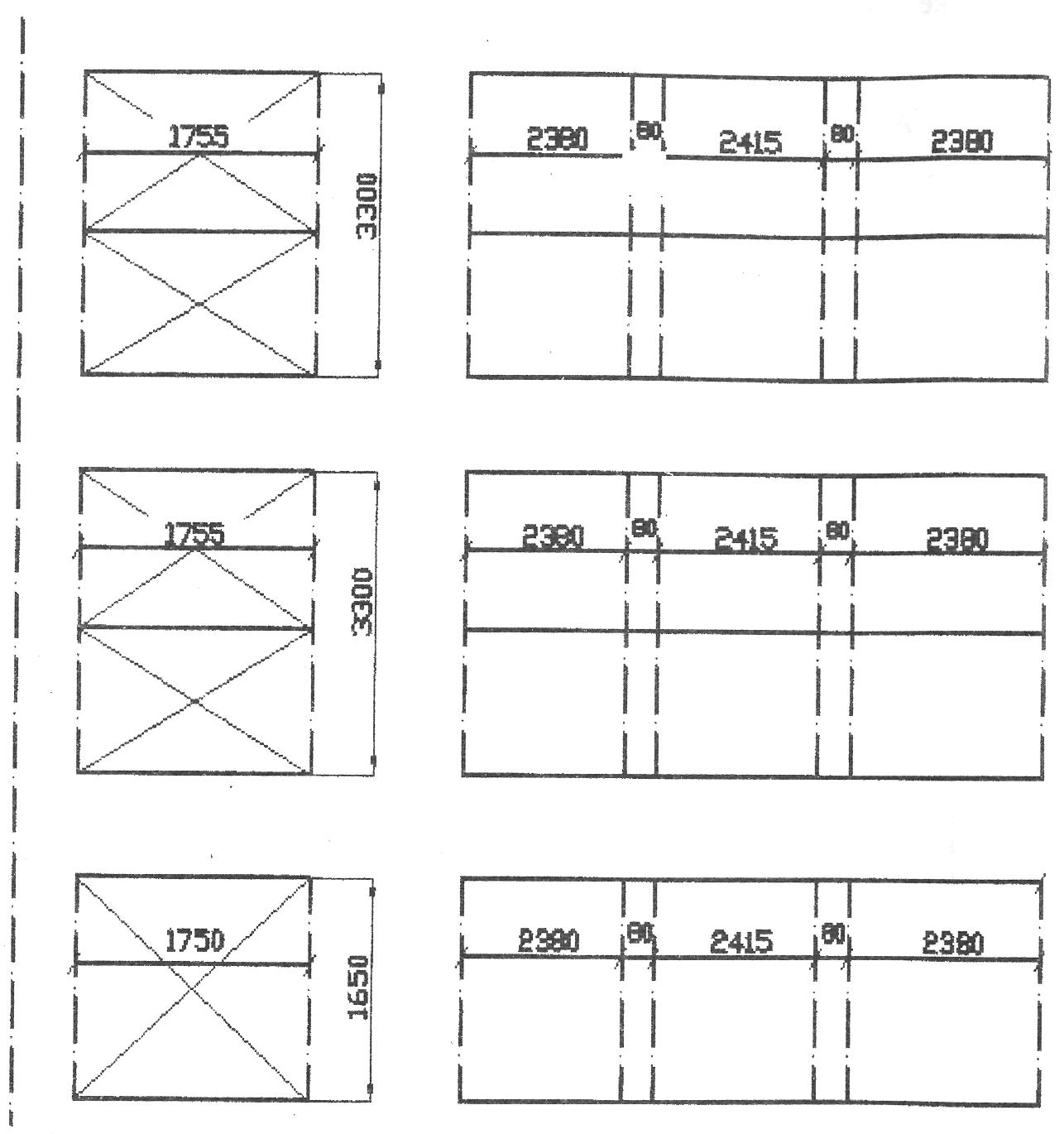

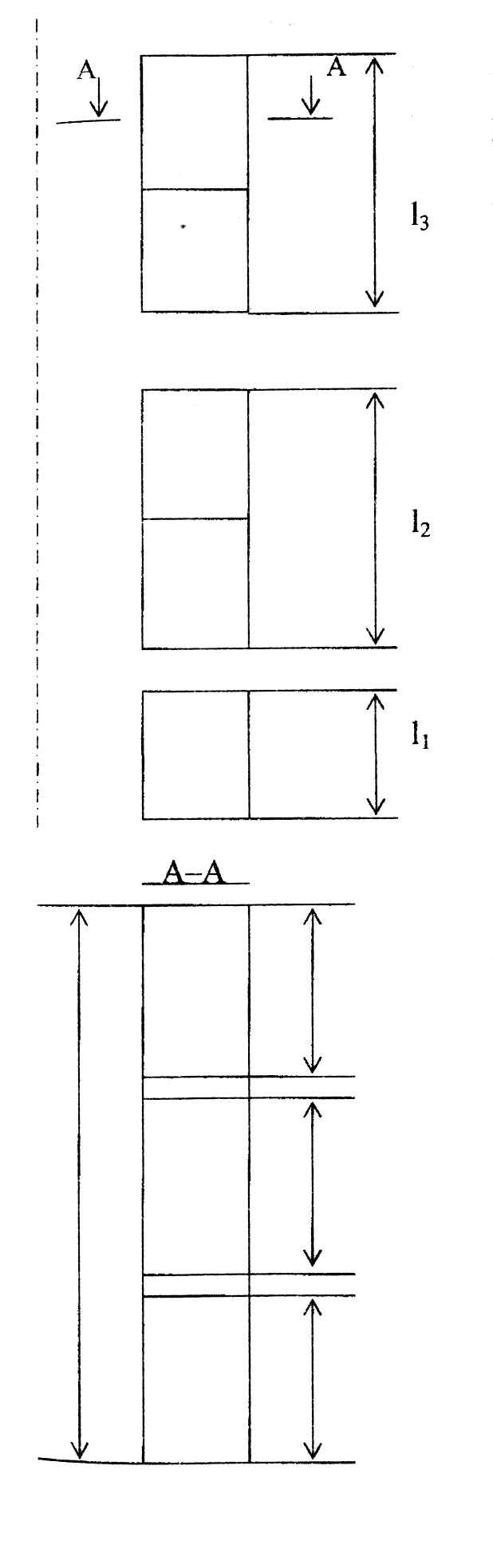

Рисунок 5 - Эскиз водоподогревателя I ступени
Таблица 5 - Воздухоподогреватель I ступени (один ход воздуха)
Наименование величины |
Обозначение |
Размерность |
Формула |
Величина |
|||
Диаметр труб |
d |
мм |
По конструктивным характеристикам |
40х1,6 |
|||
Шаги труб |
S1/S2 |
мм |
то же |
70/45 |
|||
Относительный поперечный шаг |
σ1 |
– |
σ1 = |
S1 |
|
1,75 |
|
d |
|||||||
Относительный продольный шаг |
σ2 |
– |
σ2 = |
S2 |
|
1,125 |
|
d |
|||||||
Число рядов труб поперек хода воздуха |
Z1 |
– |
По конструктивным характеристикам |
106*2 = 212 |
|||
Число рядов труб по ходу воздуха |
Z2 |
– |
По конструктивным характеристикам |
20*2 = 40 |
|||
Живое сечение для прохода воздуха |
fв |
м2 |
то же |
9,68 |
|||
Живое сечение для прохода газов |
Fг |
м2 |
то же |
9,07 |
|||
Поверхность нагрева |
Нр |
м2 |
то же |
1749 |
|||
Температура уходящихгазов |
ух |
°C |
Принята в тепловом балансе |
150 |
|||
Энтальпия |
Iух |
кДж/кг |
Таблица 3. |
1333 |
|||
Температура газов на входе в ступень |
´ |
°C |
Принимается с последующим уточнением |
170 |
200 |
||
Энтальпия |
I´ |
кДж/кг |
Таблица.3. |
1480 |
1751 |
||
Тепловосприятие ступени по балансу |
QБ |
кДж/кг |
QБ = φ · (Iух – I´ + Δαвп · Iохв) |
151 |
420,22 |
Таблица 5 - Воздухоподогреватель I ступени (один ход воздуха) - продолжение
Наименование величины |
Обозначение |
Размер ность |
Формула |
Величина |
|||||||
Отношение кол-ва горячего воздуха к теоретически необходимому |
βГВ |
– |
βГВ = αт – Δαт – Δαпл + Δαвп |
1,04 |
|||||||
Энтальпия горячего воздуха на выходе из ступени |
IГВ |
кДж/кг |
IГВ = |
QБ |
|
420,5 |
678,1 |
||||
βГВ + Δαвп/2 |
|
||||||||||
|
|
|
|||||||||
Температура горячего воздуха на выходе из ступени |
tГВ |
°C |
Таблица 3. |
76 |
122,3 |
||||||
Средняя температура воздуха |
t |
°C |
t = |
t΄ + t˝ |
|
63 |
86,15 |
||||
2 |
|||||||||||
Средняя температура газов |
|
°C |
= |
´ + ˝ |
|
160 |
175 |
||||
2 |
|
||||||||||
Средняя скорость газов |
WГ |
м/с |
WГ = |
Вр · Vr · ( + 273) |
|
9,2 |
9,5 |
||||
273 · Fг |
|||||||||||
|
|||||||||||
Коэффициент теплоотдачи с газовой стороны |
α2 |
Вт/м2· К |
α2 = CZ · CS · CФ · CН |
37,8 |
38,7 |
Таблица 5 - Воздухоподогреватель I ступени (один ход воздуха) - продолжение
Наименование величины |
Обозначение |
Размер ность |
Формула |
Величина |
|||||||||
Средняя скорость воздуха |
WВ |
м/с |
WВ = |
βГВ (t+273) Вр· Vов |
|
4,6 |
4,92 |
||||||
273 · fв |
|||||||||||||
|
|||||||||||||
Коэффициент теплоотдачи с воздушной стороны |
α1 |
Вт/м2· К |
α1 = CФ · CБ · αн |
56,1 |
57,1 |
||||||||
Коэффициент использования поверхности нагрева |
ξ |
– |
[6, табл.5.5.] |
0,85 |
|||||||||
Коэффициент теплопередачи |
k |
Вт/м2· К |
k = ξ |
α1 · α2 |
|
19,2 |
19,6 |
||||||
α1 + α2 |
|||||||||||||
Температурный напор на входе газов |
Δt΄ |
°C |
Δt΄ = ´ – t˝ |
94 |
77,7 |
||||||||
То же на выходе |
Δt˝ |
°C |
Δt˝ = ˝ – t΄ |
100 |
|||||||||
Температурный напор при противотоке |
ΔtПРТ |
°C |
ΔtПРТ = |
Δt΄ + Δt˝ |
|
97 |
88,85 |
||||||
2 |
|||||||||||||
Больший перепад температур |
τБ |
°C |
τБ = t˝ – t΄ |
26 |
72,3 |
||||||||
Меньший перепад температур |
τМ |
°C |
τМ = ´ – ˝ |
20 |
50 |
Таблица 5 - Воздухоподогреватель I ступени (один ход воздуха) - окончание
Параметр |
Р |
– |
Р = |
τМ |
|
0,16 |
0,33 |
|||
´ – t΄ |
||||||||||
Параметр |
R |
– |
R = |
τБ |
|
1,3 |
1,45 |
|||
τМ |
||||||||||
Коэффициент |
ψ |
– |
[6. рис.16] |
0,98 |
0,96 |
|||||
Температурный напор |
Δt |
°C |
Δt = ψ · ΔtПРТ |
95,06 |
85,3 |
|||||
Тепловосприятие воздухоподогревателя по уравнению теплопередачи |
QТ |
кДж/кг |
QТ = |
k · Н · Δt |
· 10-3 |
389,2 |
356,5 |
|||
Вр |
||||||||||
|
Таблица 6 - Воздухоподогреватель I ступени (четыре хода воздуха)
Наименование величины |
Обозначение |
Размерность |
Формула |
Величина |
||
D = 100% Dном |
||||||
Диаметр труб |
d |
мм |
По конструктивным характеристикам |
40х1,6 |
||
Шаги труб |
S1/S2 |
мм |
то же |
70/45 |
||
Относительный поперечный шаг |
σ1 |
– |
σ1 = |
S1 |
|
1,75 |
d |
||||||
Относительный продольный шаг |
σ2 |
– |
σ2 = |
S2 |
|
1,125 |
d |
||||||
Число рядов труб поперек хода воздуха |
Z1 |
– |
По конструктивным характеристикам |
211 – в двух потоках |
||
Число рядов труб по ходу воздуха |
Z2 |
– |
По конструктивным характеристикам |
40 |
||
Живое сечение для прохода воздуха |
fв |
м2 |
то же |
9,68 |
||
Живое сечение для прохода газов |
Fг |
м2 |
то же |
8,97 |
||
Поверхность нагрева |
Нр |
м2 |
то же |
6996 |
||
Температура уходящихгазов |
˝ |
°C |
Принята в тепловом балансе |
193 (из ВП I) |
||
Энтальпия |
I˝ |
кДж/кг |
Таблица 3. |
1703 |
||
Температура воздуха |
t΄ |
°C |
Таблица 3. |
112 |
||
Энтальпия |
I´ |
кДж/кг |
Таблица 3. |
614 |
Таблица 6 - Воздухоподогреватель I ступени (четыре хода воздуха) – продолжение
Наименование величины |
Обозначение |
Размерность |
Формула |
Величина |
|||||
D = 100% Dном |
|||||||||
Температура газов на входе в ступень |
´ |
°C |
Принимается с последующим уточнением |
250 |
300 |
||||
Энтальпия |
I´ |
кДж/кг |
Таблица 3. |
2203 |
2661 |
||||
Тепловосприятие ступени по балансу |
QБ |
кДж/кг |
QБ = φ · (Iух – I´ + Δαвп · Iохв) |
501,7 |
956,7 |
||||
Отношение кол-ва горячего воздуха к теоретически необходимому |
βГВ |
– |
βГВ = αт – Δαт – Δαпл + Δαвп |
1,04 |
|||||
Энтальпия горячего воздуха на выходе из ступени |
IГВ |
кДж/кг |
IГВ = |
QБ |
+ I´ |
1092 |
1525,1 |
||
βГВ + Δαвп/2 |
|||||||||
|
|||||||||
Температура горячего воздуха на выходе из ступени |
tГВ |
°C |
Таблица 3. |
195,5 |
273 |
||||
Средняя температура воздуха |
t |
°C |
t = |
t΄ + t˝ |
|
153,25 |
192 |
||
2 |
|||||||||
Средняя температура газов |
|
°C |
= |
´ + ˝ |
|
221,5 |
246,5 |
||
2 |
Таблица 6 - Воздухоподогреватель I ступени (четыре хода воздуха) – продолжение
Наименование величины |
Обозначение |
Размер ность |
Формула |
Величина |
|||||||
D = 100% Dном |
|||||||||||
Средняя скорость газов |
WГ |
м/с |
WГ = |
Вр · Vr · ( + 273) |
|
10,5 |
11,02 |
||||
273 · Fг |
|||||||||||
|
|||||||||||
Коэффициент теплоотдачи с газовой стороны |
α2 |
Вт/м2· К |
α2 = CZ · CS · CФ · CН |
38,6 |
38,9 |
||||||
Коэф. избытка воздуха на выходе из I ступени |
β˝ |
– |
β˝ = αт – Δαт – Δαпл + ΔαIвп+ |
0,895 |
|||||||
+ Δαвп/2 – K |
|||||||||||
Средняя скорость воздуха |
WВ |
м/с |
WВ = |
β˝ВПI(t+273)ВрVов |
|
5,02 |
5,48 |
||||
273 · fв |
|||||||||||
|
|||||||||||
Коэффициент теплоотдачи с воздушной стороны |
α1 |
Вт/м2· К |
α1 = CФ · CБ · αн |
58,37 |
61,84 |
||||||
Коэф. использования поверхности нагрева |
ξ |
– |
[6, табл.5.5.] |
0,7 |
|||||||
Коэффициент теплопередачи |
K |
Вт/м2· К |
k = ξ |
α1 · α2 |
|
16,3 |
16,7 |
||||
α1 + α2 |
Таблица 6 - Воздухоподогреватель I ступени (четыре хода воздуха) – окончание
Наименование величины |
Обозначение |
Размер ность |
Формула |
Величина |
|||||||
D = 100% Dном |
|||||||||||
Температурный напор на входе газов |
Δt΄ |
°C |
Δt΄ = ´ – t˝ |
54,5 |
27 |
||||||
То же на выходе |
Δt˝ |
°C |
Δt˝ = ˝ – t΄ |
81 |
|||||||
Температурный напор при противотоке |
ΔtПРТ |
°C |
ΔtПРТ = |
ΔtБ + ΔtМ |
|
66,95 |
49,21 |
||||
2,3 lg (ΔtБ/ ΔtМ) |
|||||||||||
Больший перепад температур |
τБ |
°C |
τБ = t˝ – t΄ |
83,5 |
161 |
||||||
Меньший перепад температур |
τМ |
°C |
τМ = ´ – ˝ |
57 |
107 |
||||||
Параметр |
Р |
– |
Р = |
τМ |
|
0,41 |
0,57 |
||||
´ – t΄ |
|||||||||||
Параметр |
R |
– |
R = |
τБ |
|
1,46 |
1,5 |
||||
τМ |
|||||||||||
Коэффициент |
ψ |
– |
[6. рис.16] |
0,96 |
0,9 |
||||||
Температурный напор |
Δt |
°C |
Δt = ψ · ΔtПРТ |
64,27 |
44,29 |
||||||
Тепловосприятие воздухоподогревателя по уравнению теплопередачи |
QТ |
кДж/кг |
QТ = |
k · Н · Δt |
· 10-3 |
893,6 |
630,9 |
||||
Вр |
|||||||||||
|
