6. Расчет топки
Поверочный расчет топки, как и других поверхностей нагрева, предваряют составлением эскиза топки заданного типа парогенератора. По чертежам определяют границы топочной камеры, которые обычно проходят по осевым плоскостям экранных труб или по обращенным в топку поверхностям защитного огнеупорного слоя в местах, незащищенных экранами. В выходном сечении объем топки ограничивается поверхностью проходящей через оси первого ряда труб ширм, фестона или котельного пучка. При этом, если в верху топки ширмовые пакеты расположены по всему ее сечению, верхней границей топки служит горизонтальная плоскость, проходящая по нижнему ряду труб ширм (рис.2), даже если расстояние от стенки до пакета и между пакетами больше шага ширм.
Границей объема нижней части топки, при наличии холодной воронки, условно принимают горизонтальную плоскость, отделяющую ее нижнюю половину (рис.14).

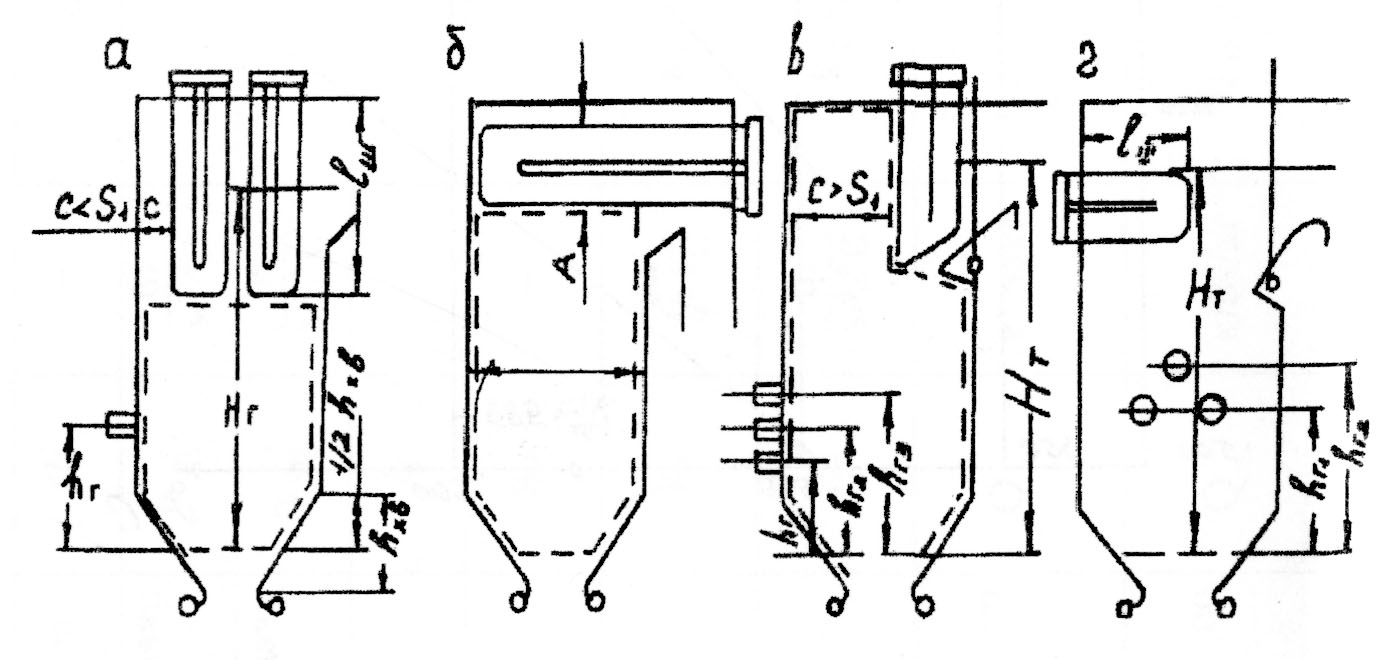

а, б, в - топочные камеры с ширмами, не включенными в активный объем топки; г- топочные камеры с ширмами, включенными в активный объем.
Рисунок 14 - Границы активного объема топочной камеры
При определении теплового напряжения топки qv объем, занимаемый ширмами, расположенными в верхней части и в районе выходного окна, включается в объем топки в том случае, когда шаг ширм S1≥700 мм.
Полная поверхность стен топки Fст (м2) вычисляется но размерам поверхностей, ограничивающих объем топочной камеры, или берется из заданных конструктивных характеристик.
Поверочный расчет топки заключается в определении температуры газов на выходе из топки (˝т). Этой величиной предварительно задаются из условий предупреждений шлакования поверхностей нагрева. Ориентировочно она может быть принята по t1 золы, (˝т = t1 - 50, °С).

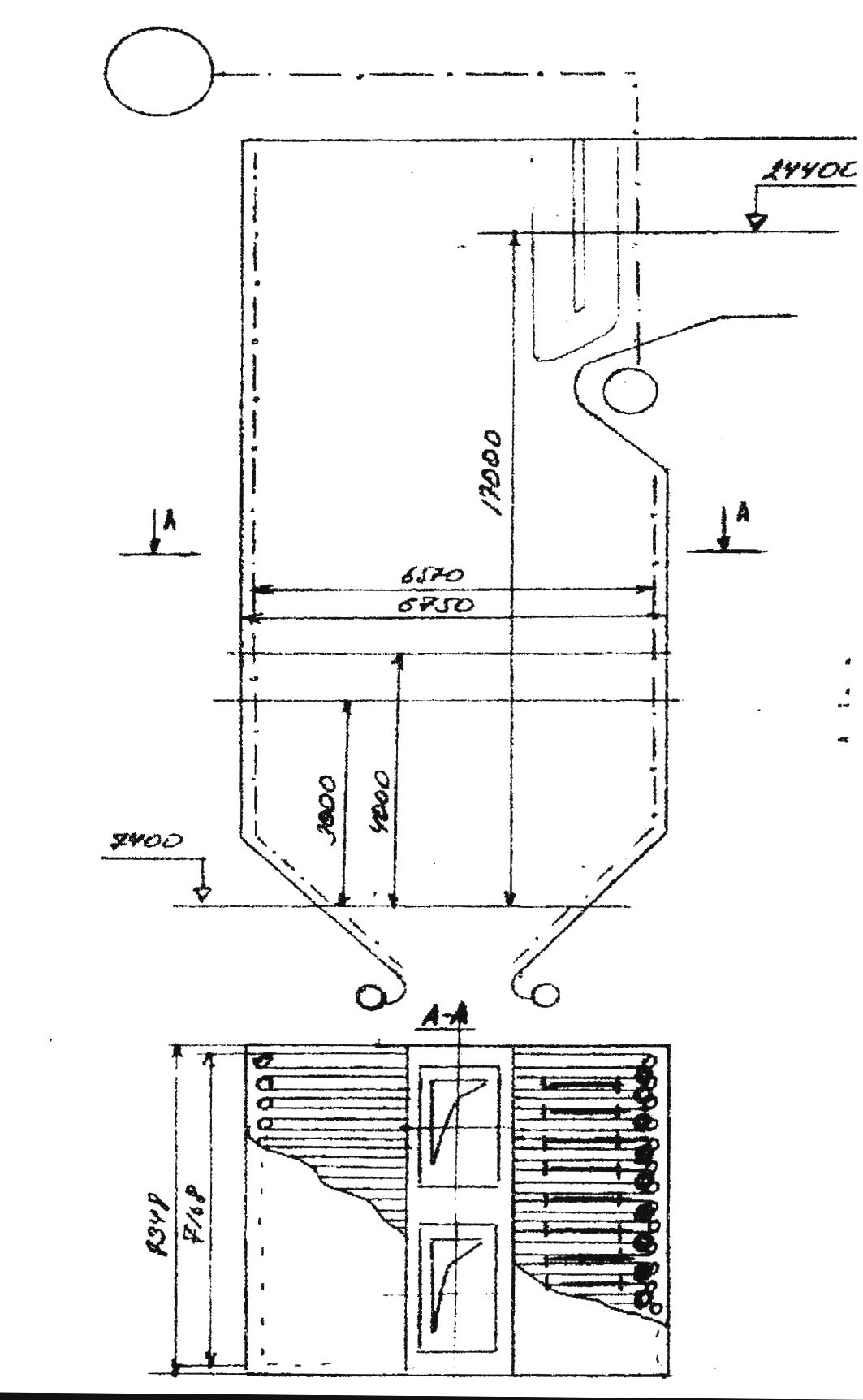

На рис. 15 приводится эскиз топки котла Е-160-9,8-540.
-
Хт =
hг
= 0,185
d = 60х4 мм
hт
∑ Fсп = 539 м
Нг1 = 3000 мм
Vт = 762 м3
Нгн = 4000 мм
Sэф = 3,6 ·
Vт
= 4,91 м
На = 539 м
Нвп = 5720 м2
Fсп
Рисунок 15 - Эскиз топки котла Е-160-9,8-540
Таблица 10 - Расчет топки
Наименование величины |
Обозначение |
Размерность |
Формула или обоснование |
Расчет |
||||||
Объем топочной камеры |
Vт |
м3 |
По конструктивным характеристикам |
762 |
||||||
Суммарная площадь |
∑ Fст |
м2 |
По конструктивным характеристикам |
559 |
||||||
Эффективная толщина излучаемого слоя |
S |
м |
3,6 · |
Vт |
|
4,91 |
||||
Fт |
||||||||||
Угловой коэффициент экрана |
χ |
– |
По конструктивным характеристикам |
0,964 |
||||||
Площадь лучевоспринимающей поверхности |
Нл |
м2 |
Нл = χ · ∑ Fст |
539 |
||||||
Относительное положение максимума температур |
хт |
– |
|
hг |
|
0,366 |
||||
Нт |
||||||||||
Коэффициент М |
М |
– |
Мо · (1 – 0,4 · Хг) · ³√rv |
0,457 |
||||||
Коэффициент, учитывающий повышение зольности факела от рециркуляции газов |
rv |
– |
rv = |
Vг · (1 + r) |
|
1,59 |
||||
VоN2 + VRO2 |
||||||||||
Угловой коэффициент экрана = 1,0 |
Х |
– |
По конструктивным характеристикам |
1,0 |
||||||
Коэффициент избытка воздуха в топке |
αт |
– |
[6, табл. 2.6] |
1,2 |
Таблица 10 - Расчет топки – продолжение
Наименование величины |
Обозначение |
Размер ность |
Формула или обоснование |
Расчет |
||
Температура холодного воздуха |
tох.в |
°C |
Задана |
30 |
||
Энтальпия |
Iох.в |
кДж/кг |
Таблица 3. |
165,6 |
||
Температура холодного воздуха на входе в ВП после калориферов |
t΄х.в |
°C |
Задана |
50 |
||
Энтальпия |
I΄х.в |
кДж/кг |
Задана |
276 |
||
Тепло, внесенное в калорифер |
Qвнв |
кДж/кг |
Qвнв = β' ٠ (I'хв – Iохв) |
119,23 |
||
Температура горячего воздуха |
tгв |
°C |
Из расчета ВП |
344 |
||
Энтальпия |
Iгв |
кДж/кг |
Таблица 3.3. |
1932 |
||
Тепло, вносимое в топку с воздухом |
Qв |
кДж/кг |
(αт – Δαт – Δαпл) · Iгв + (Δαт + Δαп) · Iох.в |
2054 |
||
Полезное тепловыделение в топке |
Qт |
кДж/кг |
Qт = Qрр · |
100 – q3 – q4– q5 |
+ Qв |
17747 |
100 – q4 |
||||||
Теоретическая температура горения |
α |
°C |
При Qт = Iа, по α˝т |
1819 |
||
Температура газов на выходе из топки |
˝т |
°C |
Принята предварительно |
1080 |
||
Энтальпия |
I˝т |
кДж/кг |
Таблица 3. |
9615,5 |
Таблица 10 - Расчет топки – продолжение
Наименование величины |
Обозначение |
Размерность |
Формула или обоснование |
Расчет |
||||||||
Средняя суммарная теплоемкость продуктов сгорания |
VCср |
кДж/кг°C |
|
Qт – I˝т |
|
10,57 |
||||||
α – ˝т |
||||||||||||
Произведение |
pnS |
– |
rn · S |
0,129 |
||||||||
Коэффициент ослабления лучей |
|
|||||||||||
- трехатомными газами |
kг |
1/м · МПа |
rог · чn или [6,рис.11] |
1,066 |
||||||||
- золовыми частицами |
kЗЛ μЗЛ |
1/м · МПа |
|
104 · Азл |
· |
μЗЛ |
|
0,665 |
||||
³√(Т˝)2 |
1 + 1,2 · μЗЛ · Sэф |
|||||||||||
- частицами кокса |
kк μк |
1/м · МПа |
Принята |
0,1 |
||||||||
Оптическая толщина излучающего слоя |
k |
1/м · МПа |
k = kг + kЗЛ μЗЛ + kк μк |
1,83 |
||||||||
Критерий Бугера |
Вu |
– |
k · p · S |
0,899 |
||||||||
Приведенный критерий Бугера |
В̃u |
– |
1,6 · ln· ( |
1,4 · Вu2 + Вu + 2 |
) |
0,945 |
||||||
1,4 · Вu2 – Вu + 2 |
||||||||||||
Степень черноты факела |
аф |
– |
аф= 1 – е-Вu |
0,65 |
||||||||
Коэффициент тепловой эффективности экранов |
ψэф |
– |
[6, п.7.6., таблица 7.4.] |
0,45 |
||||||||
Коэффициент |
β |
– |
[6, п.7.6.] |
1,0 |
||||||||
Коэффициент, учитывающий загрязнение ширм |
ζш |
кДж/кг |
ζш · β |
1,0 |
Таблица 10 - Расчет топки – окончание
Наименование величины |
Обозначение |
Размерность |
Формула или обоснование |
Расчет |
||||||||
Коэффициент тепловой эффективности ширм |
ψш |
– |
ψш |
1,0 |
||||||||
Коэффициент тепловой эффективности выходного |
ψок |
– |
ψок = ζ при х = 1 |
1,0 |
||||||||
Средний коэффициент тепловой эффективности |
ψср |
– |
|
∑ψi · Fстi |
|
0,45 |
||||||
∑ Fст |
||||||||||||
Температура газов на выходе из топки |
˝т |
°C |
Та |
– 273 |
1126,3 |
|||||||
1 + М · В̃u0,3 ( |
5,67 · ψср · Fст · Та3 |
)0,6 |
||||||||||
1011 · φ · Вр · VCср |
||||||||||||
Энтальпия газов на выходе из топки |
I˝т |
кДж/кг |
Таблица 3. |
10394 |
||||||||
Количество тепла, воспринятого в топке излучением |
Qтл |
кДж/кг |
φ · (Qт – I˝т) |
7305 |
||||||||
Средняя тепловая нагрузка лучевоспринимающей поверхности нагрева |
qл |
кВт/м2 |
|
Вр · Qтл |
|
111,2 |
||||||
Нл |
||||||||||||
Теплонапряжение топочного объема |
qv |
кВт/м3 |
|
Вр · Qрн |
|
168,7 |
||||||
Vт |
˝ = |
α + 273 |
– 273 |
||
l + M · B̃u0,3· [ |
5,67 · 10-11· ψcр· Fст· (α + 273)3 |
]0,6 |
||
φ · Вр· (VC)ср |
˝ = |
(1819 + 273) |
–273=1126,3 °C |
||
1 + 0,522·0,945 ·[ |
5,67·10-11·0,4·559·(1819 + 273)3 |
]0,6 |
||
0,9935·8,202·10,57 |
На этом расчет топки считается законченным.
