Полы по железобетонному перекрытию

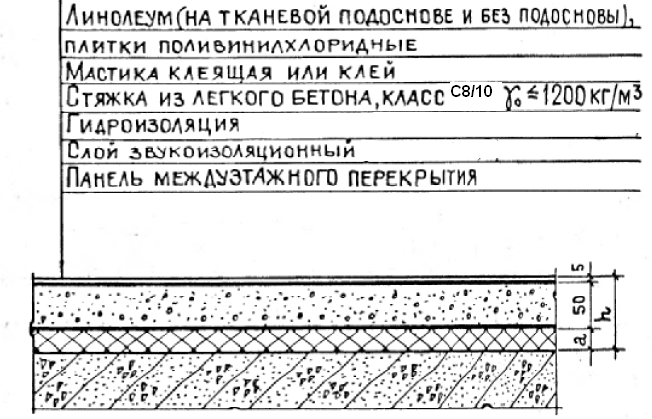

Рисунок Устройство линолеумного пола по перекрытию
Рисунок Устройство пола из древесноволокнистых плит по перекрытию

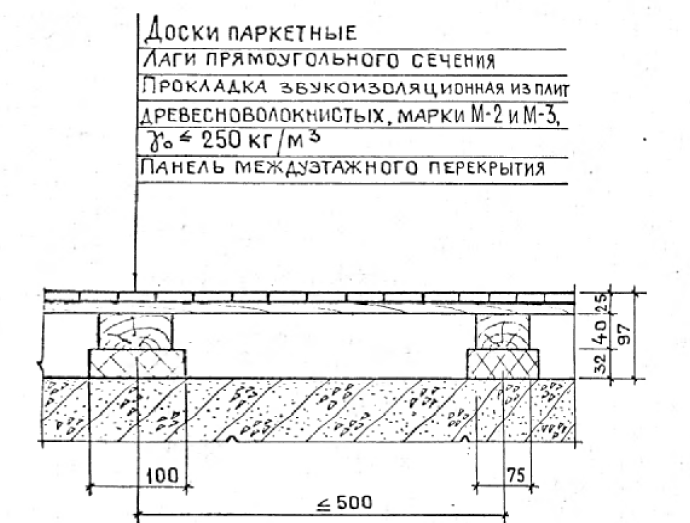

Рисунок Устройство паркетного пола по перекрытию

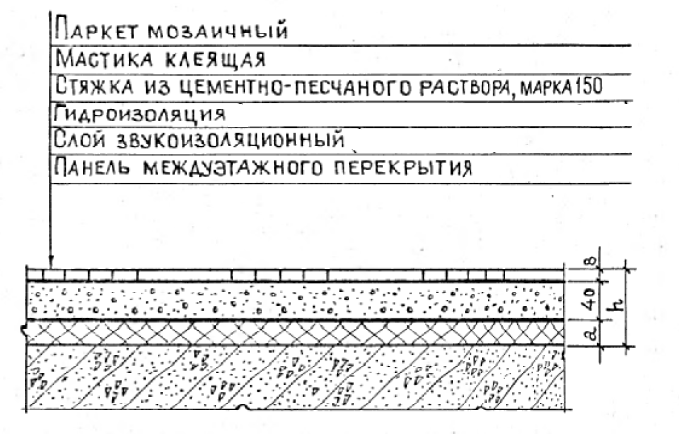

Рисунок Устройство паркетного пола по перекрытию

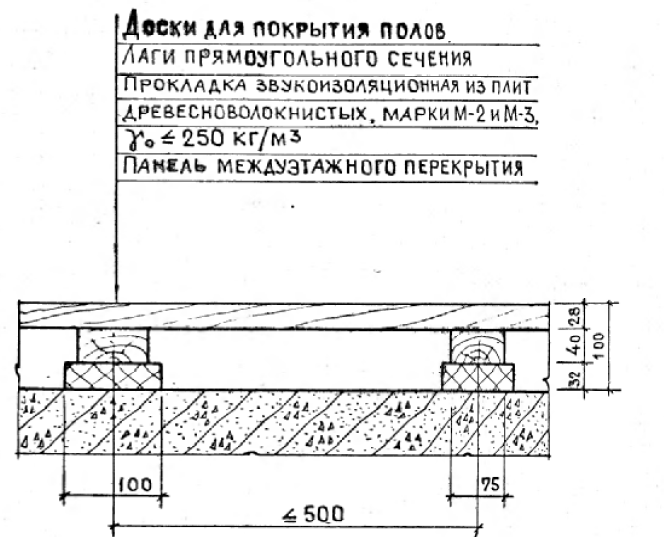

Рисунок Устройство дощатого пола по перекрытию
НАЗНАЧЕНИЕ ТИПОВ ПОКРЫТИЙ ПОЛОВ ЖИЛЫХ ЗДАНИЙ
№ п/п |
Помещения |
Покрытие |
1 |
Жилые комнаты |
Линолеум Дощатое Сверхтвердые древесно-волокнистые плиты Паркетное |
2 |
Коридоры |
Линолеум Поливинилхлоридные плитки Дощатое Сверхтвердые древесно-волокнистые плиты Паркетное |
3 |
Ванные, душевые, умывальные, уборные, топочные |
Цементно-бетонное шлифованное1 Мозаично-бетонное шлифованное1 Керамическая плитка |
4 |
Кухни |
Линолеум Поливинилхлоридные плитки Дощатое Сверхтвердые древесно-волокнистые плиты |
1 Для покрытий следует применять бетон класса не ниже С16/20.
Тёплые полы
Теплый пол. Бетонная система.
Бетонные системы устанавливаются в большинстве случаев. Трубопроводы водяного теплого пола заливаются бетоном и дополнительных распределителей тепла не требуется.
рис 1. |
|
Бетонная стяжка должна быть не менее 30мм над трубопроводами. В противном случае возможен эффект «зебры», т.е. недостаточная толщина стяжки приведет к неравномерному распределению тепла по поверхности пола.
Бетонные системы водяных теплых полов проектируются и устанавливаются, как основные системы отопления.
ПОЛИЭТИЛЕНОВАЯ ПЛЕНКА
Выполняет функцию влагоустойчивой изоляции.
В случае применения пенопластовых плит с подклеенной фольгой, или изоляции по периметру в виде вспененного полиуретана с приклеенной пленкой, или выполненной гидроизоляции, дополнительная изоляция не требуется.
ТЕПЛОИЗОЛЯЦИОННЫЙ СЛОЙ
Полистирольная плита выполняет функцию тепловой изоляции и состоит из жесткой волокнистой минеральной плиты.
Полистирольная плита должна быть плотностью не менее 35 мг/м куб. Толщиной 30мм -90мм, в зависимости от теплопотерь пола и теплового режима помещения. С целью устранения тепловых мостов между плитами нельзя допускать никаких щелей. В случае применения плит из минерального волокна допускаются неровности слоя изоляции до 5 мм.
АРМАТУРНАЯ СЕТКА
Размер ячейки 150*150 мм. (100*100мм), толщина 4-5 мм. Укладывается на полистирол. При двойном армировании может дополнительно укладываться поверх труб теплого пола.
ДЕМПФЕРНАЯ ЛЕНТА
Укладывается по периметру помещений до заливки бетоном. Демпферная лента выполняет две функции:
термического разрыва от боковых стен;
тепловой изоляции, ограничивающей затраты тепла через боковую стену.
Толщина демпферной ленты составляет минимум 5 мм. Выполняется из вспененного полиуретана с приваренной полиэтиленовой пленкой, выполняющей одновременно роль изоляции влагоустойчивой. Высота тепловой изоляции должна быть равна высоте отливки бетона.
БЕТОННАЯ СТЯЖКА
На арматурную сетку укладывается тепловая труба с шагом 100-300 мм и выбранным типом укладки ("ракушка" или "змейка") в зависимости от конструктивного решения. Труба крепится к арматурной сетке с помощью пластиковых хомутов. В местах компенсационных швов на тепловую трубу надевается защитная гофро -труба. Каждая петля тепловой трубы начинается и заканчивается в распределительном коллекторе, т.е. без стыков.
Заливка бетона осуществляется после монтажа контуров и проведения гидравлических испытаний. Толщина стяжки должна быть не менее 30мм над трубой. Марка бетона -не ниже М-300 (В22,5).
ЧИСТОВОЕ ПОКРЫТИЕ
Укладывается поверх бетонной стяжки.
Конструкция водяных теплых полов соответствует СНиП 2.03.13-88 и чертежам типовых деталей полов 2.144-1/8 (узлы 63,69,75,81,87), 2.244-1 (узлы 140,147,149,160,161).
