2. Регулировки

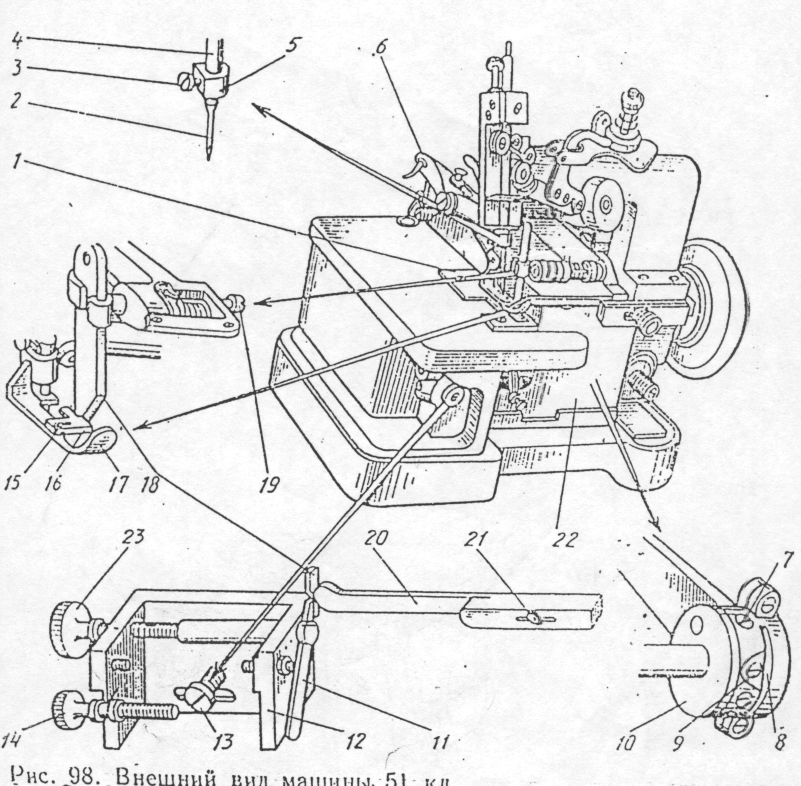

- Длина стежка – ослабление винта ( 7 ) который крепит ползун

( 8 ) с эксцентриком внутри корпуса ( 10 ), поворот винта ( 9 ), который соединяет положение ползуна и эксцентрика относительно главного вала. При вывертывании винта ( 9 ) длина стежка увеличивается.

- Ширину обмётывания – регулируют перемещением ножей (11) (18) относительно линии движения иглы. Ослабить винт (21), переместить пластину (20) ( служит для отвода обрезной кромки ). Ослабляют винт (13) и с помощью винта ( 14 ) перемещают колодку (12) вправо или в лево от линии движения иглы. Ослабив винт (15), палец (16) лапки (17) перемещают поперёк лапки. Петлеобразующий палец (10) должен совпадать со срезом материала.

- Положение нижнего ножа параллельно по высоте регулирует его вертикальным перемещением после ослабления гайки ( 23 ) ( по верхнему уровню игольной пластины ( 1 )

Тема 5 Швейні машини зигзагоподібної строчки.

Лекція 5.1 Класификация машин зигзагообразной строчки.

1. Назначение зигзагообразной строчки

2. Принцип образования зигзагообразной строчки

1.Зигзагообразная строчка применяется в швейной промышленности, выполняется на машинах челночного и цепного стежка.

Строчки применяют:

- для отделки края деталей

- для сшивания материалов встык

- для пришивания фурнитуры

- для отделки деталей

- для настрачивания аппликации, кружев.

- обработки петель, изготовления закрепок

- пришивание эластичной тесьмы

- для выполнения выстёгивания, и подшивочных работ

Игла кроме вертикальных движений совершает движения поперек строчки, челнок развернут так, что бы плоскость его вращения была параллельна плоскости отклонения иглы и увеличена в размерах.

Принцип образования строчки:

1. игла делает левый прокол 1и при подьеме из крайнего нижнего положения образуют петлю из верхней нитки, которую захватывает носик челнока и обводит вокруг шпульки

2. игла выходит из материала, отклоняется поперек строчки, рейка в этот момент перемещает материал на шаг строчки, игла делает правый прокол 2 процесс повторяется.

На отделочных операциях для особо прочного скрепления деталей применяют многоукольные зигзагообразные строчки на одно игольных и двух игольных машинах.

Для выполнения двух линейных строчек используют специальные иглодержатели, которые взаимодействуют с одним челноком.

Программирующий элемент, сообщающий горизонтальные отклонения иглы – копир.

Лекція 5.2 Характеристика и конструктивные особенности машин зигзагообразной строчки

1. Техническая и технологическая характеристика машин

2. Механизм иглы

1. Машина 26кл пмз

Предназначена для обработки деталей одежды из х/б и шерстяных тканей зигзагообразной строчкой челночного переплетения.

- скорость вращения главного вала 2500 ст/мин

- длинна стежка до 5мм

- ширина зигзага до 9мм

- толщина сшиваемых материалов до 6мм

- механизм иглы кривошипно - шатунный с горизонтальными отклонениями поперек строчки

- челнок - центрально шпульный равномерно вращающийся

( увеличен в диаметре )

- нитепритягиватель шарнирно- рычажного типа

Машина 1026кл

Для выполнения стегально- подшивочных работ зигзагообразной строчкой челночного стежка, для тонких и средних тканей.

- скорость 4,500 ст/мин

Машина 335 – 121

Для обработки костюмных и пальтовых тканей ( 4000 ст/мин )

Машина 335 – 221

Для обработки трикотажных и легких тканей (4000 ст/мин ). Устройство для закрепки

Машина 337кл Минерва 55кл ПМЗ

Для притачивания кружев зигзагообразной двух ниточной челночной строчкой с одновременной обрезкой тканей под кружевом ( верхний нож не подвижный, нижний подвижный, работает синхронно с иглой )

Машина 72520/101кл Минерва	Машина 75кл ПМЗ
Для выполнения вышивальных отделочных строчек зигзагообразным челночным стежком.	Для выполнения вышивальных отделочных строчек зигзагообразным челночным стежком.
Одно или двух игольная	одноигольная
Может выполнять 12 – 13 видов строчек.	Может выполнять7 видов строчек.
Есть съемный диск копир	Есть съемный диск копир
Скорость 4,200 об/мин	Скорость1,500об/мин
