Лекція2. 11 Машины для выполнения строчки с посадкой ткани
План
Технологическая и техническая характеристика машин 297кл ОЗЛМ и 302кл ПМЗ.
2. Конструктивные особенности машин
При изготовлении изделий на некоторых операциях требуется посадка верхнего или нижнего слоя ткани. Для выполнения строчки с посадкой применяют машины 297кл, 302кл, 302 – 1кл, 302 – 2кл, 206кл ПМЗ.
Класс: 550 – 16 – 23
550 – 16 – 26 «Дюркоп»
Каланковые машины двухниточного челночного стежка с прерывным, нижним ленточным и деференцированым верхним ленточным транспортера, для втачивания рукава пиджака.
Машина 297кл
Для стачивания деталей изделий из пальтовых и костюмных тканей с посадкой нижнего слоя ткани и одновременной обрезкой края шва ( обтачивания борта, лацкана, воротников ).
Основные рабочие органы
Игла – кривошипно- шатунный механизм
Челнок – центрально -шпульный равномерно вращающийся
Нитепритягиватель – кулачкового типа.
Нижняя и верхние рейки ( верхняя установлена в прорези лапки )
Нож
Подвижная лапка
Техническая характеристика
- частота вращения главного вала до 2500 об. в минуту;
- длинна стежка от 0 – 3мм;
- толщина стачиваемых тканей 7 – 8мм;
- расстояние от среза детали до строчки 3.5мм,5.7мм;
- величина посадки при длине стежка 2.5;
- иглы - №100 – 130
Верхняя рейка продвинет верхний слой ткани на меньшую величину чем нижняя рейка - нижний слой.
Величина посадки регулируется с помощью коленного рычага под крышкой рабочего стола.
Величина посадки фиксируется на световом табло из 6 лампочек, одна лампочка 4% ( до 25% )
Машина 302кл ПМЗ
Для втачивания рукава в пройму легкие ткани с посадкой верхнего слоя ткани.
302 – 1 для костюмных тканей без предварительного вметывания рукава.
302 – 2 для пальтовой ткани.
Для удобства работы, машина имеет низкую колонку ( 30мм ).
Техническая характеристика
- частота вращения главного вала до 2000 об. в минуту;
- длинна стежка от 0 – 3мм ( 4.5 ) 302- 2кл;
- толщина стачиваемых тканей 3мм ( 302 – (2 – 5мм) ;
- величина посадки 25%;
- иглы №75 – 90, 302 – 1, 302 – 2 - №90 – 120.
Контроль посадки фиксируется стрелкой на градусной шкале.
Механизм челнока – центрально-шпульний с отводчиком шпуледержателя ( для свободного прохода нитки между выступом на шпуледержателе и пазом игольной пластины при обводе её вокруг подвижного шпуледержателя).
Верхняя рейка выполнена в виде лапки получает движение по траектории эллипса.

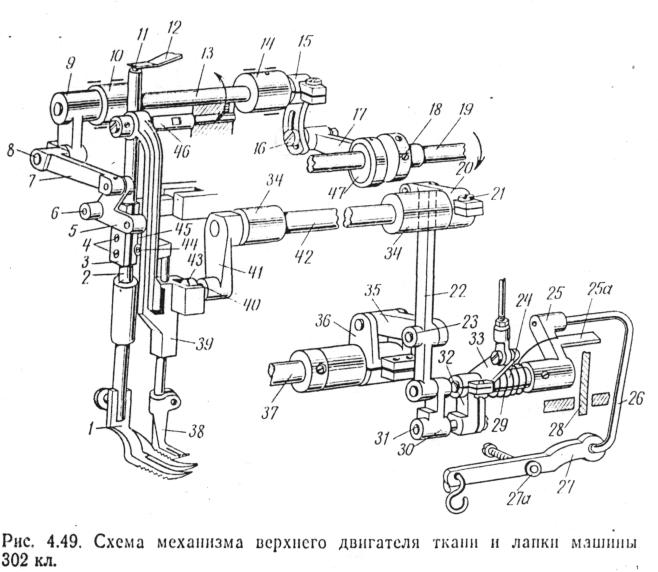

Схема механизма верхнего двигателя ткани (верхней рейки )
расположена ниже.
Машина 550 – 16 – 23кл «Дюркопп»
Колонкова машина зі стрічковим транспортером, які є ідеальним для всіх видів матеріалів; працює спокійно, не пошкоджує матерію, верхній транспортер без ускладнення проходить попередні шви.
Ця машина є простою версією без дісплею, але з програмним керуванням посадкою рукавів; 99 програм, кожна із ділянками на кожний шов.
За значення посадки ( 31 ) вимикають колінним перемикачем. Програмування посадки відбувається способом відбирання. Можливе відображення першого шва.
Машина 275кл «Дюркопп»
-одноголкова подвійного човникового стібка, для пошиття одягу з різних матеріалів ( від легких, до середньоважких, джинсових ).
Виконує як безпосадкові, так і з різними посадками, призборюванням, та складанням у складки верхнього і нижнього шарів тканини.
Має нижній транспортер, та верхній диференційний транспортер – лапку.
Особливості:
- автоматична обрізка ниток, підйом лапки, закріпка.
- два регульовані диски зі шкалами, для гладенького шиття та шиття з посадкою.
- вісім програм, які викликаються колінним перемикачам.
- транспортер – лапка, положення якої регулюється залежно від шва
- швидкість до 5.000 тисяч стібків за хвилину.
- довжина стібка 4мм.
- товщина матеріалу до 6мм.
ТЕСТ-КОНТРОЛЬ
з теми „Швейні машини з одночасним припосаджуванням”
Яку машину використовують : - для обшивання бортів, лацканів
- для вшивання рукавів у пройму?
а) 297 кл.
б) 302 кл.
в) 550 кл.
2.Виберіть машину, яка припосаджує – верхній шар тканини
- нижній шар тканини
а) 275 кл.
б) 302 кл.
в) 297 кл.
3. Оберіть конструктивні особливості машини - 302 кл.
- 297 кл.
а)диференційний механізм переміщення тканини
б)механізм верхньої зубчастої рейки
в) механізм ножів
4. Назвіть деталі вузлу
– вертикальних переміщень верхньої зубчастої рейки
( 17- шатун, 7- серьга, 38- рейка)
- горизонтальних переміщень верхньої зубчастої рейки
( 37- вал просунення, 22- шатун, 41- коромисло)
5. Скільки вузлів переміщення має верхня зубчаста рейка та чому?
а) 1
б) 2
в) 3
6. Який шар тканини посаджується
-при обшиванні клапана кишені підкладкою?
- при вшиванні рукава піджаку у пройму?
а) верхнього
б) нижнього
в) посадка не виконується
