Выбор и расчет профиля наклонно-направленной скважины
Принимается для бурения наклонно-направленной скважины на данной площади 3-х участковый профиль, состоящий из вертикального участка, искривленного участка и прямолинейно-наклонного участка. Учитывается для расчета, что третий участок представляет приблизительно прямую линию. Глубина зарезки наклонного ствола на глубине 200 метров. Радиус кривизны искривлённого участка составляет: R=400метров.
Определяется интенсивность искривления ствола скважины о (искривление на длине 10 м в градусах) по формуле:
град/10 м
где R=400 метров – проектный радиус искривления.
град/10 м.
Расчет наклонного ствола скважины
Исходные данные:
Глубина скважины по вертикали
.
Глубина скважины до кровли Башкирского яруса
.
Глубина зарезки наклонного ствола
.
Диаметр долота
.
Смещение на кровлю Башкирского яруса
.
Радиус искривления R=400 метров.
Определяется максимальный угол наклона ствола скважины
.
Определяется горизонтальная проекция искривленного участка
.
Определяется вертикальная проекция искривленного участка
.
Определяется вертикальная проекция прямолинейного наклонного участка
.
Определяется горизонтальная проекция прямолинейного наклонного участка
.
Определяется длина искривленного участка
.
Определяется
длина прямолинейного наклонного участка
.
Определяется глубина скважины по стволу
.

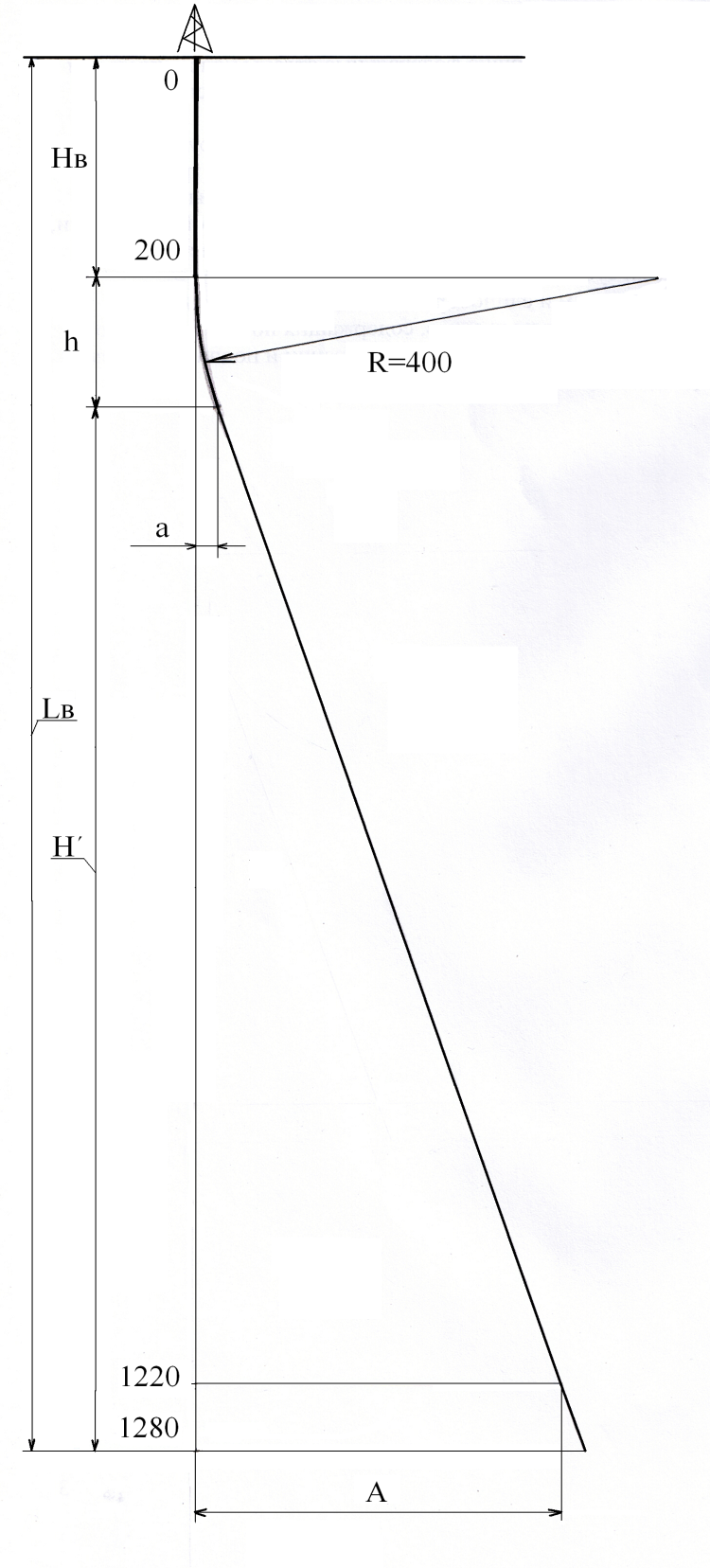

Профиль наклонно-направленной скважины
Рис.
5.
Обоснование способа вскрытия продуктивного горизонта.
Технология
вскрытия пласта не отличается от
технологии бурения скважины, за
исключением выбора типа бурового
раствора. Согласно групповому проекту
на строительство скважин на
Чутырско-Киенгопском месторождении,
вскрытие продуктивного пласта должно
осуществляться с применением
минерализованного крахмально-биополимерного
раствора (МКБПР), который имеет следующие
параметры:
Таблица 21
Параметры бурового раствора: |
|||||||||
Плотность, г/см3. |
Вязкость, с. |
Водоотдача, см3/30 мин. |
СНС, мгс/см2 через |
рН |
Пластическая вязкость, сантипуаз |
ДНС, дин/ см2 |
Содержание песка, % |
Общая минерализация, г/л |
|
1 мин. |
10 мин. |
||||||||
1,12-1,14 |
40-60 |
5 |
3-5 |
9-12 |
6-7 |
15-25 |
20-60 |
До 1,0 |
170 (поCaCl2) |
Расчёт обсадных колонн на прочность. Расчёт эксплуатационной колонны.

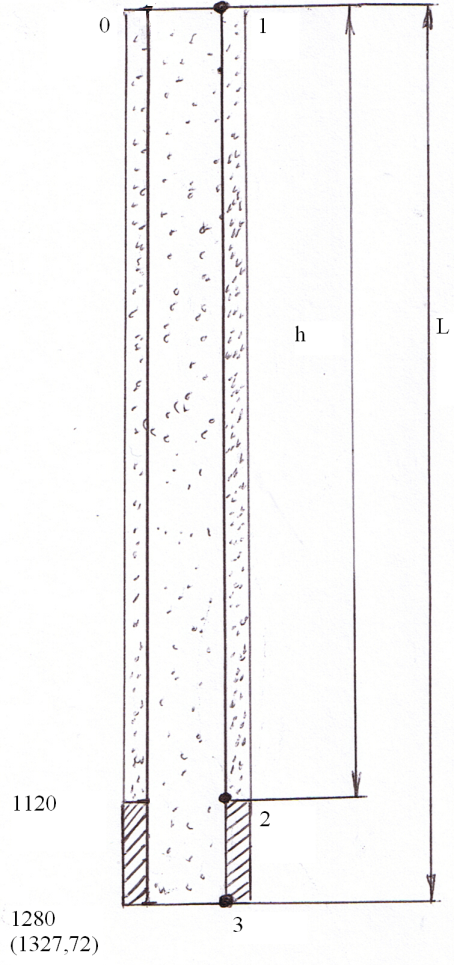

Окончание цементирования первой ступени:
Рис. 6.
L=1280 м. - по вертикали; 1327,72 м – по стволу.
h=1120 м.
H=0 м.
Расчёт наружных избыточных давлений:
ρцр1=1,835 г/см³=1835 кг/м³
ρцр2=1,4 г/см³=1400 кг/м³
Выбор плотности тампонажных растворов будет обоснован далее.
В точке 1: Рни=0 МПа
В точке 2: Рни=0 МПа
В точке 3: Рни=0,01∙(ρцр∙(1-К)∙(L- h) + ρбр∙ h - ρбр∙ L)= 0,01∙(1,835∙(1280-1120)∙(1-0,25)+1,12∙1120-1,12∙1280)= 0,41МПа
К=0,25 – коэффициент разгрузки цементного кольца для труб диаметром 114-178 мм.
Расчёт внутренних избыточных давлений:
Давление открытия циркуляционных отверстий может достигать:
Ро.ц.о.=20 МПа, тогда
В точке 1: Рви=20 МПа
В точке 2: Рви=20+0,01ρб.р.∙ h -0,01(ρбуф∙ hбуф+ ρб.р.∙ (h- hбуф))=
=20+0,01∙1,12∙1120-0,01∙(1,02∙100,83+1,12∙(1120-100,83))=20,1 МПа
В точке 3: Рви=20+0,01ρб.р.∙ L -0,01(ρцр∙ (L –h)∙(1-К) + ρбуф∙ hбуф +ρб.р.∙ (h- hбуф))= 20+0,01∙1,12∙1280-0,01∙(1,835∙(1280-1120)∙(1-0,25)+
+1,02∙100,83+1,12∙(1120-100,83))=19,69 МПа
