Пластовые давления и минимальные значения плотности бурового раствора:
ρ=100∙Рпл∙К/Н.
Таблица 19
Интервал |
Пластовое давление |
Вид флюида |
Минимальная плотность бурового раствора, г/см³ |
0-150 |
0-1,47 МПа |
Вода |
1,078 |
150-530 |
1,47-5,20 МПа |
Вода |
1,079 |
530-1180 |
5,20-11,57 МПа |
Вода |
1,079 |
1210-1214 |
11,08 МПа |
Газ |
0,96 |
1214-1218 |
11,08 МПа |
Нефть |
0,96 |
1225-1230 |
12,16 МПа |
Газ |
1,038 |
1230-1260 |
12,26 МПа |
Нефть |
1,022 |
1265-1300 |
12,65-13,04 МПа |
Вода |
1,053 |
Типы и параметры буровых растворов выбираются согласно групповому проекту.
Глубины по стволу:
Интервал 0-30 м. бурить на пресной глинистой суспензии плотностью 1,10-1,12 г/см³.
Интервал 30-615,24 м. бурить на пресной глинистой суспензии плотностью 1,12-1,16 г/см³.
Интервал 615,24-1139 бурить на минерализованном естественном растворе плотностью 1,12-1,14 г/см³.
Интервал 1139-1327,72 бурить на минерализованном крахмально-биополимерном растворе плотностью 1,12-1,14 г/см³.
Проверка соответствия плотности применяемых растворов для обеспечения необходимой репресии на пласт:
Рпл1280=12,8
МПа
Ргрп1280=18,95 МПа
Рзаб=1,12∙1280/100=14,3 МПа
12,8 МПа < 14,3 МПа < 18,95 МПа
Применение данных буровых растворов исключает возможность возникновения проявлений и поглощений, обеспечивает оптимальные условия бурения.
Оборудование устья скважины.
Устье скважины оборудуется превентором ОП-4-230/80х35 по ГОСТ 13862-90.
Максимальные давления, возникающие на устье скважины при полном замещении промывочной жидкости пластовым флюидом при закрытом превенторе:
При нефтепроявлении из пласта C2vr 1214 – 1218 м.:
Ру=11,08-1214∙0,886/100=0,32 МПа.
0,886 г/см³ - плотность нефти.
При нефтепроявлении из пласта C2b 1230 – 1260 м.:
Ру=12,25-1230∙0,877/100=1,47 МПа.
0,877 г/см³ - плотность нефти.
При газопроявлении из пласта C2vr 1210 – 1218 м.:
Ру=Рпл=11,08 МПа.
При газопроявлении из пласта C2b 1225 – 1230 м.:
Ру=Рпл=12,16 МПа.
При водопроявлении из пласта C2b 1265 – 1300 м.:
Ру=13,04-1280∙1,17/100=-1,94 МПа.
1,17 г/см³ - плотность пластовой воды.

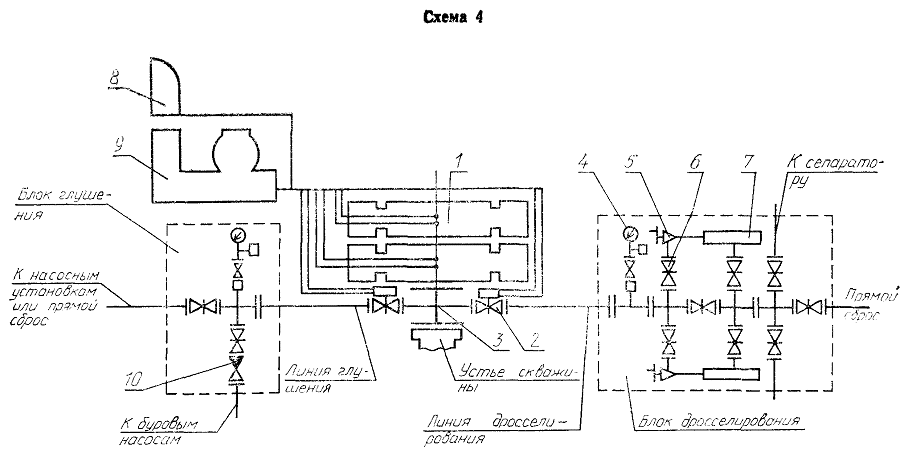

1
- плашечный превентор; 2
- задвижка с гидравлическим управлением;
3
- устьевая крестовина; 4
- манометр
с запорным и разрядным устройствами и
разделителем сред; 5
- дроссель регулируемый с ручным
управлением; 6
- задвижка
с ручным управлением; 7
- гаситель потока; 8
- вспомогательный пульт; 9
- станция
гидравлического управления;
10 -
обратный клапан
Рис. 4.
Основные параметры и размеры превенторов по гост 13862-90
Таблица 20
Условный проход, мм |
Рабочее давление Рр, МПа |
Диаметр прохода, мм |
Нагрузка на плашки, кН, не менее |
Диаметр труб, уплотняемых плашками, мм |
Высота превенторов, мм, не более |
Масса превенторов, кг, не более |
|||
от давления скважины |
от веса колонны |
ПК |
ПП |
ПК |
ПП |
||||
230 |
|
230 |
|
|
От 60,3 до 177,8 |
|
|
|
|
35 |
450 |
1100 |
1180 |
550 |
3025 |
1500 |
|||
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|||
Устанавливается колонная головка ОКК1-21-146х245.
