Расчёт направления.
Вычисление наружного диаметра направления:
dн.напр= dд.конд + 2(в +)=295,3+2∙(5+9,5)=324,3 мм., по ГОСТ 632 – 80 принимаются трубы с трапецеидальной резьбой ОТТМ с условным диаметром 324 мм. Группа прочности Д.
Размеры, мм. по ГОСТ 632 – 80.
Таблица 16
Условный диаметр  |
		Труба  |
		Муфта  |
	|||||||
Наружный диаметр  |
		Толщина стенки  |
		Внутренний диаметр  |
		Масса 1 м., кг.  |
		Наружный диаметр  |
		Длина  |
		Масса, кг.  |
	|||
Dн  |
		Dс  |
		Dн  |
		Dс  |
	||||||
324  |
		323,9  |
		9,5
  |
		304,9
  |
		73,6
  |
		351,0  |
		-  |
		218  |
		26,1  |
		-  |

Вычисление диаметра долота для бурения под направление:
н = 39-45 мм. для труб диаметром 324 – 426 мм.
dд = dм + 2н = 351,0+39=390 мм.
Принимается dд= 393,7 мм. по ГОСТ 20692-2003.
Минимально допустимая разность диаметров муфт обсадных труб и скважин
Таблица 17
Номинальный диаметр обсадных труб dн, мм  |
		||||
114 127  |
			140 146  |
			168 178 194 219 245  |
			273 299  |
			324 340 351 377 426  |

Разность диаметров* н, мм  |
		||||
15  |
			20  |
			25  |
			35  |
			39-45  |

  |
		||||
Глубина спуска направления определяется необходимостью перекрытия верхних неустойчивых пород а также для обеспечения циркуляции жидкости. Исходя из практики бурения скважин в данном районе, а также по геологическому строению устанавливается глубина спуска направления 30 метров.
Конструкция скважины:
Таблица 18
Колонна (наименование)  |
		Диаметр, мм  |
		Глубина спуска колонны, м  |
		Интервалы цементирования (по вертикали), м  |
	|
колонны  |
		долота  |
	|||
1  |
		2  |
		3  |
		4  |
		5  |

направление  |
		324  |
		393,7  |
		30  |
		0-30  |

кондуктор  |
		245  |
		295,3  |
		600 (615,24)  |
		0-600  |

Эксплуатационная колонна  |
		146  |
		215,9  |
		1280 (1327,72)  |
		0-1280  |

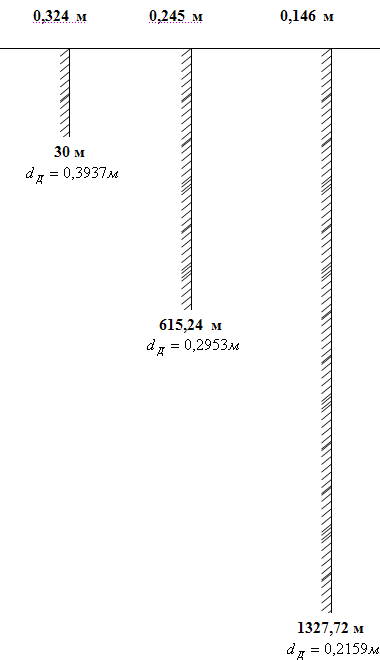

Конструкция скважины
Рис. 3.
Выбор типа и параметров буровых растворов.
Проектные решения по выбору плотности бурового раствора должны предусматривать создание столбом раствора гидростатического давления на забой скважины и вскрытия продуктивного горизонта, превышающего проектные пластовые давления на величину не менее:
- 10 % для скважин глубиной до 1200 м (интервалов от 0 до 1200 м).
- 5 % для интервалов от 1200 м до проектной глубины.
В
необходимых случаях проектом может
устанавливаться большая плотность
раствора, но при этом противодавление
на горизонты не должно превышать
пластовые давления на 15 кгс/см2
 (1,5
МПа) для скважин глубиной до 1200 м и 25-30
кгс/см2
 (2,5-3,0
МПа) для более глубоких скважин.
