МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ ФЕДЕРАЛЬНОЕ АГЕНСТВО ПО ОБРАЗОВАНИЮ ГОУВПО «УДМУРТСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ»
Кафедра разработки и эксплуатации нефтяных и газовых месторождений
К у р с о в О Й П р о Е К т на тему: Разработка проекта заканчивания эксплуатационной скважины глубиной 1328 м на Чутырско-Киенгопском месторождении
по дисциплине: Заканчивание скважин
ЗС.КП.012.10.ПЗ
2010 |
Содержание.
ВВЕДЕНИЕ 3 исходные Данные 6 |
Проектирование конструкции скважины 11 Выбор типа и параметров буровых растворов 18 |
ОБОРУДОВАНИЕ УСТЬЯ СКВАЖИНЫ 20 ВЫБОР И РАСЧЕТ ПРОФИЛЯ НАКЛОННО-НАПРАВЛЕННОЙ СКВАЖИНЫ 22 |
ОБОСНОВАНИЕ СПОСОБА ВСКРЫТИЯ ПРОДУКТИВНОГО ГОРИЗОНТА 24 |
РАСЧЁТ ОБСАДНЫХ КОЛОНН НА ПРОЧНОСТЬ 25 |
ОБОСНОВАНИЕ СОСТАВА ТЕХНОЛОГИЧЕСКОЙ ОСНАСТКИ И РАЗМЕЩЕНИЯ ЕЁ ЭЛЕМЕНТОВ НА ОБСАДНОЙ КОЛОННЕ 35 |
ПОДГОТОВКА СТВОЛА СКВАЖИНЫ И СПУСК ОБСАДНОЙ КОЛОННЫ 41 |
Цементирование скважинЫ 44 |
РАЗРАБОТКА ТЕХНОЛОГИЧЕСКОЙ СХЕМЫ ОБВЯЗКИ ЦЕМЕНТИРОВОЧНОЙ ТЕХНИКИ 62 |
ОБОСНОВАНИЕ СПОСОБА КОНТРОЛЯ КАЧЕСТВА ЦЕМЕНТИРОВАНИЯ 62 |
ОБОСНОВАНИЕ СПОСОБА ВТОРИЧНОГО ВСКРЫТИЯ ПРОДУКТИВНЫХ ГОРИЗОНТОВ 63 |
ВЫБОР СПОСОБА ОСВОЕНИЯ СКВАЖИНЫ 65 |
ВОПРОСЫ ОХРАНЫ ТРУДА, ОКРУЖАЮЩЕЙ СРЕДЫ И ТЕХНИКИ БЕЗОПАСНОСТИ 66 |
СПИСОК ЛИТЕРАТУРЫ 71 |
В ведение. Общие сведения о месторождении
Чутырско-Киенгопское месторождение нефти и газа открыто в 1962 г., расположено в центральной части Удмуртской Республики на территории Якшур-Бодьинского и Игринского районов, в 60 км от г. Ижевска. По территории месторождения проходит шоссейная дорога с асфальтированным покрытием I класса, соединяющая г. Ижевск, г. Игру и г. Глазов. Западнее в 25 км от месторождения проходит железная дорога, соединяющая крупные железнодорожные станции Ижевск, Игра, Балезино и Глазов. Разработку месторождения осуществляет НГДП «Удмуртнефтьсевер» ОАО "Удмуртнефть", расположенные в г. Ижевск. Владельцем лицензий с 1996 г. является ОАО «Удмуртнефть» выданы сроком до 31.03.2017г. Непосредственно к Чутырско-Киенгопскому месторождению примыкают Сундурско-Нязинское, Патраковское и Центральное месторождения (рис. 1). Ближайшими, крупными разрабатываемыми месторождениями являются Мишкинское, Красногорское и Гремихинское.
По характеру рельефа, район представляет собой слабо приподнятую равнину с небольшим увалами и отдельными холмами. Средние отметки возвышенностей + 200-250м. Гидрографическая сеть района представлена большим количеством рек и речек, имеющих запруды во многих местах. Основными реками являются Лоза с правыми притоками Итой и Нязью, и Иж с притоками Селычка и Малый Иж. Около 3/4 площади месторождения занято лесом.
Климат умеренно континентальный с относительно коротким теплым летом и холодной продолжительной зимой. Среднегодовое количество осадков составляет около 500 мм. и основное количество их выпадает в холодное
Изм Лист №
докум. Подп. Дата
Разраб Заварзин
Провер СафроновН. Контр. БУтв
время года. Период с отрицательной температурой начинается в конце октября и кончается в первой половине апреля. Глубина промерзания грунта зимой на открытых и высоких местах достигает 1,2-1,5м.
Рис. 1 Обзорная карта района месторождения
Водоснабжение
месторождения осуществляется от
водозабора на р. Лоза мощностью 35,5 тыс.
куб. м/сут., и от водозабора на р. Сива
мощностью до 6,5 тыс. куб. м/сут. Источником
газоснабжения является попутный газ,
получаемый на установках по подготовке
нефти. Питание электроэнергией
осуществляется от подстанции 220/110/35
Воткинск через подстанцию 110/35/6 Сива и
110/35/6 Кыква.
Геологические запасы в целом по месторождению по состоянию на 01.01.2006 г. составили - 326053 тыс.т. по категории А+В+С1, извлекаемые – 59655 тыс.т., в том числе по Чутырской площади соответственно 175860 и 33361 тыс.т., а по Киенгопской 150204 и 26295 тыс.т.
исходные
Данные.

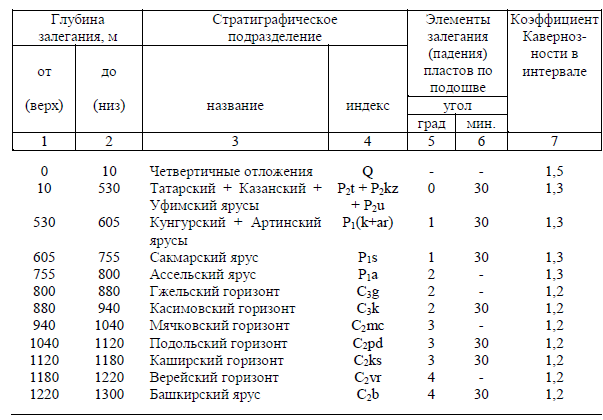

Стратиграфический разрез скважины, элементы залегания и
коэффициенты кавернозности пластов.
Таблица 1

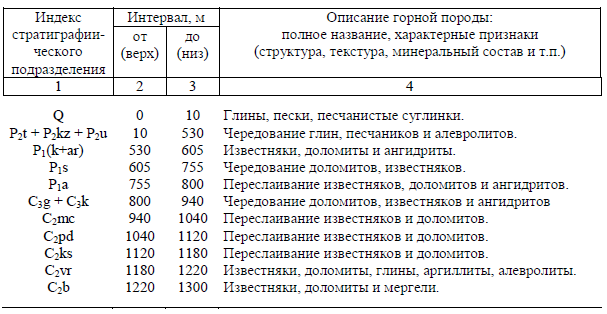

Литологическая характеристика разреза скважины.
Таблица 2

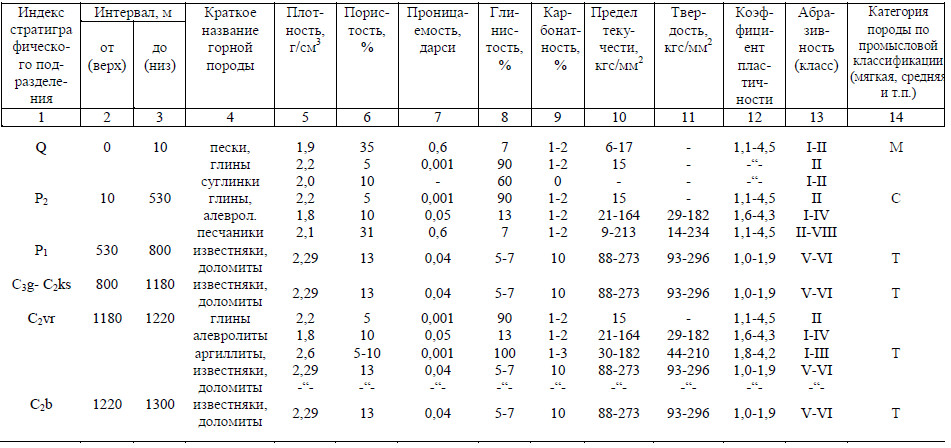

Физико-механические
свойства горных пород по разрезу
скважины.
Таблица 3

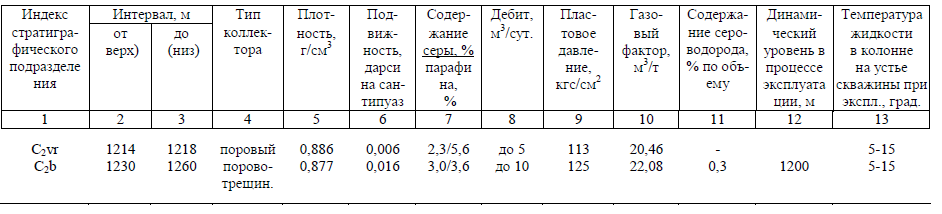

Нефтеносность.
Таблица 4

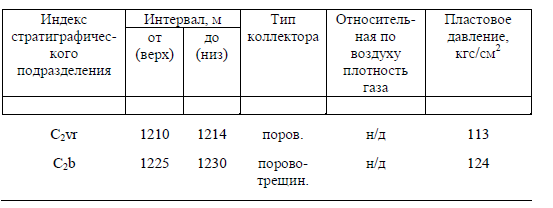

Газоносность.
Таблица 5

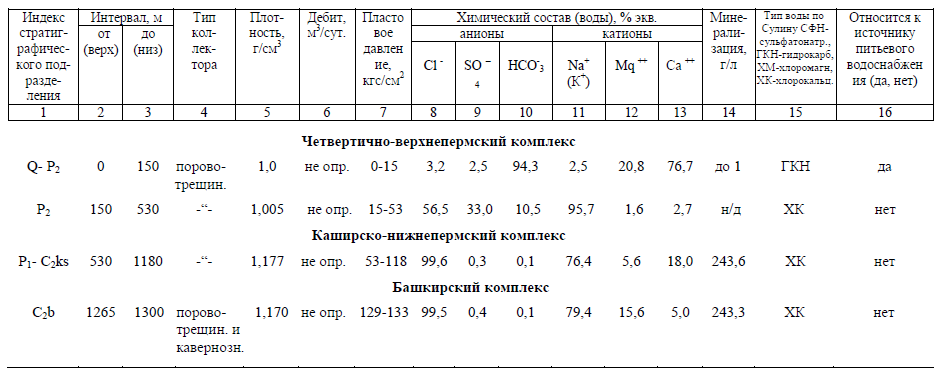

Водоносность.
Таблица 6

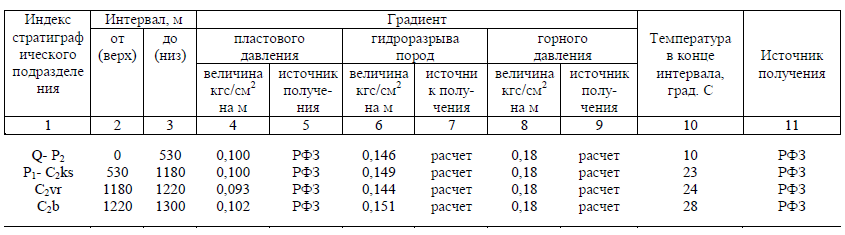

Давление и температура по разрезу скважины.
Таблица 7
Возможные осложнения по разрезу скважины:
Таблица 8: Поглощение бурового раствора.
Таблица

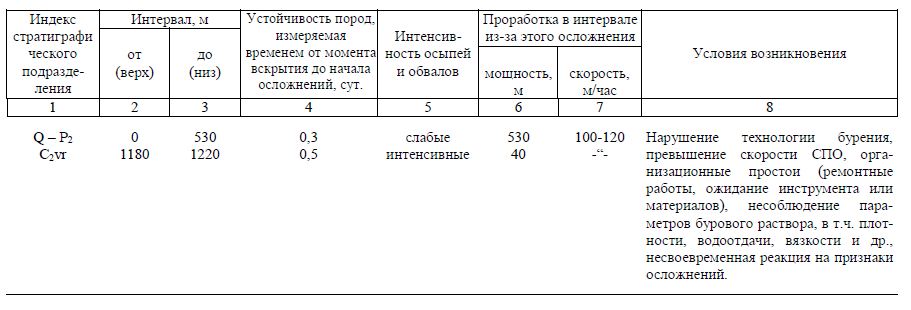

9: Осыпи
и обвалы стенок скважины.

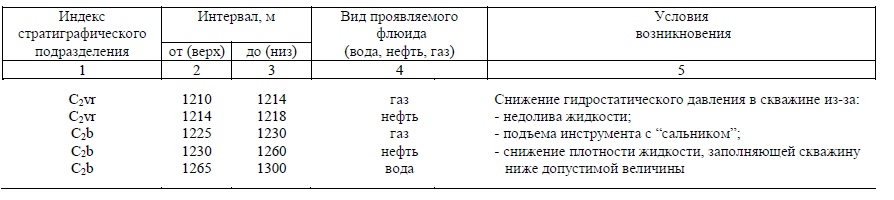

Таблица 10: Нефтегазоводопроявления.

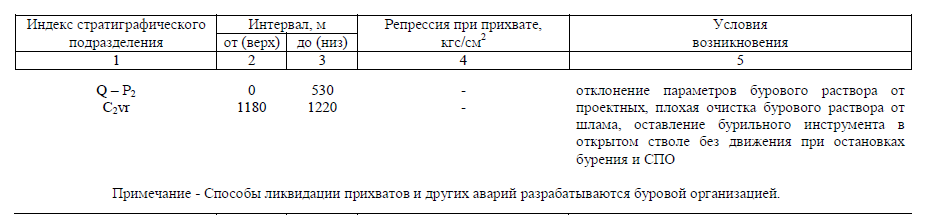

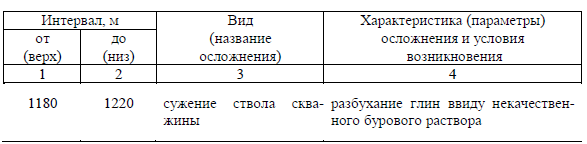

Таблица 11: Прихватоопасные зоны.
Таблица 12: Прочие возможные осложнения.

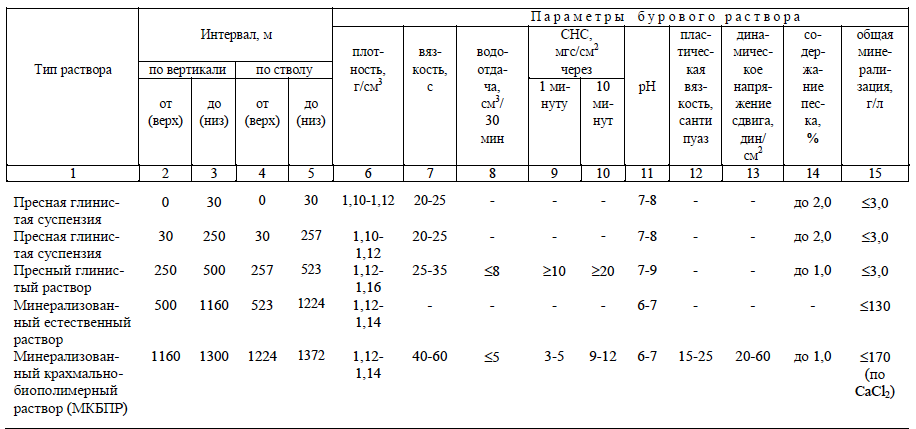

Типы
и параметры буровых растворов.
Таблица 13.
Проектирование
конструкции скважины.
Оптимальное число обсадных колонн и глубины установки их башмаков при проектировании конструкции скважин определяются по числу зон с несовместимыми условиями бурения, которые строятся сопоставлением градиентов пластовых (поровых) давлений (grad Рпл), давлений гидроразрыва (поглощения) пластов (grad Ргр), прочности и устойчивости пород (grad Руст).
grad Рплz
=
МПа/м,
grad Ргрz
=
МПа/м,
grad Рустz
=
МПа/м,
где Р уст = Рпл Кр – давление относительной устойчивости породы;
Кр – коэффициент резерва.
Вычисление grad Рплz :
В интервале 0-1180 метров grad Рплz = 0,100 кгс/см2 = 0,009807 МПа.
В интервале 1180-1220 метров grad Рплz =0,093 кгс/см2 = 0,00912051 МПа.
В интервале 1220-1300 метров grad Рплz =0,102 кгс/см2 = 0,01000314 МПа.
Вычисление grad Ргрz:
В интервале 0-530 метров grad Ргрz = 0,146 кгс/см2 =0,01431822 МПа.:
В интервале 530-1180 метров grad Ргрz = 0,149 кгс/см2 =0,01461243 МПа.
В интервале 1180-1220 метров grad Ргрz = 0,144 кгс/см2 =0,01412208 МПа.
В интервале 1220-1300 метров grad Ргрz = 0,151 кгс/см2 =0,01480857 МПа.
Вычисление grad Рустz:
В интервале 0-1180 метров grad Рустz = 0,009807∙1,1= 0,0107877 МПа.
В интервале 1180-1200 метров grad Рустz = 0,00912051∙1,1= 0,01033 МПа.
В
интервале 1200-1220 метров grad Рустz
=
0,00912051∙1,05= 0,00957 МПа.
В интервале 1220-1300 метров grad Рустz = 0,01000314∙1,05=0,010503 МПа.
