Приклад виконання практичної роботи

Вихідні дані : з’єднання Ø 100 G8/h8, число груп сортування n = 3.

1 Розраховуємо граничні відхили, розміри з’єднання, зазори (натяги):

1.1 По ДСТУ ISO 286-2:2002 визначаємо граничні відхили

втулки Ø 100 G8 : ES = +0,066 мм , EI = + 0,012 мм.

вала Ø 100 h8 : es = 0 , ei = -0,054 мм.

1.2 Визначаємо граничні розміри

втулки: D max = 100,066 мм, D mіп = 100,012 мм;

вала: d max = 100,00 мм, d mіп = 99,946 мм.

1.3 Визначаємо допуски

втулки: TD = 0,054 мм,

вала: Td = 0,054 мм.

1.4 Посадка з зазором – розраховуємо граничні зазори :

S max = 0,120 мм, S min = 0,012 мм.

2 Визначаємо величину групових допусків:

для втулки

для вала

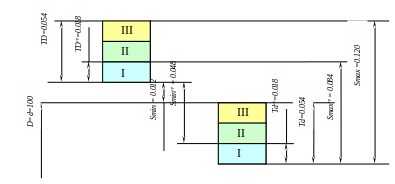

3 Будуємо схему полів допусків і позначуємо групи:

Таблиця 1 – Карта сортувальника

Номер

розмірної групи

Розміри деталей, мм

Групові зазори (натяги), мм

Отвір

Вал

1

Понад

100,012

99,946

0,084

0,048

до

100,030

99,964

2

Понад

100,030

99,964

0,084

0,048

до

100,048

99,982

3

Понад

100,048

99,982

0,084

0,048

до

100,066

100,000

До змісту

ПРАКТИЧНА РОБОТА №3

Тема : Визначення розмірів ланки, що є компенсатором, при складанні за методом припасування

  1. Мета роботи

1.1 Навчитись визначати припуск на пригонку, що є достатнім для компенсації величини перевищення граничних значень замикальної ланки

  1. Завдання

2.1 Визначити розміри заготовки компенсатора для розміру А9 для розмірного ланцюга (додаток 2)

3 Матеріали і джерела, що будуть застосовані

3.1. ДСТУ ISO 286-2-2002 Таблиці квалітетів стандартних допусків і граничних відхилів отворів і валів.

4 Зміст звіту

4.1 Назва роботи, її мета, завдання (вихідні дані – таблиця 2).

4.2 Розрахунок номінальних розмірів складових ланок.

4.3 Вибір і призначення допусків на складові ланки.

4.4 Визначення найбільшої величини компенсації.

4.5 Визначення граничних розмірів компенсатора.

4.6 Визначення розміру заготовки компенсатора.

4.7 Результати розрахунків заносимо до таблиці 1 .

Таблиця 1

Позна-чення ланки

Номіналь-ний розмір ланки, мм

ij,

мкм

Позна-чення основного відхилу

Квалі-тет

Допуск

Т, мкм

Верхній відхил

В, мкм

Нижній відхил

Н, мкм

Середина поля допуску

С, мкм

АΔ

А1

Аn

Таблиця 2 - Вихідні дані

Варіант

АΔ

А1

А2

А3

А4

А5

А6

А7

А8

А10

1

0,2+0,35

16

18

39

18

16

8

6

110

8

2

0,3+0,45

24

30

48

30

24

12

16

160

12

3

0,4+0,25

28

34

56

34

28

16

24

180

16

4

0,5+0,51

38

40

84

40

38

20

16

210

20

5

0,1+0,25

9

10

21

10

9

5

4

64

5

6

0,2+0,35

16

18

39

18

16

8

6

110

8

7

0,3+0,45

24

30

48

30

24

12

16

160

12

8

0,4+0,25

28

34

56

34

28

16

24

180

16

9

0,5+0,51

38

40

84

40

38

20

16

210

20

10

0,1+0,25

9

10

21

10

9

5

4

64

5

11

0,2+0,35

16

18

39

18

16

8

6

110

8

12

0,3+0,45

24

30

48

30

24

12

16

160

12

13

0,4+0,25

28

34

56

34

28

16

24

180

16

14

0,5+0,51

38

40

84

40

38

20

16

210

20

15

0,1+0,25

9

10

21

10

9

5

4

64

5

16

0,2+0,35

16

18

39

18

16

8

6

110

8

17

0,3+0,45

24

30

48

30

24

12

16

160

12

18

0,4+0,25

28

34

56

34

28

16

24

180

16

19

0,5+0,51

38

40

84

40

38

20

16

210

20

20

0,1+0,25

9

10

21

10

9

5

4

64

5

21

0,2+0,35

16

18

39

18

16

8

6

110

8

22

0,3+0,45

24

30

48

30

24

12

16

160

12

23

0,4+0,25

28

34

56

34

28

16

24

180

16

24

0,5+0,51

38

40

84

40

38

20

16

210

20

25

0,1+0,25

9

10

21

10

9

5

4

64

5

26

0,2+0,35

16

18

39

18

16

8

6

110

8

27

0,3+0,45

24

30

48

30

24

12

16

160

12

28

0,4+0,25

28

34

56

34

28

16

24

180

16

29

0,5+0,51

38

40

84

40

38

20

16

210

20

30

0,1+0,25

9

10

21

10

9

5

4

64

5
