ВВЕДЕНИЕ

Расчетно-графическая работа (РГР) имеет целью закрепление полученных знаний в области применения компьютерных технологий, углубление навыков, полученных на практических и лекционных занятиях по курсу «Моделирование систем».

1. Целью работы является разработка электронной версии конструкторской документации на деталь. Для этого нужно решить следующие задачи:

– разработать электронную версию чертежа;

– составить перечень использованных графических объектов;

– привести разработанную структуру электронной версии.

2. Организация работы

РГР выполняется в течение одного семестра. Вариант задания назначается преподавателем (приведены в приложениях 1).

Исходные данные для работы: изометрическая проекция детали с размерами.

3. Требования к оформлению расчетно-графической работы

Пояснительная записка должна состоять из следующих разделов: введение, задание, изображение трехмерной модели детали, разработанный чертеж детали с необходимыми видами и размерами, библиографический список.

Пояснительная записка оформляется в соответствии с требованиями ГОСТ 2.105-95. Пример титульного листа пояснительной записки приведен в приложении 2.

ОБЩИЕ СВЕДЕНИЯ

Система автоматизированного проектирования КОМПАС-3D LT V6 предназначена для автоматизации проектно-конструкторских работ любого уровня сложности и оформления их в соответствии с требованиями российских стандартов. Система позволяет разрабатывать объёмные (трёхмерные) модели деталей с последующим полуавтоматическим созданием их рабочих чертежей, содержащих все необходимые виды, разрезы и сечения.

КОМПАС-3D LT работает под управлением операционной системы Windows, что определяет, с одной стороны, удобство и эффективность в работе пользователя, с другой, – необходимость уверенного владения операционной системой.

Запуск системы

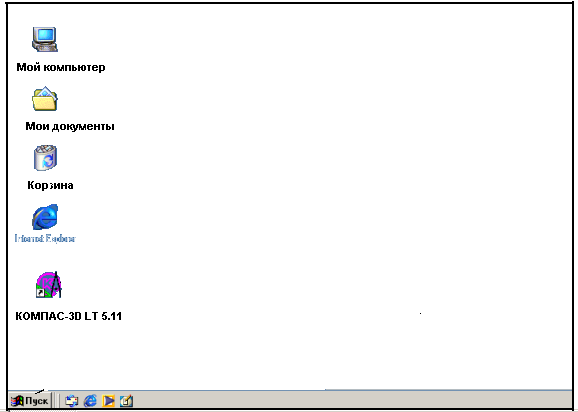

После включения компьютера весь экран монитора занимает особый рисунок, называемый рабочим столом, рис. 1.

Интерфейс (совокупность управляющих значков-пиктограмм, предоставляемых пользователю для работы с различными программами) рабочего стола включает значки различных объектов, расположенных на столе, например, кнопки Пуск, программы "Компас" и др. Пользователь сам решает, какие объекты целесообразно расположить на рабочем столе.

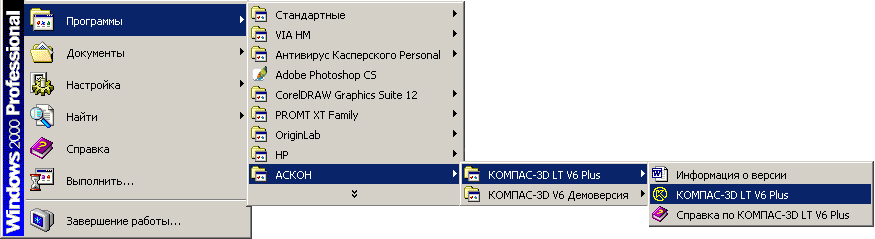

Для того, чтобы начать работать с системой надо нажать на кнопку Пуск, расположенную в левом нижнем углу стола, после чего на экране появится Главное меню операционной системы Windows. В этом меню находятся команды доступа ко всем служебным и прикладным программам, в том числе, и пиктограмма системы "Компас", см. рис. 2.

Рис. 1.

Рис. 2.

Последовательно нажимая на выделенные синим цветом области, мы запускаем процесс установки программы, которая загружается с жёсткого диска в оперативную память. На экране монитора высвечивается Главное окно программы, см. рис. 3.

В главном окне системы расположены страницы меню, панели кнопок и другие элементы управления.

Рис. 3.

Строка меню расположена в верхней части программного окна, сразу под строкой заголовка. В ней расположены все основные меню системы. В каждом из меню хранятся связанные с ним команды.

Панель управления расположена в верхней части окна системы под Строкой меню. В ней собраны команды, которые наиболее часто употребляются при работе с системой.

Инструментальная панель находится в левой части окна системы и состоит из нескольких отдельных страниц. Первые из них – системные (панель геометрии, панель размеров, панель редактирования). Три другие панели формируются пользователем из доступных команд системы.

Упражнение №1. Работа с окнами.

Откройте любой из демонстрационных файлов чертежа Sample1.cdw, Sample2.cdw, Sample3.cdw, Sample4.cdw, для этого:

• щелкните указателем мыши на кнопку Открыть документ. Раскроется диалоговое окно Выберите файлы для открытия. В списочном поле Папка данного окна будет открыта папка Bin.

• Перейдите в каталог C:\PROGRAM FILES\KOMPAS5.X\SAMPLES, для этого щелкните на кнопке Переход на один уровень вверх в Панели инструментов диалогового окна. Таким способом Вы открыли папку более высокого уровня Компас-3D LT V6 Plus.

• Откройте папку Samples двойным щелчком мыши на ее значке.

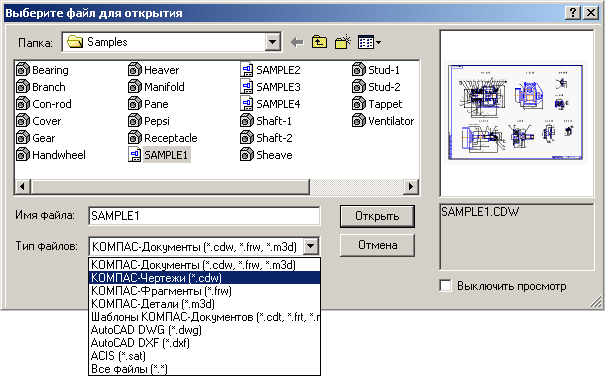

• Откройте демонстрационный файл двойным щелчком мыши. Обратите внимание на тип файла – выберите Компас - Чертежи, рис.4.

Рис.4.

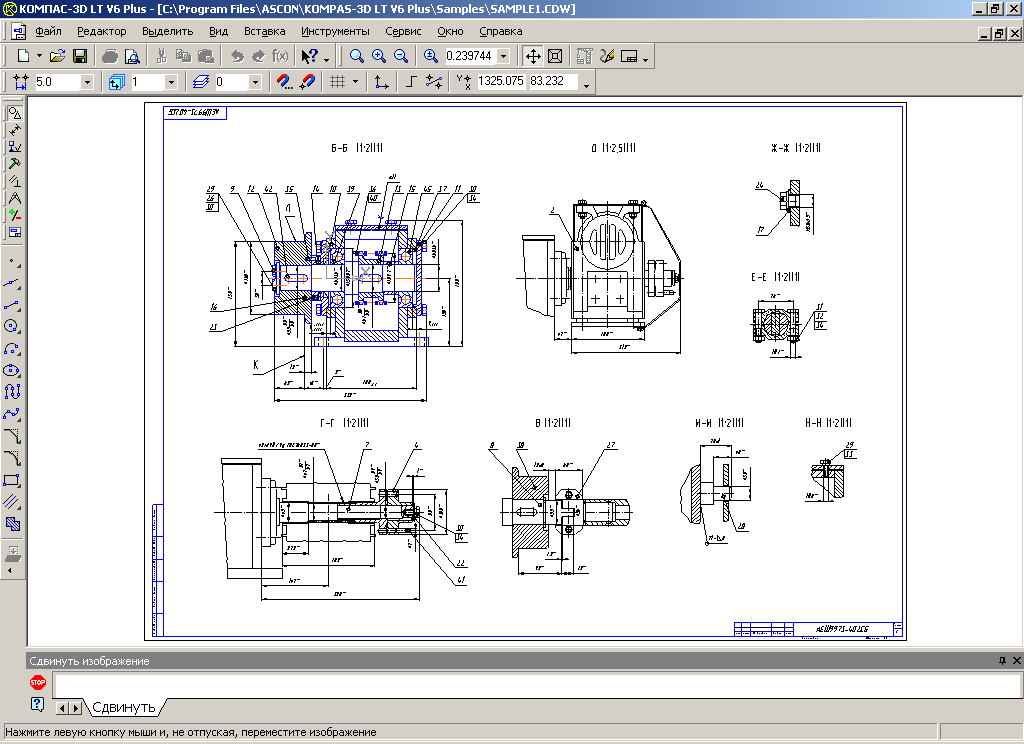

• Измените масштаб изображения, нажимая кнопки Увеличить масштаб и Уменьшить масштаб панели инструментов Вид (рис. 5). Нажав кнопку Сдвинуть переместите изображение на рабочем столе.

• Нажмите кнопку Показать все для просмотра изображения целиком.

Рис. 5.

Рис.6.
