2.7.Конструктивные элементы малоэтажных зданий.
В курсовом проекте должны применяться только мелкоразмерные конструкции весом до 0,5 т. В соответствии с этим и выбирают конструктивные элементы, за исключением оговоренных в задании. При выборе конструктивных элементов, изделий и деталей необходимо пользоваться каталогами изделий, нормами, ГОСТами и т.д. В данном разделе приводятся рекомендации по выбору конструктивных элементов зданий и все необходимые данные по некоторым из них.
Фундаменты. При разработке конструктивного решения в курсовом проекте допускаются некоторые упрощения. Глубина заложения подошвы фундамента от поверхности планировки принимается не менее расчетной глубины промерзания грунта плюс 10см. Расчетная глубина сезонного промерзания грунта определяется согласно СНиП "Основания зданий и сооружений" по формуле H=mt HH
Где HH - нормативная глубина промерзания грунта, принимаемая в курсовом проекте по табл. 2.
Таблица 2.
Нормативная глубина промерзания грунта по некоторым пунктам
Город |
Нормативная глубина промерзания грунта, см.
|
1 |
2 |
Архангельск |
160 |
Астрахань |
95 |
Ашхабад |
50 |
Барнаул |
200 |
Брест |
80 |
Волгоград |
115 |
Воронеж |
125 |
Горький |
150 |
Днепропетровск |
90 |
Казань |
165 |
Калининград |
70 |
Краснодар |
70 |
Куйбышев |
165 |
Курск |
115 |
Санкт-Петербург |
115 |
Львов |
60 |
Москва |
135 |
Минск |
90 |
Рига |
85 |
Ростов на Дону |
90 |
Ульяновск |
160 |
Харьков |
100 |
mt –коэффициент, учитывающий тепловой режим здания, принимается равным: в зданиях без подвала при полах на грунте - 0,6; при полах на лагах по грунту - 0,7; при полах по утепленному цокольному перекрытию - 0,8 ; в зданиях с подвалом – 0,5.
Фундаменты проектируют из местных материалов (бут, бетон, бутобетон, обожженный кирпич и т.д.), Форма поперечного сечения фундаментов зависит от материала и требуемой ширины подошвы. Конструктивные схемы фундаментов принимают ленточные или столбчатые, при соответствующем обосновании могут быть приняты свайные фундаменты.
Защиту конструкций фундаментов и вышерасположенных стен от влаги принимают в зависимости от заданного уровня грунтовых вод.
Стены. Материал и конструкция стен оговариваются в задании на проектирование. Стены принимают кладочные, из естественных или искусственных камней(блоки стеновые из природного камня, кирпич, легкобетонные или керамические камни и т.д.) Размеры основных видов стеновых материалов приведены в табл. 4.
Таблица 4.
Размеры стеновых материалов для кладки стен, мм.
наименование |
длина |
ширина |
высота |
Кирпич глиняный обыкновенный
|
250 |
120 |
65 |
Кирпич глиняный эффективный, модульный силикатный кирпич |
250 |
120 |
88 |
Керамические камни |
250 |
120 |
138 |
Легкобетонные камни с щелевидными пустотами |
390 |
90(190) |
188 |
Толщину наружных стен принимают в зависимости от типа кладки и от расчетной наружной температуры зимнего воздуха .В курсовом проекте по заданию высота зданий два этажа. При такой этажности следуем применять эффективные (облегченные) виды кладок стен с целью экономии стеновых материалов. Вид кладки оговаривается в задании на проектирование. Определив наружную расчетную температуру зимнего воздуха и вид кладки стен, находят толщину по теплотехническому расчету. При этом можно воспользоваться табл.5 данного учебного пособия.
Отдельные элементы стен, наиболее подверженные воздействию влаги (цоколь, карниз), выполняют в виде сплошной кладки (рис.10, 11.).
Привязку граней стен выполняют согласно правилам МКРС в зависимости от конструктивной системы и схемы здания.
Толщина внутренних стен в зависимости от материала - 19 или 25 см. При этом вентиляционные каналы следует размешать не в толще стены, а в приставных вентиляционных коробах. В отдельных случаях допускается размещать вентиляционные каналы в утолщениях стен (только на участках размещения каналов).

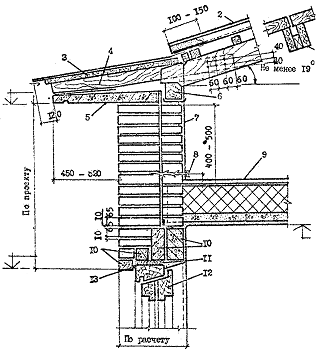

Рис.10. Устройство карнизного свеса и опирание дощатых стропил на наружную стену из кирпича:
1- стропильный щит; 2- волнистые асбестоцементные листы; 3- карнизный щит; 4-кобылка; 5-карнизная плита;6-мауерлат 100х100;7-скрутка из проволоки;8- ерш в шве кладки;9-чердачное перекрытие;10-сборные железобетонные перемычки;11-оконный блок;12-герметик.
Пример конструктивного решения кирпичной стены облегченной кладки приведен на рис.11.

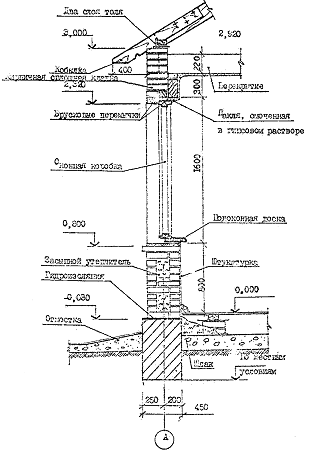

Рис. 11.Типовые детали зданий. Деталь кирпичной стены облегченной конструкции.
Перемычки над дверными и оконными проемами следует принимать арочные из кирпича или сборные железобетонные брускового типа (см. рис.10 и 11). Перемычки подразделяют на рядовые и усиленные. Последние, кроме нагрузка от собственного веса и веса вышележащей кладки, воспринимают также нагрузку от перекрытий. Типоразмеры перемычек приведены в табл.5.
Перегородки. По назначению перегородки подразделяются на межквартирные, межкомнатные и перегородки санузлов. Перегородки в курсовом проекте могут быть приняты из деревянных щитов (одно- и многослойных) с последующей отделкой(мокрая или сухая штукатурка, древесноволокнистые плиты и др.), из мелкоразмерных гипсовых плит (размером 600 х 400х800 мм.), из кирпича, столярного типа (деревянные), из стеклянных блоков и др.материалов. Конструкция перегородок должна быть такой, чтобы не возникало трудностей при решении интерьеров и выборе способов отделки поверхностей. Кроме стационарных, в курсовое проекте могут применяться трансформирующиеся перегородки. Конструкции перегородок даны на рис.12, 13.

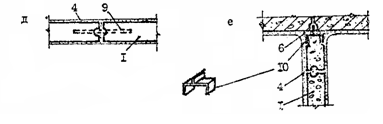

Рис.12. Перегородка из мелких гипсовых плит: а -общий вид; б –сечение 1-1 ; в- сечение 2-2 ; г -сечение 3-3; д -крепление плит между собой ; е-сечение 4-4 ; I- гипсов плиты ; 2 – мешковина для усиления перегородки ; 3 - дверка коробка ; 4 - однослойная штукатурка ; 5 - наличник ; 6 - пакля, сплоченная в гипсовом растворе ; 7 - гвоздь ; 8 - анкер , длиной 400 мм ; 9 - анкер длиной 200 мм; 10 - скоба из металлической полосы.

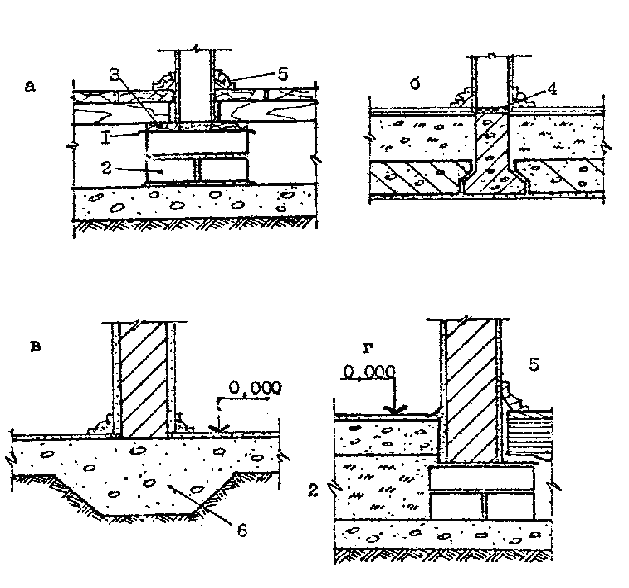

Рис.13. Детали опирания перегородок:
а -межкомнатной на кирпичные столбики ; б- межкомнатной на железобетонные балки перекрытия ; в – межквартирной на бетонную подготовку шла ; г - межквартирной на кирпичные столбик; I - толь ; 2 - кирпичный столбик ; 3 - антисептированная доска ; 4 - звукоизоляционная прокладка ; 5 - плинтус ; 6 - бетонная подготовка пола.
Перекрытия. Тип перекрытия в курсовом проекте 1 оговаривается в задании на проектирование. Как правило, перекрытия принимают балочного типа - по деревянным, железобетонным или металлическим несущим балкам. Между балками укладывают элементы балочного заполнения (щиты наката, плиты сплошные и ребристые из легкого бетона). Конструкцию пола опирают непосредственно на балки перекрытий. (рис.14, 15 и 16 ). Но во всех случаях, при выборе конструкции перекрытия следует руководствоваться принятыми архитектурно-конструктивными параметрами проектируемого здания, его назначением и существующей номенклатурой изделий.(табл.6., 8). Детали опирания балок даны на рис.17,18.
Полы. Конструкция полов определяется назначением помещений, гигиеническими, экономическими, техническими, эксплуатационными и эстетическими требованиями.
Таблица 5.
Типоразмеры перемычек брускового типа для кирпичных стен из обыкновенного и модульного кирпича.
Марка перемычек для стен из кирпича. |
Размеры, мм. |
Минимальное опирание на стену мм.
|
|||
Одинарного |
Модульного |
Длина |
Ширина |
Высота |
|
Б 13 |
Б 13 |
1300 |
120 |
65(90) |
100 |
Б 15 |
Б 15 |
1550 |
120 |
140(190) |
100 |
Б 18 |
Б 18 |
1800 |
120 |
140(190) |
100 |
В 19 |
В 19 |
1950 |
120 |
140(190) |
100 |
Б 22 |
Б 22 |
2200 |
120 |
140(190) |
100 |
Б 24 |
Б 24 |
2450 |
120 |
140(190) |
100 |
Б 27 |
Б 27 |
2700 |
120 |
140(190) |
100 |
Б 31 |
Б 31 |
3100 |
120 |
220(190) |
100 |
БУ 13 |
БУ 13 |
1300 |
120 |
220(190) |
200 |
БУ 15 |
БУ 15 |
1550 |
120 |
220(190) |
200 |
БУ 19 |
БУ 19 |
1950 |
120(250) |
220(190) |
200 |
БУ 24 |
БУ 24 |
2450 |
250 |
220(190) |
200 |
БУ 27 |
- |
2700 |
250 |
220(190) |
300 |
БП 13 |
БП 13 |
1300 |
380 |
65(90) |
100 |
БП 15 |
БП 15 |
1550 |
380 |
140(190) |
100 |
БП 18 |
БП 18 |
1800 |
380 |
140(190) |
100 |
БП 19 |
БП 19 |
1950 |
380 |
140(190) |
100 |
БП 22 |
БП 22 |
2200 |
380 |
140(190) |
100 |
БП 24 |
БП 24 |
2450 |
380 |
140(190) |
100 |
БП 27 |
БП 27 |
2700 |
380 |
140(190) |
100 |
БП 31 |
БП 31 |
3100 |
380 |
220(190) |
100 |
БГ 15 |
- |
1500 |
380 |
290 |
200 |
БГ 24 |
- |
2450 |
380 |
290 |
300 |
БГ 27 |
- |
2700 |
380 |
290 |
300 |
Рис. 14. Деталь междуэтажного перекрытая по деревянным балкам с щитами наката:
I - шпунтовые доски 29 мм; 2 - звукоизоляция; 3 - строительная бумага; 4 - деревянные щит наката; 5 - несущая балка; 6 - полосовая звукоизоляционная прокладка. 7 - отделочный слой.
Рис.15. Перекрытие по железобетонным балкам таврового профиля:
а – в жилых комнатах; б – в санитарных узлах; 1 - паркет 10 мм; 2 – настил из досок 3 -лаги сечением 70х50 мм с шагом 500 мм; 4 - звукоизоляция; 5 - рубероид ; в - ребристая плита из легкого бетона ; 7 - отделочный слой; 8 – из метлахской плиты по слою цементно-песчаного раствора М 100; 9- оклеечная гидроизоляция; 10 – стяжка из цементно-песчаного раствора М 50 ; 11 - легкобетонная плита.
Рис.16. Перекрытие по металлическим балкам для реконструируемых зданий:
I - несущие металлические балки; 2 - ребристая плита из легкого бетона; 3 –рубероид или толь; 4 - звукоизоляция; 5- лаги; 6 - полосовая звукоизоляционная прокладка;7 - доски чистого пола.
Таблица 6.
Основные показатели деревянных балок перекрытий в мм
Эскиз |
Тип |
Сечение (ширина и высота) |
Длина |
|
БДД-1 БДД-2 |
50х150 50х180 |
2400,2700,3300,3600. |
|
БДК-1 БДК-2 |
100х180 100х200 |
4200; 4500;4800; 4200; 4500; 4800;6000. |
Основные показатели сборных железобетонных тавровых балок междуэтажных перекрытий, мм.
Таблица 8.
Марка балки |
Длина |
высота балки |
БТ 24 |
2400 |
160 |
БТ 27 |
2700 |
180 |
ВТ 30 |
3000 |
180 |
БТ 33 |
3300 |
200 |
БТ 35 |
3600 |
200 |
БТ З9 |
3900 |
220 |
БТ 42 |
4200 |
220 |
БТ 45 |
4500 |
220 |
БТ 48 |
4800 |
250 |
БТ 51 |
5100 |
250 |
БТ 54 |
5400 |
270 |
БТ 57 |
5700 |
270 |
БТ 80 |
6000 |
270 |
БТ 68 |
6300 |
290 |
БТ 66 |
6600 |
290 |
БТ 69 |
6900 |
310 |
БТ 72 |
7200 |
310 |
БТ 74 |
7400 |
310 |
Примечание. В таблице приведены конструкции балок. Пространство между железобетонными балкам БТ заполняется плоскими, ребристыми или пустотелыми вкладышами. Ширина нижней полки балок 160 мм. Рабочая арматура балок - из стали класса А-П ;

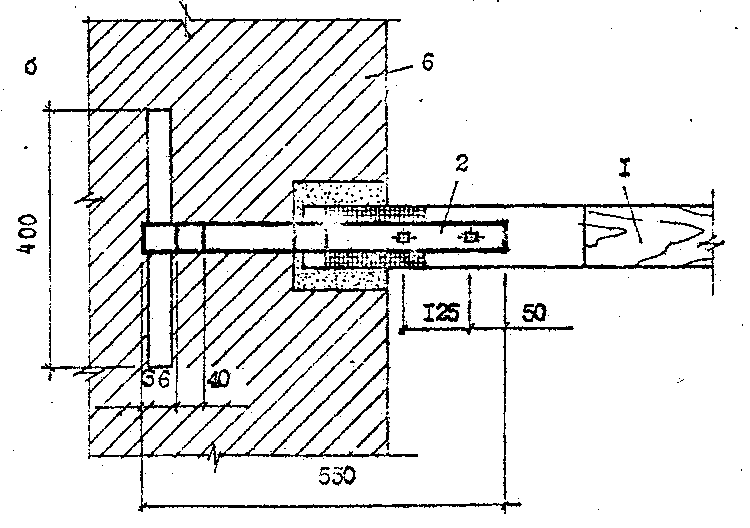

Рис.17. Глухая заделка деревянной балки перекрытия в наружной стене:
I - балка перекрытия; 2 - металлический анкер; 3 - заделка раствором; 4 - толь в два слоя; 5-конец балки (антисептировать); б - кирпичная кладка.

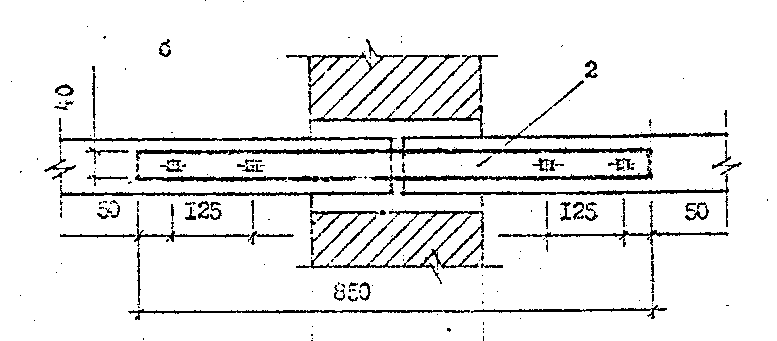

Рис.18. Опирание деревянных балок на внутренние стены: а - план; б – разрез; I - балка перекрытия; 2 - металлический анкер; 3 - концы балок (антисептировать)
Конструкцию пола в курсовом проекте выполняют или по перекрытию (см. рис.14,15 и 16) или непосредственно по грунту (рис.19,20,21,22).

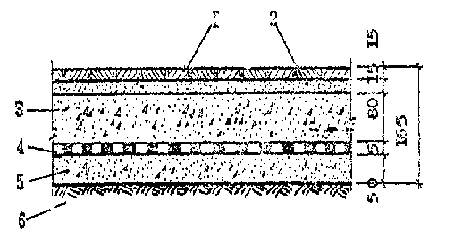

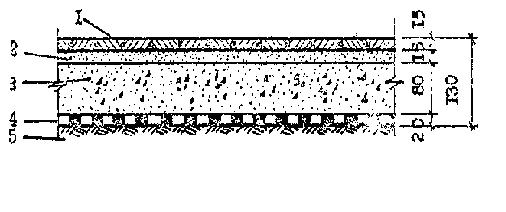

Рис.19. Пол из штучного паркета на грунте при расположении подстилающего слоя выше уровня отмостки в зоне опасного капиллярного поднятия грунтовых вод :
1- паркет на мастике; 2 - стяжка из цементно-песчаного раствора марки 100; 3 - подстилающий слой из бетона марки-100; 4- гидроизоляция (слой щебни с пропиткой битумом или дегтем); 5 – основание.
Рис.20. Пол из штучного паркета на грунте при расположении подстилающего слоя ниже уровней отмостки здания и грунтовых вод:
I - паркет на мастике; 2 - стяжка из цементно-песчаного раствора толщиной 15 мм; 3 - подстилающий слой из бетона марки 150; 4 - оклеечная гидроизоляция; 5 - стяжка из бетона марки 150; 6 - грунт основания с втрамбованным щебнем

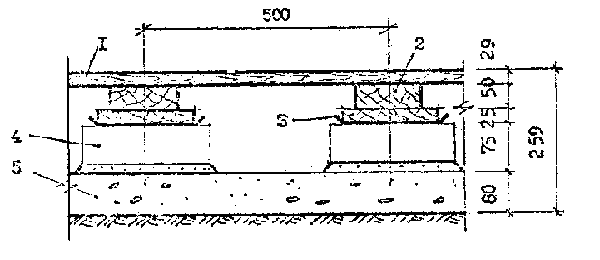

Рис. 21. Дощатый пол по грунту :
I -шнунтованные доски толщиной 29 мм; 2 – лаги из досок шириной 100-200 мм толщиной 50 мм, шаг лаг-500 мм; 3 – прокладки из досок толщиной 25 мм по двум слоям толя; 4 -кирпичный столбик на цементно-песчаном растворе марки 25; 5- подстилающий слой из бетона марки 100 по грунту основания с втрамбованным щебнем.
Рис.22, Пол из штучного паркета на грунте при расположении подстилающего слоя выше уровня отмостки здания и выше зоны опасного капиллярного поднятия грунтовых вод :I - паркет на мастике; 2 - стяжка из цементно-песчаного раствора; 3 – подстилающий слой из бетона марки 300; 4- грунт основания
Покрытие. Несущая и ограждающая конструкции покрытия оговариваются в задании на проектирование. В курсовом проекте I следует принимать скатно чердачное покрытие. Несущие конструкции - деревянные наслонные или висячие стропила из досок или брусьев (рис. 23). Решение стропильной системы принимают в зависимости от особенностей объемно-планировочного решения здания. Кровлю следует принимать из волнистых асбестоцементных листов или из черепицы. Детали и узлы покрытия должны быть простыми, отвечать функциональным и экономическим требованиям (рис. 24-28). Над входами в здания устраивают козырьки, по которым устраивают совмещенные покрытия (рис29).
Окна и двери. Конструктивные решения оконных и дверных заполнений зависят от назначения здания, климатических условий района строительства и материала. Тип оконных и дверных заполнений принимают по действующим каталогам или ГОСТам. Конструкцию оконного заполнения подробно показывают на разрезе наружной стены (рис.30 ).
Лестницы. В курсовом проекте лестницы принимают деревянные с нормальными или забежными ступенями (рис.31-34) или из мелкоразмерных сборных железобетонных элементов (рис. 35).
Разработка конструктивных узлов. Составом, проекта определено количество подлежащих разработке конструктивных узлов. Для разработки принимают детали междуэтажных или чердачных перекрытий, лестниц, покрытия, оконных или дверных заполнений и т.д. Допускается совмещение конструктивных узлов с разрезом наружной стены от подошвы фундамента до верха покрытия (см.рис.11). При заработке конструктивных узлов следует пользоваться материалами проектных организаций, справочниками, нормалями, каталогами и т.д.
Кроме перечисленных деталей, в проекте могут быть вычерчены архитектурно - конструктивные элементы, например, фрагмент фасада, элемент входа и другие (по согласованию с руководителем проекта).

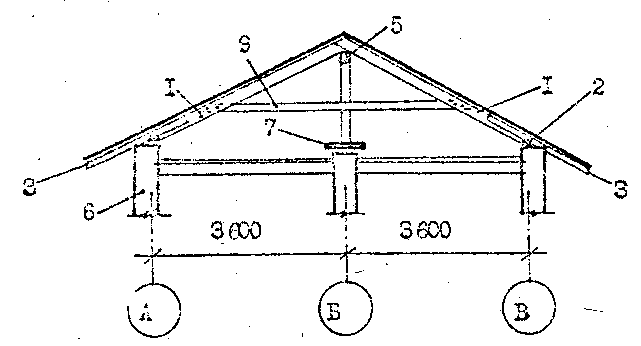

Рис.23. Пример схемы расположения наслонных деревянных стропил а - план; б- поперечный разрез:
I- стропильная нога; 2 - мауэрлат ; 3 - кобылка ; 4 - подкос;-5 – коньковый прогон ; 6 - несущая стена ; 7 - упорный брус ; 8 - сплошной настил из досок ; 9 затяжка.

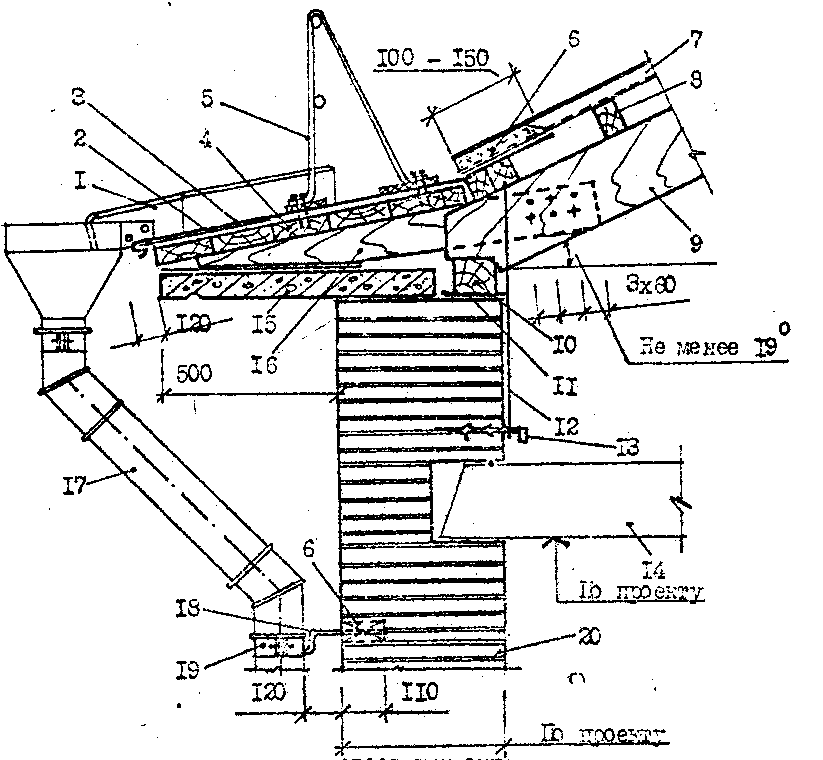

Рис. 24. Устройство карнизного свеса при организованном водостоке:
I - лоток; 2 - Т - образный костыль через 600; 3 – оцинкованная кровельная сталь с соединением двойным фальцем; 4 - карнизный щит;5 - ограждение кровли; 6 - заделка цементным растворов с добавлением волокнистых материалов; 7- волнистые асбестоцементные листы ВО ; 8 - брусок 60x50; 9 - стропильный нижний щит ; 10 - мауэрлат 100x100; II - толь ; 12 - скрутка; 13- ерш в шве кладки ; 14 - чердачное перекрытие ; 15- карнизная плита;16 - кобылка. ; I7 - водосточная труба; 18 - штыри через 1200 ; 19 -хомут ; 20 - кирпичная кладка.

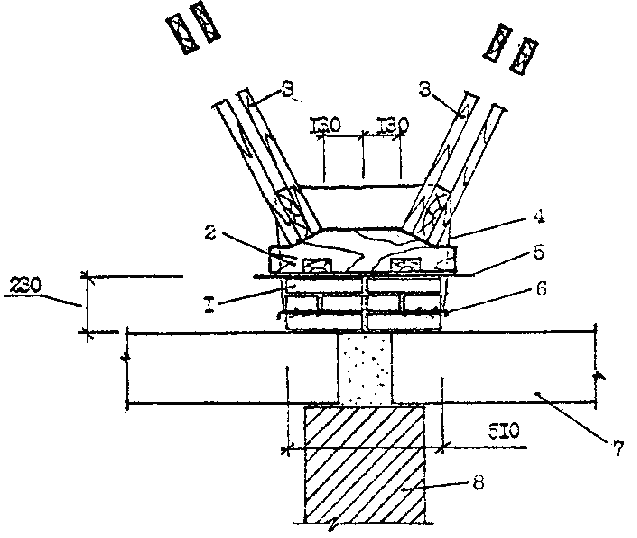

рис. 25. Опирание фермы наслонных стропил на кирпичный столбик по несущей стене:
I - кирпичный столбик 510x510 ; 2 - опорный элемент ; 3 – опорная стропильная ферма; 4- скрутка; 5 -два слоя толя или рубероида ; 6 – ерш (заложить в шов кладки); 7 - черканное перекрытие ; 8 - несущая кирпичная стена.
а
)
б)
в)

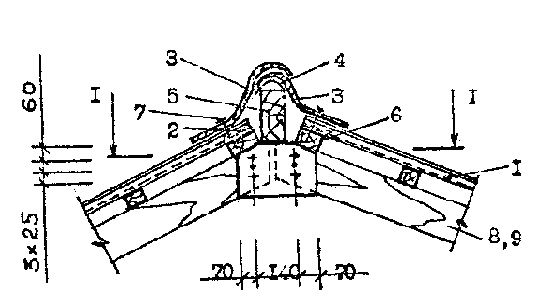

Рис.26. Устройство конька из асбестоцементных коньковых деталей по деревянным стропилам:
I - волнистые асбестоцементные листы ВО; 2 - цементный раствор; 3 – коньковая деталь КПО-2 ; 4 - лента рубероида шириной 250 мм; 5 - коньковый брус; 6 - брусок 120х60 ; 7 - гвоздь с антикоррозийной шляпкой ; 8 – верхняя стропильная ферма; 9 - стропильный щит ; 10 – накладка.
Рис.27. Типовые детали зданий. Узлы стропил:
а –опирание стропильного щита и стропильной фермы на опорную ферму; б- крепление затяжки к стропильному щиту ; I - волнистые асбестоцементные листы ВО; 2 - брусок 60x50 ; 3 - гвозди 8х4 х120 ; 4 - болт М 12х250 ; 5 - ферма стропильная верхняя ; 6 - бобышка 50х40 ; 7 - доска для упора 50 х100 ;8- щит стропильный нижний ; 9 - затяжка ; 10-гвозди 12х4 х120.
Рис. 28. Кровля из волнистых асбестоцементных листов: а- план раскладки листов со срезкой примыкающих листов; б-то же в аксонометрии;1- волнистый асбестоцементный лист; 2-обрешетка из брусков; 3-срезанный угол листа; 4- гвоздь или шуруп;5-упругая прокладка;6-шайба;7-противоветровая скоба;8- стропильная нога.
Рис. 29.Детали кровли козырьков над входом в здание:
а- при засыпном утеплителе ; б- при плитном утеплителе; I - слой светлого гравия, втопленного в битумную мастику, антисептированную против прорастания растений добавками гербицидов ; 2 - водоизоляционный ковер ; 3 - выравнивающая цементно-песчаная или асфальтовая стяжка ; 4 - слой пергамина по выровненной поверхности ; 5- утепляющая засыпка ; б - плита козырька ; 7 – слой пергамина насухо ; 8 - плитный утеплитель ; 9 – слой легкого бетона по уклону.
Рис.30. Установка спаренного оконного переплета в кирпичных стенах. верхнее и нижнее сечения :
I - оконный блок; 2- деревянный вкладыш; 3 - герметик; 4 - конопатка минеральным войлоком; 5 – сборные железобетонные перемычки брускового типа; 6 - потайной шуруп; 7 - наличник; 8 - штапик; 9 - кирпичная кладка; 10 - раствор; II - слив из оцинкованной стали; 12 - полоса 30 х 4 мм с шагом 600 мм; 13 - подоконная доска.
Рис. 31. пример конструктивного решения деревянной лестницы.
Рис. 32. Узлы деревянных лестниц:
а - верхние узел ; б - нижние узел ; в.- поперечное сечение марша лестницы ; I - сборная железобетонная перемычка ; 2- толь ; 3 - верхний опорный брус; 4 - брусок 50x50 ; 5 - тетива ; б - доски пола; 7- проступь ; 8 - подступенок ; 9 - подшивка из досок ;10 - нижние опорный брус ; II - кирпичная стенка ; 12 - шпаклевка ; 13 - конопатка смоляной прядью; 14 - конструкция пола.
Рис. 33. Узлы деревянных лестниц:
а - верхние узел ; б - нижние узел ; в.- поперечное сечение марша лестницы ; I - сборная железобетонная перемычка ; 2- толь ; 3 - верхний опорный брус; 4 - брусок 50x50 ; 5 - тетива ; б - доски пола; 7- проступь ; 8 - подступенок ; 9 - подшивка из досок ;10 - нижние опорный брус ; II - кирпичная стенка ; 12 - шпаклевка ; 13 - конопатка смоляной прядью; 14 - конструкция пола.

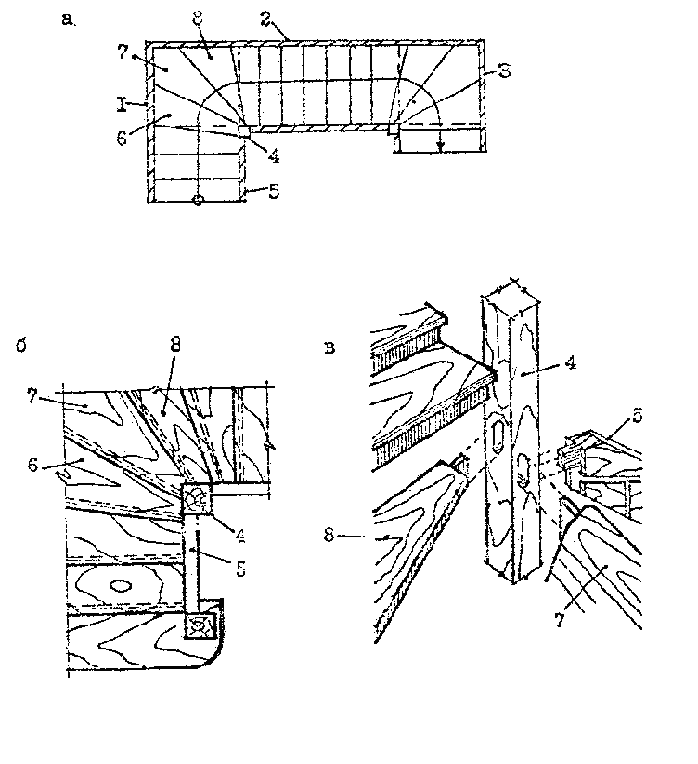

Рис.34. Пример лестницы с забежными ступенями:
тетива 1; 2- тетива2; 3- тетива3; 4- стойка;5- тетива4; 6- нижняя забежная ступень(опирается на поз.5), 7 -средняя забежная ступень (опирается на поз.4), 8- верхняя забежная ступень (опирается на поз.4).

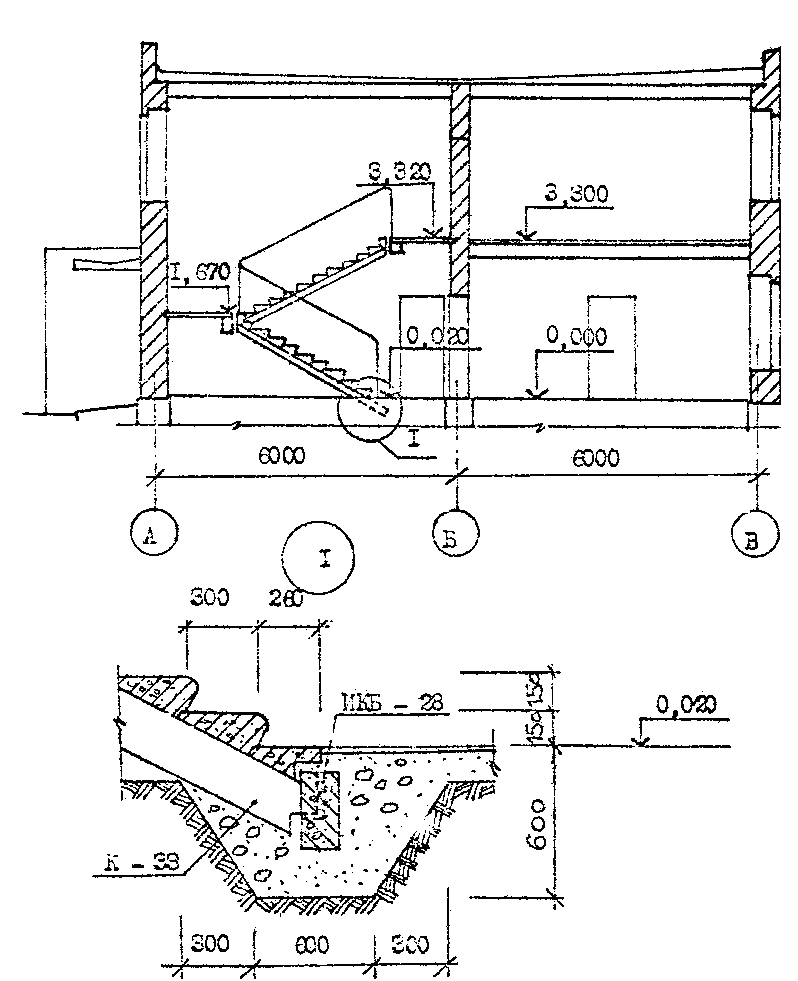

Рис.35. Лестница из мелкоразмерных железобетонных элементов.
