Описание барабанной сушилки.

Барабанная сушилка выполняется в виде сварного цилиндра. К его наружной поверхности прикреплены бандажные опоры, а также кольца жёсткости и приводной зубчатый венец. Наклон оси барабана может составлять до 3-6 градусов к горизонту.

Данные сушилки относятся к атмосферным сушилкам непрерывного действия. В них сушат сыпучие продукты. В качестве сушильного агента используются топочные газы или нагретый воздух.

Внутри барабана располагаются насадки. Их конструкция определяется свойствами высушиваемого продукта. Со стороны загрузочной камеры расположена многозапорная винтовая насадка. В зависимости от диаметра барабана она может иметь от 6 до 16 спиральных лопастей. Для сушки продуктов обладающих большой адгезией к поверхности в барабане закрепляют цепи, которые дробят комки, а также очищаю стенки барабана. Вместо цепей могут использоваться ударные приспособления. Их крепят с внешней стороны барабана.

В зависимости от свойств продукта могут применяться различные схемы барабанных сушилок. Так, если продукт обладает хорошей сыпучестью и имеет средний размер частиц (до 8 мм), то при диаметре барабана от 1000 до 1600 мм используют секторную насадку. Для продуктов, имеющих высокую адгезию или размер частиц сыпучего продукта больше 8 мм, применяют подъёмно-лопастные устройства. Если продукт характеризуется налипанием, но в процессе сушки восстанавливает сыпучие свойства, то для сушилок с диаметром барабана от 1000 до 3500 мм устанавливают сначала подъёмно-лопастные перевалочные устройства, а далее ставят секторные насадки.

Для изготовления, как самых барабанов, так и загрузочных и разгрузочных камер в основном применяют углеродистые стали. В некоторых случаях барабаны, разгрузочные и загрузочные камеры частично или полностью изготавливают из жаростойких сталей специальных марок.

Наряду с атмосферными существуют вакуумные барабанные сушилки периодического действия. Они делятся на сушилки среднего и глубокого вакуума.

Ленточная сушилка

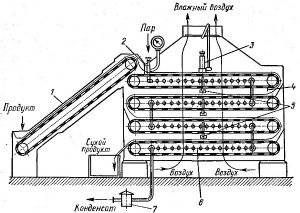

Схема ленточной сушилки: 1- питающий транспортер; 2 - шибер для разравнивания продукта; 3 - психрометр; 4 - скребки для очистки ленты; 5 - термометры; 6 - секции калорифера; 7 - конденсатоотводчик

Продукт загружается в установку по питающему транспортеру 1, который расположен наклонно. С помощью шибера 2 слой продукта выравнивается, и он распределяется на сетчатых лентах тонким слоем. Скребок 4 предназначен для очистки с ленты остатков продукта.

Внутри камеры сушилки имеется калорифер 6. Он предназначен для нагрева воздуха, который является сушильным агентом. По мере перемещения продукта с одной ленты на другую он высыхает благодаря обдуву нагретым воздухом. Верхние ленты движутся с большей скоростью, чем нижние. Их скорость движения регулируется вариатором. От скорости движения лент зависит продолжительность нахождения продукта в сушилке. Это время может составлять 1,5-5,5 ч.
