Лекция 12.

Тема: Энергообеспечение.

План:

  1. Необходимость электроэнергии в строительстве.

  2. Источники электроэнергии.

  3. Потребители.

12.1 Необходимость электроэнергии в строительстве

Строительство индустриальными методами возможно при достаточно высоком уровне механовооруженности и энерговооруженности труда. Замена ручного труда механизированным, прежде всего на тяжелых и трудоемких строительных работах, требует бесперебойного снабжения строительного производства электроэнергией. [6]

Электроэнергия на строительстве необходима для работы строительных машин и механизмов, для электрификации отдельных технологических процессов производства, а также для освещения. Для проектирования временного электроснабжения необходимо определить потребную мощность источников - электроподстанции или собственной электростанции строительств. Мощность электроподстанции или

трансформаторов определяется путем суммирования электрических нагрузок на площадке с учетом некоторых поправочных коэффициентов по формуле

где 1,10коэффициент, учитывающий потери мощности в сети;

Рссиловая мощность машин и производственных установок, кет;

Ртпотребная мощность для осуществления технологических процессов, кет;

Ро.в мощность для в}утреннего освещения, кет;

Ро.нмощность для наружного освещения, квт;

К1, К2, К3, К4 коэффициенты, учитывающие одновременность потребления энергии (0,750,85);

Cos φ> коэффициент мощности, зависящий от характера потребителей и их числа (в среднем 0,85) .

Для расчета потребной мощности установки по приведенной формуле необходимо располагать календарным графиком строительства, номенклатурой строительных машин и производственных установок, данными о выборе методов производства работ и стройгенпланом. Величина нагрузок электродвигателей строительных машин принимается по паспортам с учетом коэффициента одновременности их работы и коэффициента мощности.

Потребная мощность для технологических целей электросварки, электропрогрева бетона, электрообогрева кирпичной кладки в зимних условиях, (искусственной сушки штукатурки и др.) определяется для каждого вида работ на основе специальных расчетов или по справочными данным. Величина потребной мощности по отдельным объектам и видам работ заносится в спе­циальную таблицу. Для строительства, состоящего из нескольких объектов, составляется картограмма электрических нагрузок, на которой указываются кабельная сеть, трансформаторная подстанция, распределительные устройства и т. д.

После выявления потребителей и определения требующейся мощности выбираются источники получения электроэнергии, для чего используются данные об объемах и порядке развертывания работ, о потребности электроэнергии в разные периоды строительства и о размещении потребителей на строительной площадке. Кроме этого, необходимо иметь технико-экономические изыскания о существующих возможностях получения энергии в районе строительства.

12.2 Источники электроэнергии

В городских условиях временное электроснабжение обычно организуется за счет существующей городской электросистемы. В других случаях строительная площадка обеспечивается энергией путем присоединения к районной электроподстанции или при отсутствии таковой за счет установки передвижной или временной электростанции. Однако собственная электростанция дает электроэнергию высокой себестоимости.

Снабжение строительной площадки электроэнергией от постоянных источников от линий электропередачи или от теплоэлектростанции осуществляется через трансформаторную подстанцию. Для этой цели обычно используются однотрансформаторные комплектные или передвижные подстанции с напряжением на низкой стороне 380/220 В с радиусом действия до 400— 500м.

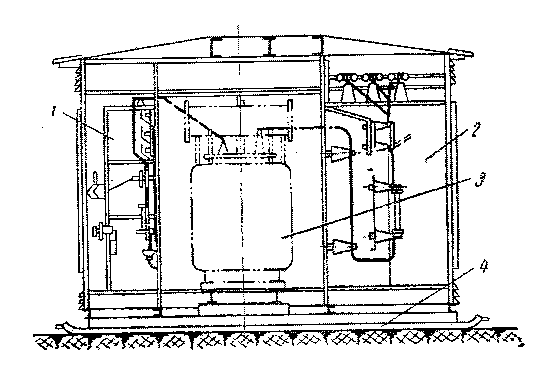

1 —щит низкого напряжения; 2 — блок высокого напряжения; 3 силовой трансформатор; 4салазки.

Рисунок 20 - Передвижная трансформаторная подстанция типа КТПМ 58/320 мощностью до 320 квт.
