Получение комплекта архитектурно – строительных чертежей Поэтажные планы Нанесение строительных осей
Для вычерчивания сетки осей в ArchiCAD не предусмотрено никаких специализированных средств, как в некоторых других системах архитектурно-строительного проектирования, но имеющийся инструмент Линия хорошо подходит для решения этой задачи.
Сначала настроим параметры инструмента Линия:
Откройте файл учебного проекта.
Вызовите диалоговое окно Параметры пиний двойным щелчком мыши на кнопке
в панели инструментов.В окне Параметры линий установите параметры, показанные на рисунке.
Подтвердите выполненные установки щелчком на кнопке ОК.
После того как параметры инструмента Линия настроены, можно приступать к формированию сетки строительных осей. Начнем с первого этажа.
Сначала построим цифровые (вертикальные) оси. Для этого необходимо выполнить следующие действия:
Активизируйте инструмент Линия щелчком мыши на кнопке в панели инструментов.
Щелкните мышью в начале координат.
В координатном табло введите с клавиатуры число 3000 в строке у, число 0 в строке х, а затем нажмите клавишу <Enter>Будет построена линия, как это показано на рисунке.
Выберите только что созданную линию, щелкнув на ней мышью при нажатой клавише <Shift>.
Щелкните правой кнопкой мыши в любом месте экрана. В открывшемся контекстном меню выберите команду Тиражировать.
В диалоговом окне Тиражировать выберите тип действия С перемещением, установите количество копий 2, вертикальное смещение 0, выберите способ тиражирования Приращение. Щелкните на кнопке ОК.
Укажите щелчком мыши базовую точку перемещения'(в нашем случае для этого лучше всего подойдет точка начала координат).
В координатном табло введите с клавиатуры число 3600 в строке х, число 0 в строке у, а затем нажмите клавишу <Enter>. Будут созданы две копии выбранной линии, как это показано на рисунок.
Снимите выделение первой линии, щелкнув мышью в любом месте экрана.
Теперь аналогично построим буквенные (горизонтальные) оси:
Постройте линию из точки (0; 0) в точку (-3000; 0).
Выберите только что построенную линию с помощью указателя.
Щелкните правой кнопкой мыши в любом месте экрана для вызова контекстного меню.
В контекстном меню выберите команду Переместить копию.
В качестве базовой точки перемещения укажите начало координат, в координатном табло в строке у введите с клавиатуры число 2400, в строке х – число 0, после чего нажмите клавишу <Enter>.
Аналогично, выбрав только что созданную линию, переместите ее копию на 5400 мм по вертикали.
В результате будет построен чертеж, подобный показанному на рисунке.
Удлините построенные линии при помощи команды Базировать таким образом, чтобы образовалась сетка осей. Для этого выполните следующие действия:
Выберите все вертикальные оси.
Нажмите Правка - Базировать.
Проведите линию, по которой будут базироваться выбранные оси, примерно на 0,5 м выше верхней горизонтальной оси (см. рисунок). При этом для обеспечения горизонтальности этой линии удерживайте нажатой клавишу <Shift>.
Зафиксируйте конечную точку линии базирования щелчком мыши. Выбранные оси удлинятся до этой линии (см. рисунок).
Снимите выделение с выбранных осей щелчком мыши в любом месте экрана.

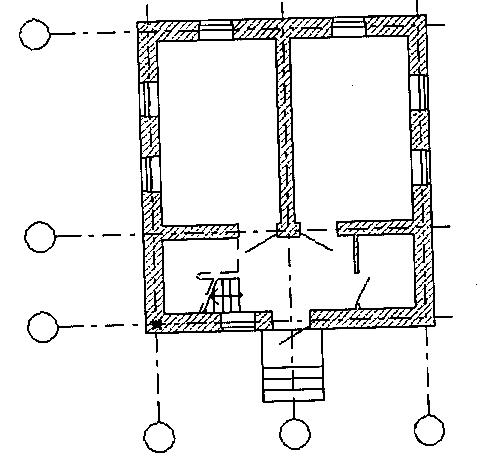

Удлините подобным же образом горизонтальные оси, и сетка осей будет построена (см. рисунок).
Сетка осей сформирована.
Для завершения создания сетки осей нанесем их маркировку:
Щелкните дважды на кнопке

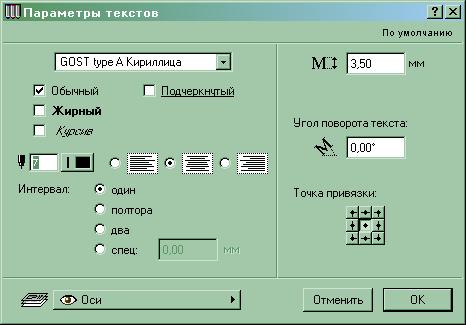

в панели инструментов.В открывшемся диалоговом окне Параметры текста установите параметры, показанные на рисунке.
Дважды щелкните мышью в центре окружности, которой заканчивается первая ось (эта точка является узловой, поэтому курсор в ней изменяет форму, что позволяет точно привязаться к ней). В центре окружности возникнет мигающая вертикальная черта в рамке, показывающей текущие границы текстовой области.
С клавиатуры введите имя оси - 1.
Щелкните мышью в любом месте за пределами текстовой области. Цифра "1" займет свое место в центре окружности.

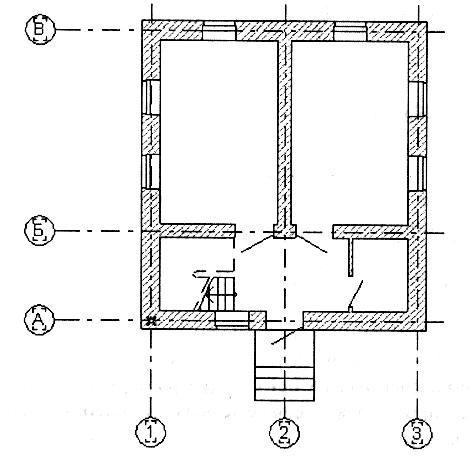

Аналогичным образом проставьте маркировки всех остальных осей. Окончательный результат показан на рисунке.
Теперь образмерим сетку осей:
Двойным щелчком мыши на кнопке
в панели инструментов откройте
диалоговое окно Параметры нанесения
размеров и установите в нем параметры,
показанные на рисунке.Выберите в информационном табло нанесение вертикальных размеров.
Щелкая мышью в конечных точках горизонтальных (буквенных) осей, укажите точки привязки размеров создаваемой размерной цепочки).
Закончив указание точек привязки, щелкните на кнопке ОК в панели управления. Курсор примет форму молотка.
Укажите щелчком мыши местоположение размерной цепочки.
Выберите в информационном табло метод нанесения горизонтальных размеров.
Образмерьте вертикальные (цифровые) оси здания, подобно тому, как только что были образмерены горизонтальные оси.
Готовая сетка осей с размерами показана на рисунке.
