Перекрытие первого этажа
Следующий этап работы - построение междуэтажных перекрытий.
Для построения перекрытий используется инструмент Перекрытие панели инструментов. Последовательность действий по построению перекрытий такова:
Щелкните дважды на кнопке
в панели инструментов для вызова
диалогового окна Параметры перекрытий.В открывшемся диалоговом окне установите параметры, показанные на рисунке.
Перейдите на первый этаж.
Щелкните на кнопке
в
панели управления. Курсор примет форму
волшебной палочки.Щелкните мышью на внешнем контуре наружных стен. ArchiCAD автоматически построит перекрытие по заданному контуру.

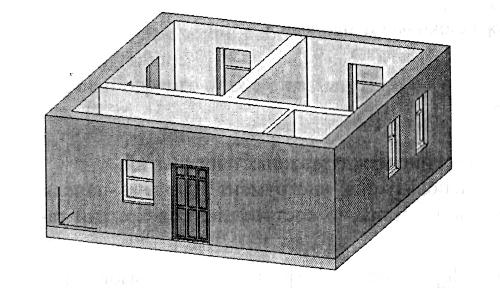

Для просмотра построенной модели перейдите в ЗD-окно. Результат должен быть подобен показанному на рисунке.
Второй этаж, фундамент и цоколь Создание второго этажа
План второго этажа будет получен на основе плана первого этажа путем копирования элементов с этажа на этаж через буфер обмена. Сначала создадим второй этаж:
Выберите все элементы первого этажа, выбрав в панели инструментов инструмент Указатель и выполнив команду Редактор — Выбрать все.
Скопируйте выбранные элементы в буфер обмена при помощи команды
Редактор — Скопировать.
Выполните команду Параметры — Этажи — Этажом выше.
В открывшемся окне предупреждения о том, что этот этаж не существует, щелкните на кнопке Создать этаж.
Вставьте из буфера обмена элементы первого этажа (команда Редактор — Вставить). На плане второго этажа появится изображение плана первого этажа в бегущей рамке.
Щелкните мышью за пределами бегущей рамки для завершения операции вставки.

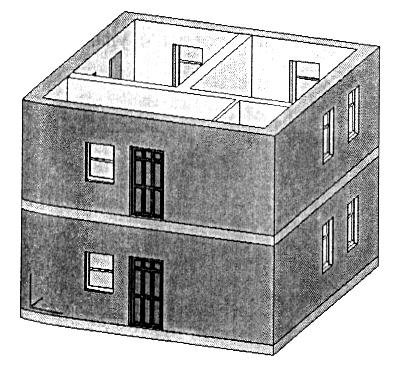

Если перейти в 3D-окно, то вы увидите два одинаковых этажа, расположенных друг над другом (см. рисунок).
Редактирование элементов второго этажа
Откорректируем план второго этажа (уберем лишние окна и двери и вставим вместо некоторых из них другие):
Откройте 3D-OKHO.
В панели навигации в ЗD-окне нажмите кнопку
.Установите такую ЗD-проекцию, чтобы были видны все окна и двери второго этажа (см. рисунок).
Выберите и удалите лишние дверные и оконные проемы и удалите их.
Перейдите на план второго этажа
Щелкните дважды на кнопке инструмента Окно в панели инструментов. В открывшемся диалоговом окне Параметры Окно установите параметры, показанные на рисунке.
Установите режим генерации специальных точек привязки Середина (см.рис.).
Подведите курсор к наружной стене. В середине стены появится засечка.
Щелкните в этом месте для начала вставки в стену нового окна.
Разместите окно с заданными параметрами, как показано на рисунке.
Перейдите в ЗD-окно. Выберите перекрытие второго этажа. Откройте диалоговое окно установки параметров перекрытий и установите для выбранного перекрытия такое же покрытие торцевой поверхности, как и для наружных стен. Изображение в ЗD-окне должно быть подобно показанному на рисунке
.
