Стерлитамакский колледж строительства,
экономики и права
Лабораторный практикум по предмету «Информационные технологии»
Тема: «Выполнение архитектурно – строительного проектирования в системе ArchiCAD»
Составила: Комиссарова о.А.
Стерлитамак
2011 г.
Утверждено на заседании
научно – методического
совета СКСЭиП
Председатель НМС
Зам. директора
по научно – методической работе
________________Р.А. Латыпова
«_____»_____________2011 г.
«Выполнение архитектурно – строительного проектирования в системе ArchiCAD»
Лабораторный практикум
по предмету
«Информационные технологии»
Рассмотрено на заседании
предметной комиссии
Председатель предметной комиссии
______________________С.К. Дмитриева
«____»_______________2011 г.
Введение
В практикуме описывается 6-я версия пакета архитектурного проектирования – ArchiCAD 6.5. Основная цель практикума – помочь начинающим пользователям быстро освоить богатые возможности ArchiCAD. На конкретных примерах рассматриваются приемы работы с пакетом, что позволяет читателю свести к минимуму потери времени на стадии ознакомления с ним. Однако и опытные пользователи найдут в ней немало полезного, поскольку практикум задуман как практическое пособие в дополнение к официальной документации.
Практикум содержит комплексный пример проекта двухэтажного жилого дома, наглядно иллюстрирующий практическое применение заложенной в ArchiCAD концепции виртуального здания. Последовательно, шаг за шагом, выполняя описываемые в примере действия, читатель проходит все этапы работы над проектом от построения виртуальной модели здания до получения комплекта чертежей, смет и спецификаций, презентационных материалов.
В соответствии с концепцией «Виртуального здания» архитектору предлагается программный комплекс, специально разработанный с учетом особенностей архитектурно – строительного проектирования и позволяющий работать не с отдельными чертежами, а с объемной моделью, содержащей все необходимые данные о проектируемом здании, из которой в нужный момент может быть извлечена любая информация об объекте.
Приведенные в практикуме названия диалоговых окон, команд и т. д. Относятся к локализованной русскоязычной версии ArchiCAD.
Лабораторный практикум предназначен для студентов 3 курса специальности по предмету «Информационные технологии» при изучении темы «САПР в строительстве», а так же для студентов 2 курса на факультативных занятиях по КСПД.
В этой главе мы начнем работу над проектом, призванным показать в действии концепцию "Виртуального здания" и проиллюстрировать практическое применение основных инструментов ArchiCAD.
В качестве примера будет построена виртуальная модель небольшого двухэтажного жилого дома, а затем из этой модели будет извлечена разнообразная информация в виде чертежей, смет и спецификаций, презентационных материалов.

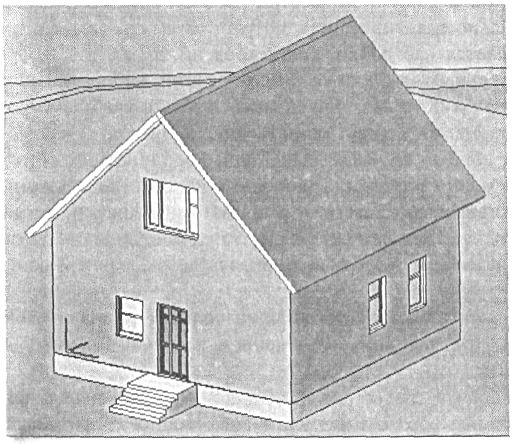

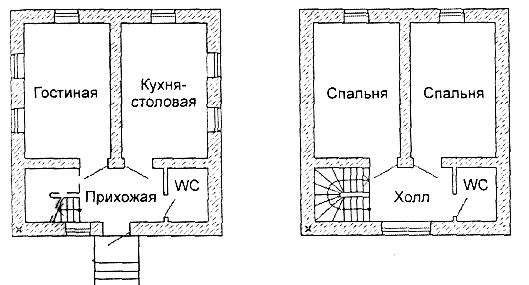

Поэтажные планы здания показаны на рисунке, а его общий вид- на картинке.
