3. Організаційно – будівельна частина

3.1 Технологічна карта на влаштування теплоізоляції фасаду

3.1.1 Сфера застосування

Технологічна карта розроблена на влаштування теплоізоляції і декоративного штукатурення фасаду в 3-поверховому житловому будинку при подачі матеріалів будівельним підіймачем ТП-4.

3.1.2 Підрахунок обсягів робіт

таблиця 3.1.2.1

Найменування робіт

Формули та правила розрахунків

Од. Вим.

Кіль-кість

1. Влаштування теплоізоляції фасаду пінополістерольними плитами

Fт=(P*hпов*3-Fпр) = (41,4*3*3-51,6)= 321 м2

м2

321

2. Влаштування декоративної штукатурки фасаду

Fд.ш.= Fт=321 м2

м2

321

3.1.3 Вибір ведучого механізму.

Технологічна карта розроблена на основі нових методів по улаштування теплоізоляції фасаду.

Для виконання робіт, подачі матеріалів, інструментів і інвентарю застосовуємо будівельний підіймач ТП-4. Для постачання матеріалів на будівельний майданчик використовуємо бортовий автомобіль ЗІЛ-131 вантажопідйомністю 5т.

3.1.4 Організація, технологія будівельних робіт

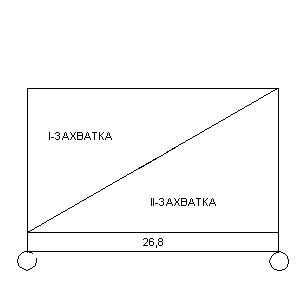

Для організації робіт потоковим методом будівлю поділяють на захватки з приблизно однаковими обсягами робіт. За захватку приймаємо одну секцію.

Лицювальні роботи ведуться потоково-розчленованим методом. Ланку у кількості 12 чоловік виконує весь комплекс робіт.

По закінченню робіт на першій захватці, ланка переходить на другу захватку.

Складування:

Матеріали для теплоізоляційних робіт зберігаються на складах разом з іншими матеріалами. Склади розташовані на будмайданчику. Зберігання матеріалів повинно відповідати вимогам техніки безпеки і протипожежним заходам.

Технологія виконання робіт.

Готовність попередніх робіт.

До початку робіт по влаштування теплоізоляції, слід виконати:

загально-будівельні і монтажні роботи;

установку риштувань (або навішування колисок) і підіймачів для піднімання |матеріалів, виробів, інструментів і пристосувань;

доставку на будівельний майданчик і складування матеріалів ||, виробів,

інструментів і пристосувань;

влаштування покрівлі;

зароблення і герметизація швів підмурка на фасаді будівлі;

зароблення стиків віконних, дверних і балконних блоків з елементами огорож;

прокладка всіх комунікацій і закладення всіх комунікаційних каналів;

скління вікон і балконних дверей.

За наслідками огляду складають акт по підготовці об'єкту до влаштування теплоізоляції.

Підготовчі роботи.

Поверхня зовнішньої стіни при підготовці до виконання робіт по влаштуванню теплоізоляції, обробляється за допомогою піскострумних | апаратів, а також за допомогою струменя води, що подається під тиском до 30 МПа.

Напливи бетону і розчину видаляють електричними долотами, ручними свердлильними машинами. При невеликих об'ємах робіт використовують бучарди |, зубила, сталеві щітки.

Тріщини які не збільшуються , а також великі вибоїни в поверхні конструкції розчищають від частинок зруйнованого матеріалу стислим повітрям.

Виступаючий зі шва | кам'яної кладки розчин видаляють за допомогою зубила, скарпеля | і молотка, щоб забезпечити| при цьому рівну, без виступів, поверхню. Ґрунтування зовнішніх стін. |||

Великі тріщини, вибоїни ґрунтують складом ґрунтовки Ceresit CT 17, це попередить швидке висихання розчину, що прикріплює термоізоляційні плити, і дозволить досягти його повної міцності. Витримують протягом чотирьох годин до повного висихання ґрунтовки, потім заповнюють сумішшю розчину Ceresit CT 29. Тріщини підмазують шпателем вручну: спочатку рухом шпателя упоперек тріщини (заповнюють тріщину сумішшю розчину), потім уздовж тріщини (вирівнюють шар суміші розчину урівень з поверхнею конструкції). Тріщини шириною до 2 мм, а також дрібні подряпини сумішшю розчину не заповнюються.

Нерівності до 10 мм не виправляють, уступи і нерівності стін розмірами більше 10 мм ґрунтують складом Ceresit CT 17 і вирівнюють сумішшю розчину

Ceresit CT 29.

У тому випадку, коли шар суміші розчину виходить дуже товстий, уступи і нерівності вирівнюють шматочками утеплювача, які приклеюють на поверхню стіни за допомогою суміші розчину Ceresit CT 85 або Ceresit CT 190.

Закріплення цокольних профілів.

Профілі застосовують з шириною полиці, відповідній товщині плит вживаного утеплювача (див.розрахунок). Перед кріпленням полички профілів обрізають пилою під кутом 45° (поличка, яка розташовуватиметься перпендикулярно до стіни) і 90° (поличка, яка розташовуватиметься паралельно стіні).

Профілі кріплять до цоколя будівлі по його периметру на 300-400 мм нижче за перекриття підземного поверху (підвалу) за допомогою дюбелів діаметром 6 мм, які розташовуються на відстані 0,35 м один від одного, з використанням шайб.

Приготування розчинної суміші.

Ceresit СТ| 85, Ceresit СТ| 83, Ceresit СТ| 190- застосовується для приклеювання плит полістиролу при утепленні фасаду будівлі.

Ceresit СТ| 35, Ceresit СТ| 36, Ceresit СТ| 137- застосовується для декоративного штукатурення

поверхонь внутрішніх і зовнішніх стін.

Суміші розчинів Ceresit СТ| 85, Ceresit СТ| 83 і Ceresit СТ| 190 готують безпосередньо на ділянці будівельного майданчика, пристроями що подають воду, мірником для води і вагами. Для приготування сумішей, розчинів використовують розчинозмішувач| або низькооборотний| дриль з рамною насадкою в пластмасову ємкість.

Співвідношення сухої суміші і води складає по масі:|

Ceresit СТ| 85 - 1,00:0.27;

Ceresit СТ| 83 1,00:0,24 ;

Ceresit СТ| 190 1,00:0,29.

У змішувач або в пластмасову ємкість заливають розрахункову кількість води і поступово засипають суху суміш, постійно перемішуючи суміш розчину, що готується, до отримання однорідної маси. Потім перемішуючий пристрій відключають і суміш розчину витримують протягом 5 хв. у спокої. Після закінчення

5 хв. включають перемішуючий пристрій, суміш розчину перемішують ще протягом 2 хв.
