1.Технологічно-конструктивна характеристика продукції

Специфікація арматури

Марка виробу

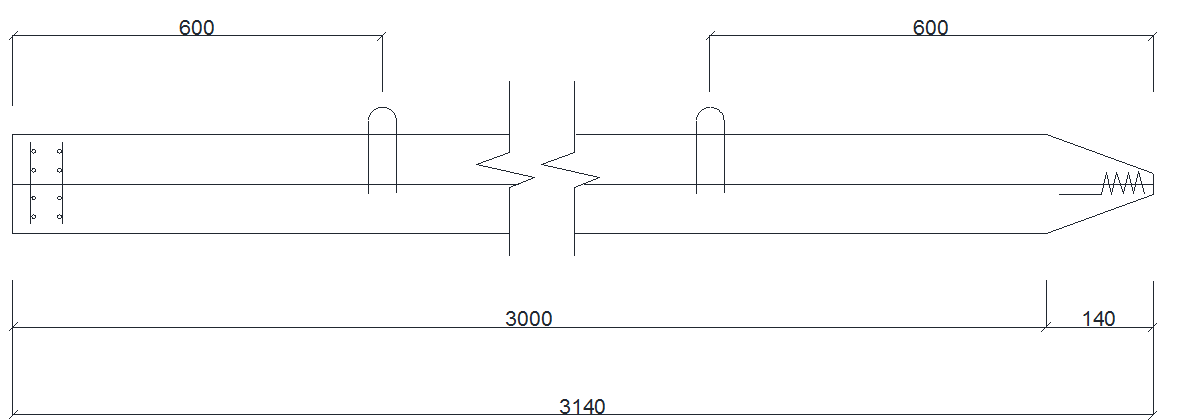

Ескіз

Одиниця виміру

Числове значення

Окремі стержні

Ø

мм

10А500С

l

мм

3140

l_n

м

n

шт

1

Ø

мм

10А240С

l

мм

635

l_n

м

1.27

n

шт

2

Сітка С1

Ø

мм

4Вр1

l

мм

325

l_n

На С1

м

1,30

На сваю

м

2,60

n

На С1

шт

4

На сваю

шт

8

Ø

мм

4Вр1

l

мм

185

l_n

На С1

м

1,11

На сваю

м

2,22

n

На С1

шт

6

На сваю

шт

12

Спіраль

Ø

мм

4Вр1

l

мм

850

l_n

м

0,85

n

шт

1

Показники на одну палю

Марка палі

Об`єм бетону

Витрата арматури на 1 м³ бетона, кг

Довідкова вага

Марка бетону

Зусилля напруження

z

l₁

l₂

СЦ3-20

3000

600

-

0,12

27,3

0,30

300

4,7

Вибірка арматури

Марка палі

Проволочна арматура клас Вр1

ГОСТ 6727-53

Стержньова арматура

Всього, кг

Клас А500С

ГОСТ 5781-61

Клас А240С

ГОСТ 5781-61

СЦ3-20

Ø4

Ø10

Ø12

Ø10

3,28

0,56

1,94

-

0,78

№

Номер шару

Назва шару

Фізична хар-ка шару

Геометрична хар-ка

Кількісна хар-ка

1

1

Верхня поверхня

3140х200; S=14160

1шт

2

2

Захисний шар бетону верхній

1шт

3

3

Бетон важкий

М300,V=0.12м³

1шт

4

4

Окремі стержні

Ø 10А500С

Ø 10А240С

l=3140мм

l=635мм

1шт

2шт

5

5

Сітка С1

Ø 4Вр1

l=325мм

30шт

6

6

Спіраль

Ø 4Вр1

l=850мм

1шт

7

7

Захисний шар бетону нижній

1шт
