4.9. Измерение параметров амплитудно-модулированного напряжения

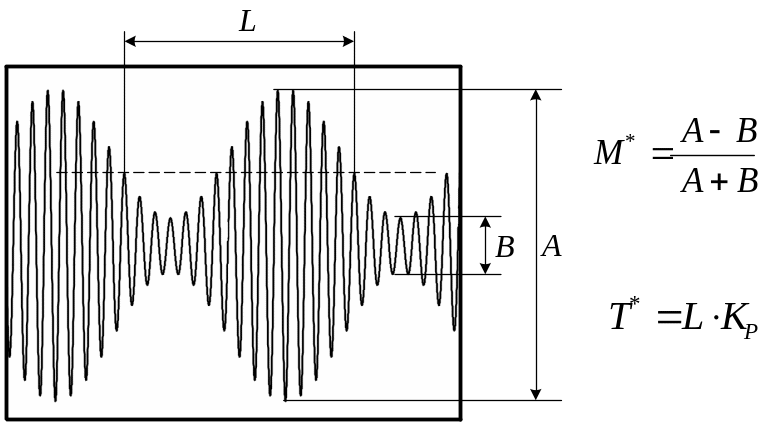

Для измерения коэффициента модуляции или периода модуляции однотонального амплитудно-модулированного напряжения (АМН) его подают на вход одного из каналов ТВО осциллографа и стараются получить устойчивое изображение, показанное на рис. 4.11, при внутренней синхронизации. Если это не удаётся, то следует использовать внешнюю синхронизацию модулирующим напряжением, если есть возможность сделать это.
Затем
измеряют размеры отрезков
,
и
и используют формулы, приведенные на
рис. 4.11. Размеры отрезков
,
и
должны устанавливаться из тех же
соображений, что указывались выше.
Рис. 4.11

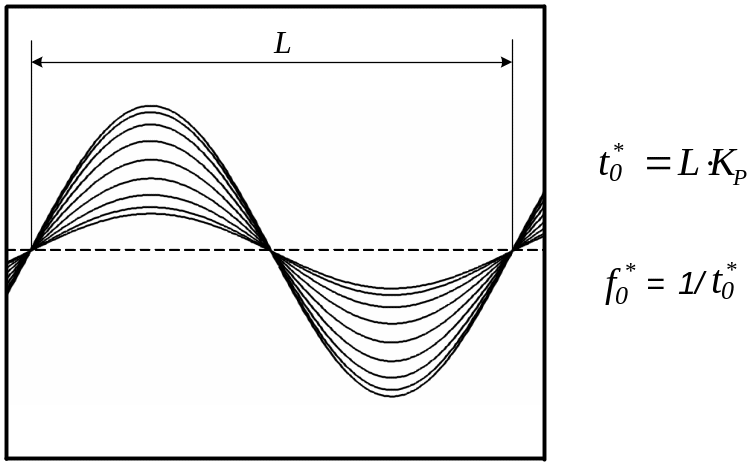

Для
измерения периода
(частоты
)
несущего колебания необходимо «растянуть»
изображение АМН так, чтобы искомый
период занимал не менее 4 - 5 делений. Это
всегда возможно при внутренней
синхронизации, необходимо лишь подобрать
уровень синхронизации. При этом амплитуда
колебания будет «размыта» в пределах
глубины модуляции, однако это не мешает
измерить период несущего колебания
(рис. 4.12). Затем измеряют размер отрезка
и выполняют вычисления по формуле,
приведенной на этом же рисунке.
Рис. 4.12
Погрешности измерения периода модуляции или периода оценивают так же, как при измерении периода гармонического напряжения (см. выше). Погрешность изменения коэффициента модуляции зависит от погрешностей изменения отрезков , и может быть оценена по правилам определения погрешности при косвенном измерении.
