Глава 4 обработка речевых и аудиосиналов
4.1 Основные свойства речевых сигналов

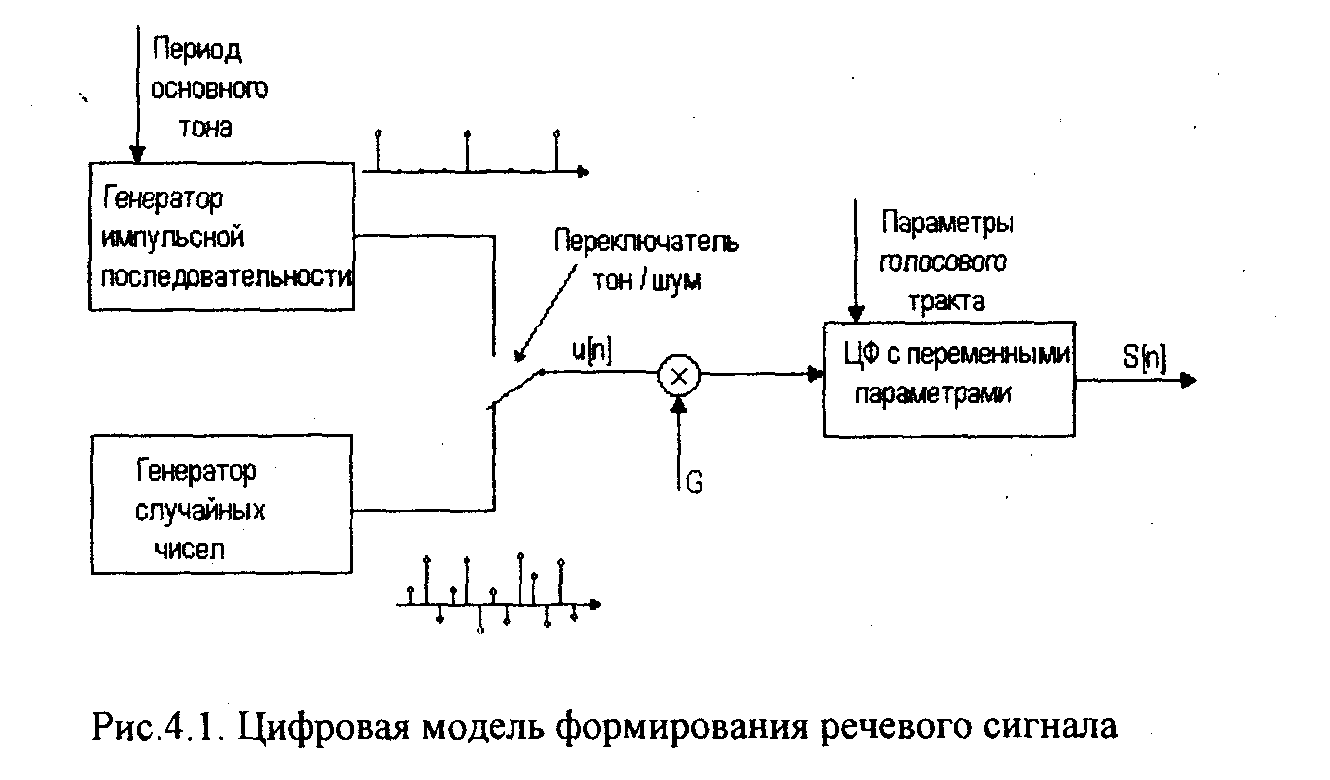

Голосовой аппарат человека представляет собой акустическую систему, состоящую из ротового и носового каналов, возбуждаемую квазипериодическими импульсными колебаниями голосовых связок и турбулентным шумом. Турбулентный шум образуется путем проталкивания воздуха через сужения в определенных областях голосового тракта. Голосовой аппарат, возбуждаемый указанными источниками, действует как линейный фильтр с изменяющимися во времени параметрами, на выходе которого формируется речевой сигнал. На коротких интервалах времени речевой сигнал можно аппроксимировать сверткой возбуждающего сигнала с импульсной характеристикой голосового тракта. На рис.4.1 изображена упрощенная модель формирования речевого сигнала [15;17]. В соответствии с этой моделью вокализованные (звонкие) звуки формируются с помощью генератора импульсной последовательности, а фрикативные (шумовые) - с помощью генератора случайных чисел.
Период следования импульсов на выходе генератора импульсной последовательности соответствует основному периоду возбуждения голосовыми связками. Генератор случайных чисел формирует шумовой сигнал с равномерной спектральной плотностью. Цифровой фильтр (ЦФ) с переменными параметрами аппроксимирует передаточные свойства голосового тракта. На временном интервале порядка 5-20 мс форма голосового тракта не меняется, поэтому характеристики ЦФ на данном g интервале остаются постоянными. Амплитуда входного сигнала u[n] | цифрового фильтра определяется коэффициентом усиления G.
Вокализованные звуки представляют собой квазипериодические сигналы (рис. 4.5,а), гармоническая структура которых хорошо видна на графике кратковременного спектра. Фрикативные звуки имеют случайный характер (рис. 4.5,6) и занимают более широкий частотный диапазон. Энергия вокализованных звуков речи намного больше, чем энергия фрикативных звуков. Структура кратковременного спектра вокализованных участков речи (рис. 4.5,а) характеризуется наличием медленно меняющейся и быстро меняющейся составляющих. Быстро меняющаяся или пульсирующая составляющая обусловлена квазипериодическими :колебаниями голосовых связок. Медленно меняющаяся составляющая ' связана с собственными (резонансными) частотами голосового тракта - формантами. В среднем насчитывается 3-5 формант. Первые три форманты оказывают существенное влияние на синтез и восприятие вокализованных участков речи. Их частоты находятся ниже 3 кГц. Форманты с более высокими частотами оказывают влияние на синтез и представление фрикативных звуков.
Рассмотренная цифровая модель формирования речевого сигнала характеризуется следующими параметрами: наличием классификатора вокализованных и невокализованных звуков (переключатель тон/шум), периодом основного тона, коэффициентом усиления G, параметрами (коэффициентами) ЦФ.
На рассмотренной модели базируются многочисленные способы представления речевых сигналов: от простейшей периодической дискретизации речевого сигнала до оценок параметров модели, представленной на рис.4.1. Выбор того или иного способа представления речевого сигнала определяется решаемой задачей, которые разделяются на три класса. К первому классу относят задачи, связанные с анализом речи. Анализ речи является неотъемлемой частью систем распознавания речевых сигналов, а также систем идентификации дикторов по голосу. Ко второму классу относят задачи, связанные с синтезом речи по тексту. Задачи такого типа возникают в многочисленных информационно-справочных системах. В задачах, относящихся к третьему классу, выполняется как анализ системы сжатия речевых сигналов с целью передачи речи по компьютерным сетям или по традиционным линиям связи. Одним из перспективных направлений применения обработки речевых сигналов являются системы распознавания речи в сети Internet. В этом случае пользователь сети, используя телефон, может соединиться с программой распознавания речи, находящейся на сервере и транслирующей диалог в команды Web-сервера. Это позволяет получить доступ к распределенным информационным ресурсам сети по телефону. Данная технология, использующая методы цифровой обработки сигналов, базируется на использовании специального языка программирования Web-серверов VoxML (Voice Markup Language).
В дальнейшем рассмотрим основные способы цифрового представления и обработки речевых сигналов, применяемые как в задачах анализа речевых сигналов, так и в задачах синтеза.
