НЕГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ САМАРСКИЙ МЕДИЦИНСКИЙ ИНСТИТУТ «РЕАВИЗ»

РЕФЕРАТ

Инфракрасное излучение и его применение в медицине.

Лечебные аппараты для фототерапии

Выполнила: студентка

факультет фармации 132 группы

Лапоткова Светлана Кимовна

Проверил: доц. Астапов В.Н.

САМАРА 2012

Введение

Проблема свето- и цветолечения и синтонической стимуляции в оптометрии существует с последней четверти XIX века. Так, в 1876 году доктор Сетчи лечил душевнобольных фиолетовым светом, полученным фильтрацией света солнца; доктора Штейн (1890 г.) и Келлог (1894 г.) ввели в медицинскую практику общее инфракрасное и видимое облучение лампами накаливания. В 1892 г. доктор Минин применил лампу ИК-излучения из синего стекла со специальным рефлектором, нашедшим в дальнейшем значительную популярность. В 1895 г. Эвальд использовал ультрафиолетовое излучение вольтовой дуги для лечения невралгических болей. К началу XX века доктора Бехтерев, Жуар, Пото и многие другие применяют в целях синтонической стимуляции и лечения фильтрованный свет различных длин волн. При этом нередко отмечалось, что лечебное действие цвета осуществляется не только через органы зрения, но и через кожу; об этом говорят также и данные нейрофизиологии, и опыты со слепыми.

Наблюдения электрофизиологии, показали, что при различных эмоциональных состояниях возникают различные колебания потенциалов кожного покрова. Совместное протекание кожно-гальванической и толчковой реакций дает право рассматривать их как часть общего вегетативного рефлекса. Биологическое значение последнего связано с вегетативным обеспечением адекватного цветовосприятия организмом за счет мобилизации адаптационно-трофических механизмов филогенетической памяти человека.

В целом цветолечение основано на знании законов физической химии, биофизики и психофизиологии человека. Биофизика и физическая химия позволяют установить законы распространения и поглощения излучений, которые возбуждают рецепторы кожи и сетчатки глаза, вызывая этим различные биохимические процессы в организме, приводящие к изменению всей нейро-эндокринной системы. Закономерности психофизиологии человека дают возможность связать чувственное цветовосприятие организма в целом с отдельными составляющими: например, с гипоталамо-гипофизарной системой, вегетативно-эндокринно-метаболическими компонентами, кортико-висцеральными или субкортикальными и т. п.

Психофизиологическое воздействие цвета на организм человека основано на взаимодействии соответствующих рецепторов с электромагнитными волнами, близкими к области солнечной радиации, пропущенной атмосферой. Инфракрасные лучи обладают способностью к проникновению через кожу в организм человека на глубину до 50-60 мм. Ультрафиолетовые лучи же поглощаются поверхностными слоями кожи и поэтому проникают всего лишь на глубину 0,5—0,6 мм.

Результатом интенсивного поглощения УФ-излучения является его мощное биохимическое воздействие на структуру клеток, влияющее на центральную и вегетативную нервную систему, эндокринные процессы и, таким образом, на весь организм. Наибольшим терапевтическим действием обладают УФ-лучи от 280 до 380 нм. Ниже 280 им УФ-лучи биохимически сверхактивны вплоть до осуществления люминесценции глазных сред и фотолиза биореагентов

Использование с лечебной целью полного диапазона солнечной радиации имеет название фототерапия или гелиотерапия, а его фрагментов — в соответствии с их названиями: ультрафиолетовый, видимый, инфракрасный.

Диапазон электромагнитных импульсов (ЭМИ) в виде дозированной естественной солнечной радиации (солнцелечение), известен как средство закаливания и повышения резистентности организма. Тепловой компонент солнечного излучения (инфракрасный — ИК) — электромагнитные волны, занимающие спектральную часть между красной границей видимого света (760 нм) и коротковолновым радиоизлучением (1-2 мм). Для лечебных целей используют искусственные источники теплового излучения: лампы накаливания и инфракрасные излучатели (780-1400 нм), укрепленные в специальном рефлекторе на штативе (лампа Минина, аппарат «Уголек»). Аппарат обеспечивает поток неполяризованного света, имеющий лучи ультрафиолетового и инфракрасного диапазонов.

Лечебное применение ИК-излучения основано на его тепловом воздействии. Наибольший эффект достигается коротковолновым ИК-излучением, близким к видимому свету. ИК-излучение проникает в ткани на глубину около 20 мм, поэтому в большей мере прогреваются поверхностные слои. Терапевтический эффект как раз и обусловлен возникающим температурным градиентом, который усиливает кровоснабжение и микроциркуляцию в облученном участке, что определяет благоприятные лечебные последствия.

Электромагнитное излучение, занимающее спектральную область между фиолетовой границей видимого света (400 нм) и длинноволновой частью рентгеновского излучения (10 нм) называют ультрафиолетовым (УФ). Это излучение, в свою очередь, разделяется по биологическому действию на УФ-А (400-315 нм), УФ-В (315-280 нм), УФ-С (280-100 нм).

Основное применение УФ-излучения в медицине связано с его специфическим биологическим воздействием, которое обусловлено фотохимическими процессами, преимущественно бактерицидной, цитотоксической и меланостимулирующей направленности. При его использовании необходимо учитывать близость лечебных и разрушающих влияний, что предполагает необходимость правильной дозировки для исключения негативных отдаленных последствий. В зависимости от индивидуальной фоточувствительности пациента УФ-излучению передозировка возможна даже при применении терапевтических доз.

Рассматриваемые в реферате аппараты относятся к устройствам для облучения световыми и инфракрасными лучами и используются для осуществления физиотерапевтических процедур в области рефлексотерапии, ревматологии, дерматологии и в других областях медицины, где лечение осуществляется путем воздействия низкоэнергетическим излучением оптического и инфракрасного диапазонов длин волн.

Фототерапия – это один из методов лечения заболеваний различного характера, относящихся к физиотерапии. Фототерапия осуществляется с помощью воздействия на организм искусственного инфракрасного, ультрафиолетового и видимого излучений. Для проведения сеансов используют специальные аппараты фототерапии – тепловые и люминесцирующие источники света. У первых фототерапевтических аппаратов количество и состав энергии зависят от степени нагревания источника. Ко второму типу ламп, излучение которых обусловлено электрическими и химическими процессами, относят: ртутно-кварцевые, эритемные, дуговые бактерицидные лампы. Воздействие лампы фототерапии на человеческий организм определяется интенсивностью излучения, длительностью сеанса и глубиной проникновения волн.

1. Физиотерапевтический аппарат портативный светодиодный матричный для фототерапии «Дюна-Т» предназначен для профилактики и лечения ряда заболеваний путем воздействия красным и инфракрасным светом.

Рисунок 1 – Аппарат фототерапии «Дюна-Т»

Светодиодное излучение  — это сильный болеутоляющий и антивоспалительный фактор. Воздействие облучения активизирует процессы обмена и защитных реакций, что приводит к биологической стимуляции жизнедеятельности всего организма; кожа и ткани очищаются в глубоких слоях, при этом расширяются кровеносные сосуды, сбалансируется водный обмен и повышается интенсивность обмена веществ. В основу действия аппарата положен биологический эффект от воздействия красного и инфракрасного света. Светодиодное излучение не стимулирует накопление в организме активных радикалов. Воздействие аппарата может быть местным, а также рефлексогенным. При местном воздействии непосредственно на облучаемые ткани (кожу, мышцы) красное излучение модулирует состояния буферной системы перекисного окисления и антиоксидантной защиты (а нарушения в состоянии этой системы присутствуют практически при всех заболеваниях, сопровождающихся наличием воспалительного компонента).

2 Аппараты серии "Геска" предназначены для воздействия на патологический очаг или организм в целом, их лечебный эффект многократно выявлен в различных областях медицины: хирургии, дерматологии, травматологии, неврологии, отоларингологии, эндокринологии, педиатрии.

Рисунок 2 – Аппарат цветомагнитотерапии «Геска Полицвет Маг»

Светодиодные терапевтические аппараты красного и ИК излучений "Геска" по своему лечебному действию аналогичны лазерным терапевтическим аппаратам, но отличаются от них портативностью, надежностью и безопасностью применения, что позволяет эксплуатировать эти аппараты как в медицинских учреждениях, так и в домашних условиях.

Используемые в аппаратах "Геска-полицвет" цветовые вибрации синего, зеленого, желтого, оранжевого, красного и инфракрасного диапазонов воздействуют на нервную систему, эндокринные железы, органы и мышцы. Клинические испытания и практическое применение аппаратов "Геска-полицвет" показали их высокую эффективность при лечении многих заболеваний в различных областях медицины.

3 Аппарат фототерапии SN-206 "АТМОС-АНТИНАСМОРК" предназначен для профилактики и лечения ринитов (насморка) различного происхождения с помощью низкоэнергетических узконаправленных световых волн в красном и инфракрасном диапазонах.

Рисунок 3 – Аппарат фотототерапии SN-206«АТМОС-АНТИНАСМОРК»

Прибор относится к типу приборов неинвазивной световой терапии. Он разработан для самостоятельного применения в привычных условиях домашнего уюта и функционирует от обычной батареи 9В. Отличительной особенностью прибора является его портативность, простота в эксплуатации и комфортность применения.

Принцип работы данного изделия заключается в создании одновременного действия светодиодов двух длин волн красного и инфракрасного спектров: 652 нм и 940 нм. Данное воздействие волн, излучаемых этими полупроводниковыми элементами, предназначено для облучения слизистой оболочки внутри носа. Как известно, низкоэнергетические узконаправленные красные и инфракрасные световые волны имеют множественные положительные клеточные, биохимические, функциональные и терапевтические эффекты при целом ряде общеизвестных заболеваний.

SN-206 "АТМОС-АНТИНАСМОРК" обеспечивает одновременное проникающее воздействие на слизистую оболочку носа световым потоком красного и инфракрасного диапазонов, последовательно улучшая функциональное состояние клетки, ткани и органа.

Технические характеристики:

Напряжение питания от батареи постоянного	9 B
Длина волны красного света	652 нм
Длина волны инфракрасного света	940 нм
Максимальная суммарная мощность	до 3 мВт
Режим излучения	непрерывный
Габаритные размеры	78 х 65 х 31 мм
Масса	0.08 кг

4 В аппарате "СВЕТОВИТ" реализован новый способ передачи энергии инфракрасного излучения в глубоко лежащие ткани и внутренние органы.

Рисунок 4 – Аппарат инфракрасной терапии «СВЕТОВИТ»

"СВЕТОВИТ" аппарат ИК-терапии имеет специальный фильтр, который выделяет ту часть спектра излучения, при которой инфракрасные волны способны проникать в тело человека максимально глубоко, достигая глубины прогрева тканей до 4см.

Заложенное в аппарате "СВЕТОВИТ" сочетание оптимальной длины волны и мощности излучения позволяет добиваться лечебного эффекта без опасности перегрева тканей. Такое излучение обладает высокой проникающей способностью и вызывает эффективное прогревание глубоко расположенных тканей.

Спектральная характеристика аппарат "СВЕТОВИТ" соответствует оптимальному режиму ИК-излучения. При этом наблюдается максимальное проникновение излучения вглубь тканей и исключен избыточный нагрев верхних слоев кожи и подкожной клетчатки.

СВЕТОВИТ аппарат ИК-терапии работает в двух режимах, которые позволяют добиваться максимального лечебного эффекта при различных заболеваниях.

Технические характеристики:

Длина излучения: 1000-3500нм; Удельная мощность излучения на расстоянии 5см от облучателя: В режиме I - 50 мВт/см2; В режиме II - 150 мВт/см2; Время непрерывной работы: 30 мин; Питается прибор инфракрасный от сети переменного тока: напряжением 220В, частотой 50 Гц; Мощность, потребляемая от сети переменного тока: 100В*А. Габаритные размеры: 230x120x80 мм; Масса не более: 0,4 кг; Данный прибор инфракрасный имеет гарантийный срок: 1 год.

5 Ультрафиолетовый облучатель – это настольный аппарат, состоящий из основания и корпуса, в центре которого размещаются источник ультрафиолетового излучения (дуговая ртутная трубчатая лампа низкого давления ДРТ-125) и два источника инфракрасного излучения. Ресурс работы лампы составляет около 1000 часов.

Рисунок 5 – Облучатель УФО

Облучатель ультрафиолетовый бактерицидный необходимо использовать, ведущим сидячий образ жизни, он подходит для тех, кто редко гуляет на улице. Восполняя недостаток солнечного света, необходимого для выработки витамина D в организме, облучатель ультрафиолетовый поддерживает хорошее самочувствие, сохраняет бодрость и общий тонус организма. Кроме этого, облучатель является бактерицидным, то есть в самый опасный осенне-зимний обеспечивает защиту от воздействия болезнетворных микроорганизмов.

Технические характеристики:

Расстояние до облучаемой поверхности - 80 см

Поверхность облучения на расстоянии 50 см - 600 кв. См

Сеть - 220 В, 50 Гц

Потребляемая мощность - 500 Вт

Допустимое рабочее время облучателя- 30 мин,

повторное включение - не ранее, чем через 15 мин.

Габариты - 230 х 210 х 160 мм

Масса - 1,7 кг

6 Прибор dermalight® 80 – может использоваться для местного облучения небольших ограниченных участков кожи по всему телу и кожи головы.

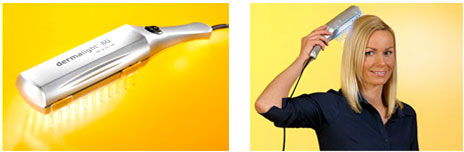

Рисунок 6 – Прибор ультрафиолетового облучения для лечения заболеваний кожи головы «dermalight® 80»

У людей с хроническим течением кожного заболевания при наличии этого прибора появляется возможность регулярно проводить лечебные процедуры в домашних условиях и обращаться в лечебные учреждения только для того, чтобы проконсультироваться с лечащим врачом и скорректировать дозы облучения.

Технические характеристики:

Площадь облучения около 110 x 40 мм Вес: расческа, около 285 грамм Электропитание: 230В / 50Гц / 11вт

7 Профессор Панков О.П. (в соавторстве с М. В. Муравьевым и В.Солдатовым) разработал офтальмологический прибор и новую программу для лечения глазных заболеваний.

Рисунок 7 – Очки профессора Панкова

Очки портативные на светодиодах - портативный прибор, в оправу которого встроены светодиодные излучатели, управляемые вмонтированными внутрь микропроцессорами, по одному излучателю на каждый глаз, "очки Панкова" обеспечивают воздействие на органы зрения низкоинтенсивным излучением в спектральном диапазоне 450-650 нм.

8 Инфракрасная лампа мощностью 150 Вт, предназначенная для стимуляции кровообращения. Включает элемент накаливания для смягчения боли в мышцах.

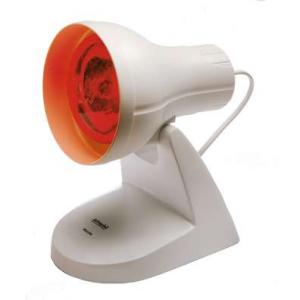

Рисунок 8 – Облучатель инфракрасный Philips HP 3616

Инфракрасный луч проникает глубоко в кожу, расширяя кровеносные сосуды и стимулируя приток крови, и помогает справиться с болью в мышцах и симптомами простуды.

Технические характеристики:

Глубина: приблизительно 20 см

Высота: приблизительно 21,5 см

Срок службы ламп: 750 сеансов продолжительностью по 10 минут

Материал: Корпус: линейный полиэстер. Стойка: полипропилен

Напряжение: (блок питания) 220/230 В или 240/250 В или 120 В AC/DC

Масса: 0,98 (с упаковкой) кг

Ширина: приблизительно 13,5 см

Большинство из выпускаемых приборов имеют некоторые недостатки, такие как неудобство использования и отсутствие контроля за сердцебиением пациента, что желательно при физиотерапевтических процедурах больных с сердечными заболеваниями и для эффективного использования аппарата при лечении.

Таким прибором является разработанный Астаповым В.Н. новый адаптивный физиотерапевтический аппарат «НАТА» с устройством контроля частоты сердцебиения, а также имеющего дополнительно несколько режимов работы аппарата, кроме адаптивного режима, с частотой пульсаций 60 импульсов в минуту и с частотой 40 Гц.

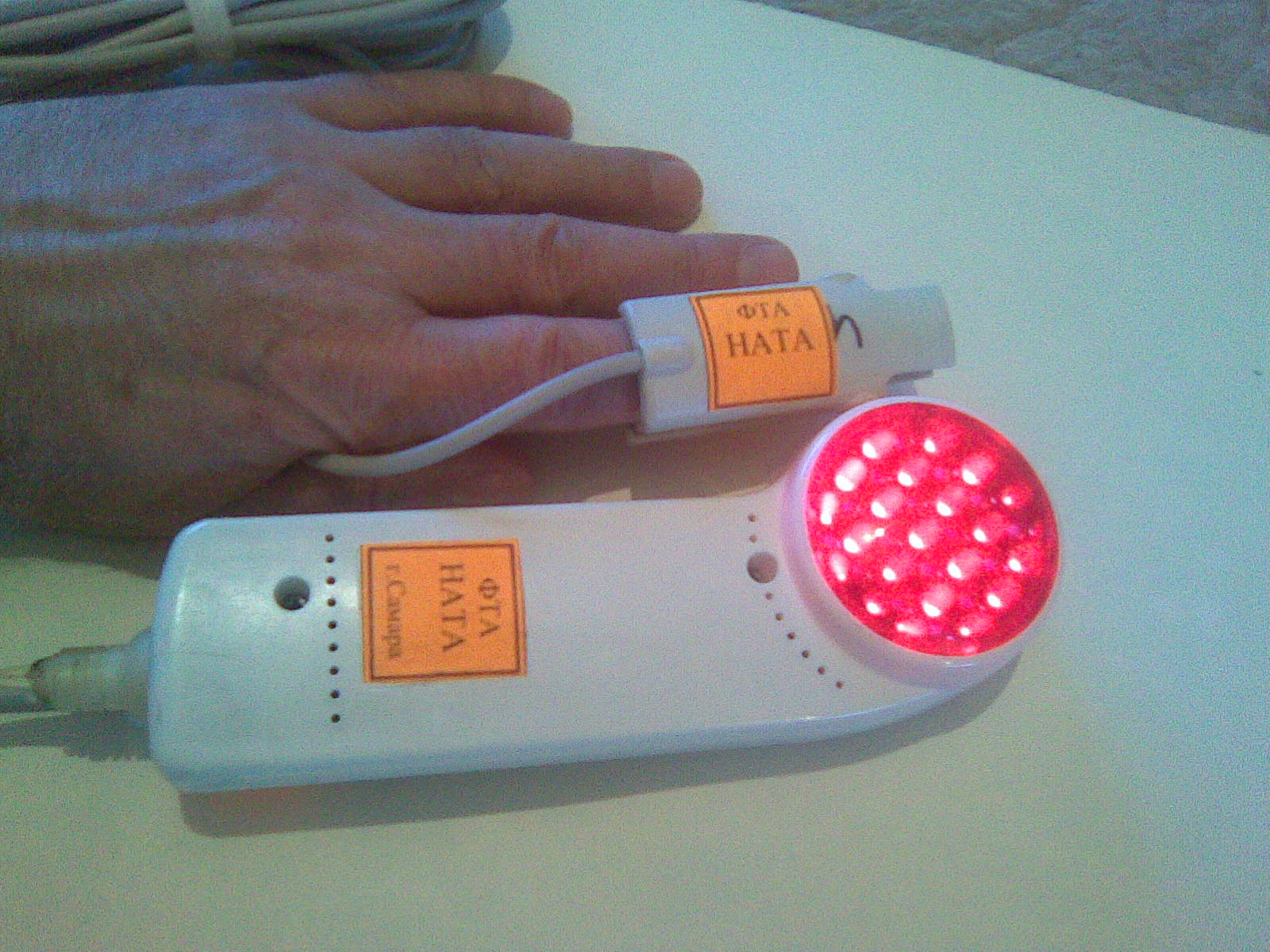

Рис. 9 Новый адаптивный терапевтический аппарат «НАТА»

Патент рф №46433, (2005г.). (Астапов в.Н.).

Физиотерапевтический аппарат «НАТА» представляет собой портативное устройство массой не более 200 грамм. Блок питания, без трансформаторного исполнения, совмещен со светодиодной матрицей в едином корпусе. Светодиодная матрица аппарата представляет собой последовательно соединенные 21 красные и 16 инфракрасные светодиоды. Применяются светодиоды, генерирующие излучение: красное длиной волны - 650 нм (плотность излучения - 0,8 мВт/см2) и инфракрасное - 920 нм (плотность излучения - 1,5 мВт/см2). Площадь облучения, достигаемая с помощью аппарата - 16 см2. Суммарная плотность мощности излучения - 2 мВт/см2. Потребляемая мощность - 6 ВА. Напряжение питания - 220-230 В.

Фотодатчик пульса изготавливается в виде прищепки, защелкивающейся на пальце пациента, содержит светодиод инфракрасного излучения и фотодиод, закрепленные под углом друг к другу.

При взятии аппарата в руку, к одному пальцу присоединить фотоэлектронный датчик пульса, выполненный в виде прищепки. При каждом толчке пульса фотодатчик реагирует на кровенаполнение тканей пальца и вырабатывает импульсы синхронные частоте пульса. Которые усиливаются усилителем и затем осуществляется формирование прямоугольных импульсов с частотой пульса формирователем прямоугольных импульсов. Прямоугольные импульсы управляют микроконтроллером, который задает длительность свечения светодиодов.

Таким образом аппарат адаптируется к частоте пульса пациента, т.е. частота светового и инфракрасного излучения всегда равна частоте пульса и синхронна сокращению тканей мышц, что повышает терапевтический эффект облучения, достигается более глубокое проникновение излучения. Этому способствует и резкое кратковременное увеличение мощности излучения в момент включения светодиодов.

Поскольку аппарат относится к медицинской технике, он может иметь обширный круг потенциальных потребителей: медицинские учреждения, больницы, санатории, косметологические кабинеты, учебные учреждения.

Аппарат характеризуется более высокой безопасностью, благодаря гальванической оптронной развязке цепей управления и силовых цепей.

Методики проведения лечебных процедур

Красный и инфракрасный свет, используемый в аппарате, специально подобран такой мощности, что не ока­зывает вредного влияния на организм. Однако, в соответ­ствии с правилами физиотерапии, лечение всех заболеваний проводится курсами. В среднем перерывы между курсами со­ставляют 1 - 1,5 мес.

1 Заболевания суставов

1. Ревматоидные и инфекционно-аллергические артриты, артрозы

В основе терапевтических эффектов лежат противовоспалитель­ное, противоотечное и обезболивающее действие, улучшение мес­тной гемодинамики.

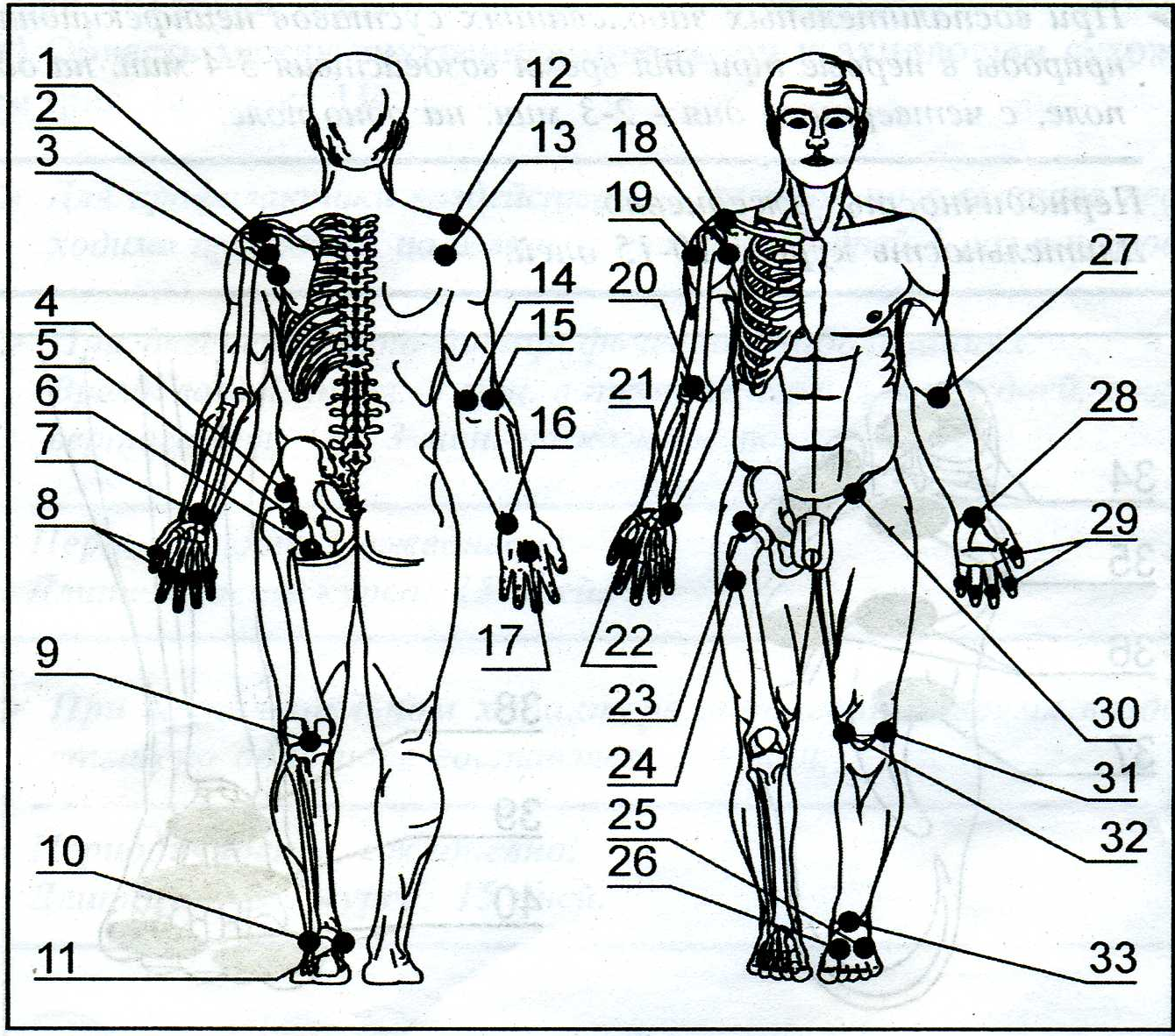

Рисунок 10 - Биологически активные точки

Чрезкожное воздействие на кровь:

1. Для верхних конечностей воздействие проводится в локте­вых или подмышечных ямках (рисунок 10, т. 20, 18).

2. Для нижних конечностей воздействуют на зоны бедренных вен и подколенные ямки (рисунок 10, точки 30, 9).

Время воздействия: от 15 до 30 мин. на каждое поле.

Периодичность: ежедневно. Длительность курса: 5-10 дней. При ревматоидных артритах - 10 дней.

Воздействие на суставы:

Воздействуют на переднюю, заднюю и обе боковые поверхнос­ти крупных суставов. На мелкие суставы (пальцы рук и ног) воз­действуют по передней и задней поверхности.

Время воздействия: 10-20 минут на один сустав в зависимости от количества пораженных суставов (общее время воздействия аппаратом не должно превышать 60 мин. за сеанс). Длительность курса - до 10 дней.
