1.9 Очисні комбайни рку10 і рку13
Комбайни РКУ10 (рис.1.9.1) і РКУ13 (рис.1.9.2) призначені для механізованої виїмки вугілля в складі очисних комплексів МКДД, МДТ і МКД90 в очисних вибоях положистих і похилих пластів потужністю 1,1 - 1,93м (РКУ10) і 1,35 – 2,6м (РКУ13), що посуваються по простяганню з кутами нахилу до 35°, а також по повстанню і падінню з кутами до 10°, при опірності вугілля різанню до 360 кН/м.

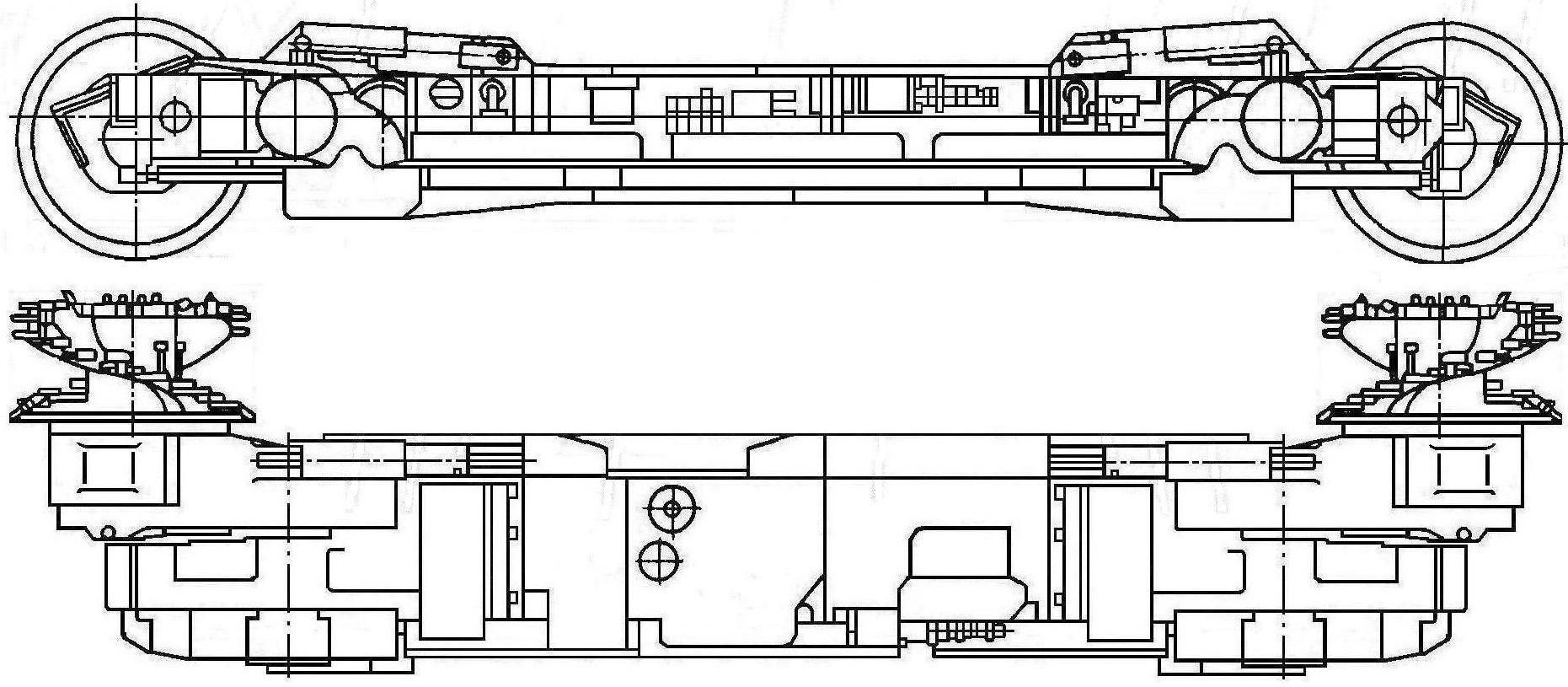

Рисунок 1.9.1 - Очисний комбайн РКУ10

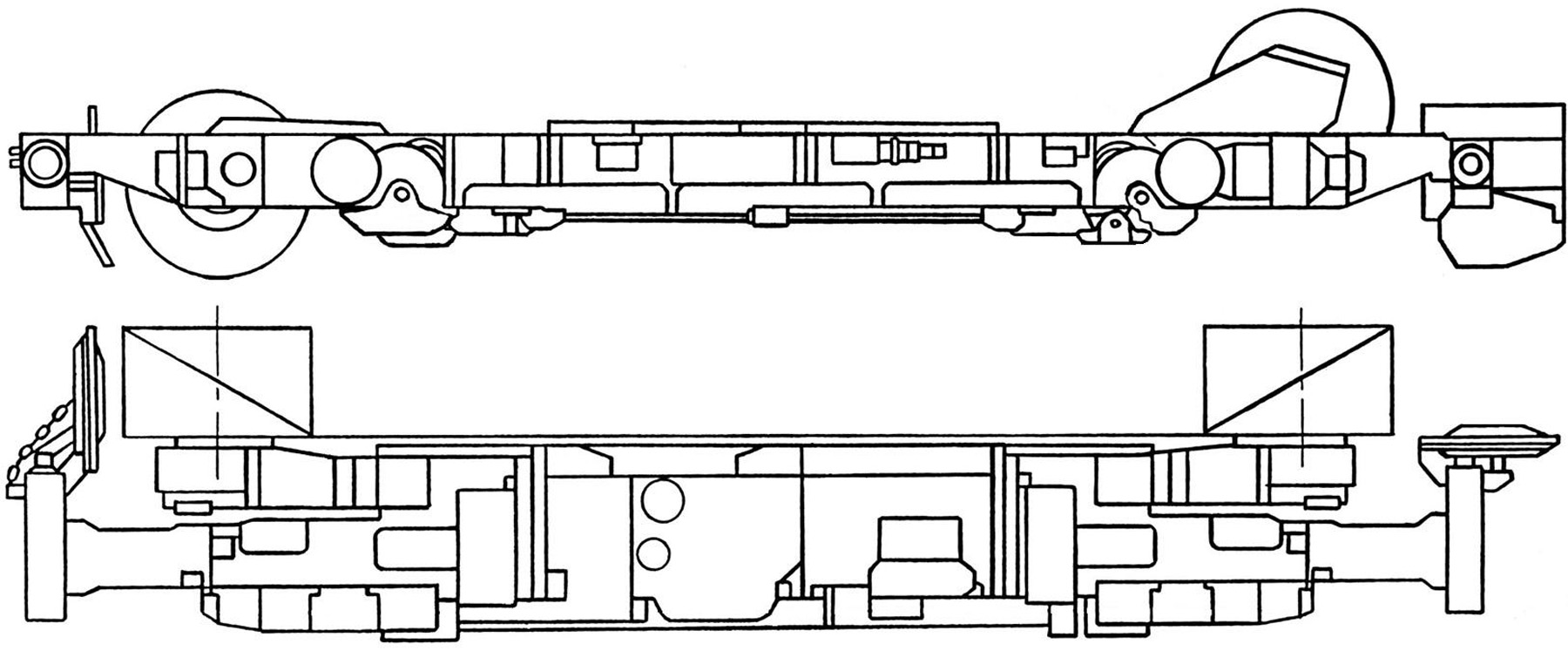

Рисунок 1.9.2 - Очисний комбайн РКУ13
Структурно-компанувальна схема комбайнів РКУ10 і РКУ13 - два рознесених по кінцях машини шнекових виконавчих органа при розташуванні основних вузлів корпусної підсистеми над конвеєром.
Підсистеми приводу виконавчих органів – один електродвигун і рядні редуктори до шнекових виконавчих органів.
Підсистеми підвіски і переміщення виконавчих органів і опірні механізми – на базі двох основних і двох поворотних редукторів, з опорами корпуса на конвеєр двома забійними і двома завальними нерегульованими опорними механізмами.
Підсистема переміщення комбайна – дві вбудовані з гідравлічним регулятором швидкості і жорстким тяговим органом типу РПК або «ЕЙКОТРЕК».
Підсистема керування передбачає виконання всіх операцій по керуванню комбайном і конвеєром з пульта, розташованого на комбайні.
Підсистема пилопридушення забезпечує подачу води на охолодження електродвигуна, а також диспергування води зрошувачами, установленими на корпусі комбайна на шнеках за кожним різцем.
Виїмка виконується як по човниковій, так і по однобічній схемах. Самозарубка може бути торцевою або косими заїздами.
У табл.1.8 приведена технічна характеристика комбайнів РКУ10 і РКУ13
Таблиця 1.8 - Технічна характеристика комбайнів РКУ10 і РКУ13
Найменування основних параметрів і розмірів |
Виконання РКУ10 |
Виконання РКУ13 |
||||
- 04 |
- 02 |
- 03 |
- 04 |
- 02 |
- 03 |
|
Продуктивність, т/хв |
3,2 – 7,0 |
5,0 – 7,0 |
||||
Межі регулювання висоти виконавчого органа від опорної поверхні конвеєра, мм |
1000 1800 |
1250 2190 |
1400 2500 |
1600 2600 |
1120 1860 |
1250 1930 |
Опускання виконавчих органів нижче опорної поверхні конвеєра, мм |
80 |
140 |
205 |
140 |
100 |
200 |
Діаметр виконавчого органа по різцях, мм |
1000 |
1250 |
1400 |
1600 |
1120 |
1250 |
Ширина захвату виконавчого органа, мм |
630; 800 |
|||||
Частота обертання виконавчого органа, об/хв |
63,1 |
39,4 |
||||
Номінальна потужність (S4, ПВ=60%), кВт і тип електродвигуна підсистеми приводу виконавчого органа |
200 – 2ЕКВЭ4-200У5 |
|||||
Максимальна робоча швидкість подачі, м/хв |
5,0 |
|||||
Тягове зусилля, кН, не менш |
250 |
|||||
Основні розміри комбайна, мм: - довжина по осях шнеків |
6570 |
|||||
- ширина |
1825 |
1762 |
1825 |
|||
- висота корпуса в зоні кріплення |
800 |
950 |
1186 |
800 |
||
Маса комбайна, т |
20,7 |
21,7 |
22,7 |
21,7 |
22,7 |
|
