1.8 Очисні комбайни 1гш68 і 2гш68б
Комбайн 1ГШ68 (рис.1.8.1) призначений для механізованої виїмки вугілля в складі очисних комплексів МКД90 в очисних вибоях положистих і похилих пластів потужністю 1,3-2,5 м, що посуваються по простяганню з кутами нахилу до 35°, а також по повстанню і падінню з кутами до 10°, при опірності вугілля різанню до 360 кН/м.

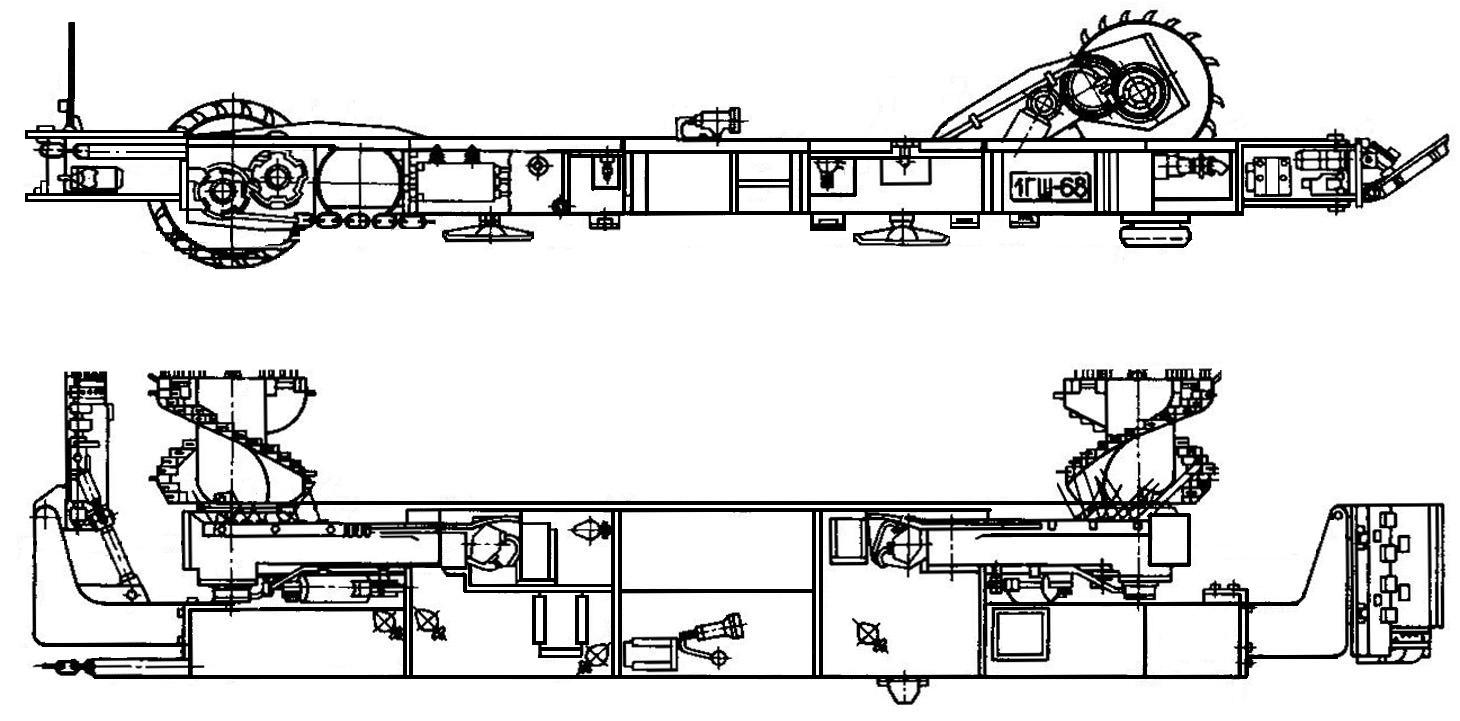

Рисунок 1.8.1 - Очисний комбайн 1ГШ68
Комбайн 2ГШ68Б (рис.1.8.2) призначений для механізованої виїмки вугілля в складі очисних комплексів МКДД, МДТ, МКД90, КМ138 в очисних вибоях положистих і похилих пластів потужністю 1,4 - 2,5 м, що посуваються по простяганню з кутами нахилу до 35°, а також по повстанню і падінню з кутами до 10°, при опірності вугілля різанню до 360 кН/м.

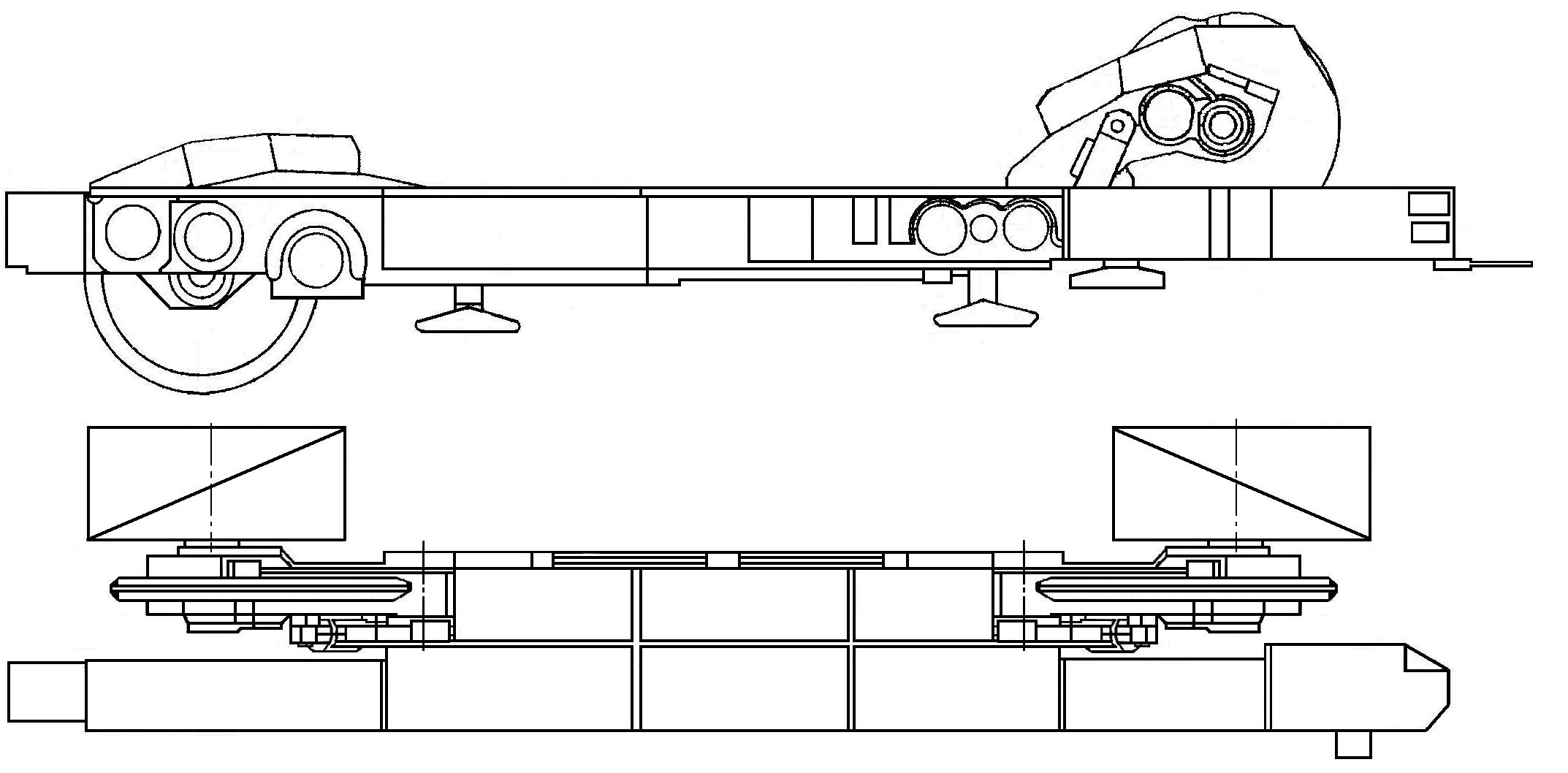

Рисунок 1.8.2 - Очисний комбайн 2ГШ68Б
Структурно-компанувальна схема комбайнів 1ГШ68 і 2ГШ68Б - два рознесених по кінцях машини шнекових виконавчих органа при розташуванні основних вузлів корпусної підсистеми над конвеєром.
Підсистеми приводу виконавчих органів – два кинематично зв'язаних електродвигуни і рядні редуктори до шнекових виконавчих органів.
Підсистеми підвіски і переміщення виконавчих органів – на базі двох основних і двох поворотних редукторів, з опорами корпуса на конвеєр двома забійними регульованими і двома завальними нерегульованими опорними механізмами.
Підсистеми переміщення комбайнів:
- для комбайна 1ГШ68 вбудована з гідравлічним регулятором швидкості і ланцюговим тяговим органом;
- для комбайна 2ГШ68Б вбудована з гідравлічним регулятором швидкості і жорстким тяговим органом типу РПК або «ЕЙКОТРЕК».
Підсистема керування передбачає виконання всіх операцій по керуванню комбайном, конвеєром і запобіжною лебідкою з носимого пульта.
Підсистема пилопридушення забезпечує подачу води на охолодження електродвигунів, а також диспергування води зрошувачами, установлених на корпусі комбайна і на шнеках за кожним різцем.
Виїмка виконується як по човниковій, так і по однобічній схемах. Самозарубка може бути торцевою або косими заїздами.
При кутах падіння пласту 9° і вище повинна використовуватися запобіжна лебідка типу 3ЛП (1ЛГКНМ1Е).
У табл.1.7 приведена технічна характеристика комбайнів 1ГШ68 і 2ГШ68Б
Таблиця 1.7 - Технічна характеристика комбайнів 1ГШ68 і 2ГШ68Б
Найменування основних параметрів і розмірів |
Виконання комбайна 1ГШ68 |
Виконання комбайна 2ГШ68Б |
|||||||||||||||
- 03 |
- 17 |
- 00 |
- 09 |
- 11 |
- 15 |
- 01 |
- 00 |
- 02 |
- 03 |
||||||||
Продуктивність, т/хв |
4,3 – 5,0 |
||||||||||||||||
Межі регулювання висоти виконавчого органа від опорної поверхні конвеєра, мм |
1120 2120 |
1250 2200 |
1400 2500 |
1600 2600 |
1250 2260 |
1400 2500 |
1600 2560 |
||||||||||
Опускання виконавчого органа нижче опорної поверхні забійного конвеєра, мм |
100 |
175 |
120 |
150 |
110 |
120 |
140 |
||||||||||
Діаметр виконавчого органа по різцях, мм |
1120 |
1250 |
1400 |
1600 |
1250 |
1400 |
1600 |
||||||||||
Ширина захвату виконавчого органа, мм |
800 |
630 |
800 |
500 |
630 |
500 |
630 |
||||||||||
Частота обертання виконавчого органа, об/хв |
44,4; 53,6 |
||||||||||||||||
Номінальна потужність (S4, ПВ=60%), кВт і тип електродвигуна підсистеми приводу виконавчого органа |
2х150 – ЕКВ4-140У5 |
||||||||||||||||
Максимальна робоча швидкість подачі, м/хв |
4,4 |
6,0 |
|||||||||||||||
Тягове зусилля, кН, не менш |
250 |
220 |
|||||||||||||||
Основні розміри, мм: - довжина по осях шнеків - ширина |
10600 2040 |
8820 1005 |
|||||||||||||||
- висота корпуса в зоні кріплення |
950 |
1200 |
950 |
1200 |
|||||||||||||
Маса комбайна, т |
16,2 |
17,0 |
17,6 |
18,6 |
20,0 |
21,0 |
