1.6 Очисний комбайн 1к101уд

Комбайн 1К101УД (рис.1.6) призначений для механізованої виїмки вугілля в складі очисних комплексів МКДД, МДМ і МКД90 в очисних вибоях положистих і похилих пластів потужністю 0,95-1,3 м, що посуваються по простяганню з кутами нахилу до 35°, а також по повстанню і падінню з кутами до 10°, при опірності вугілля різанню до 300 кН/м.

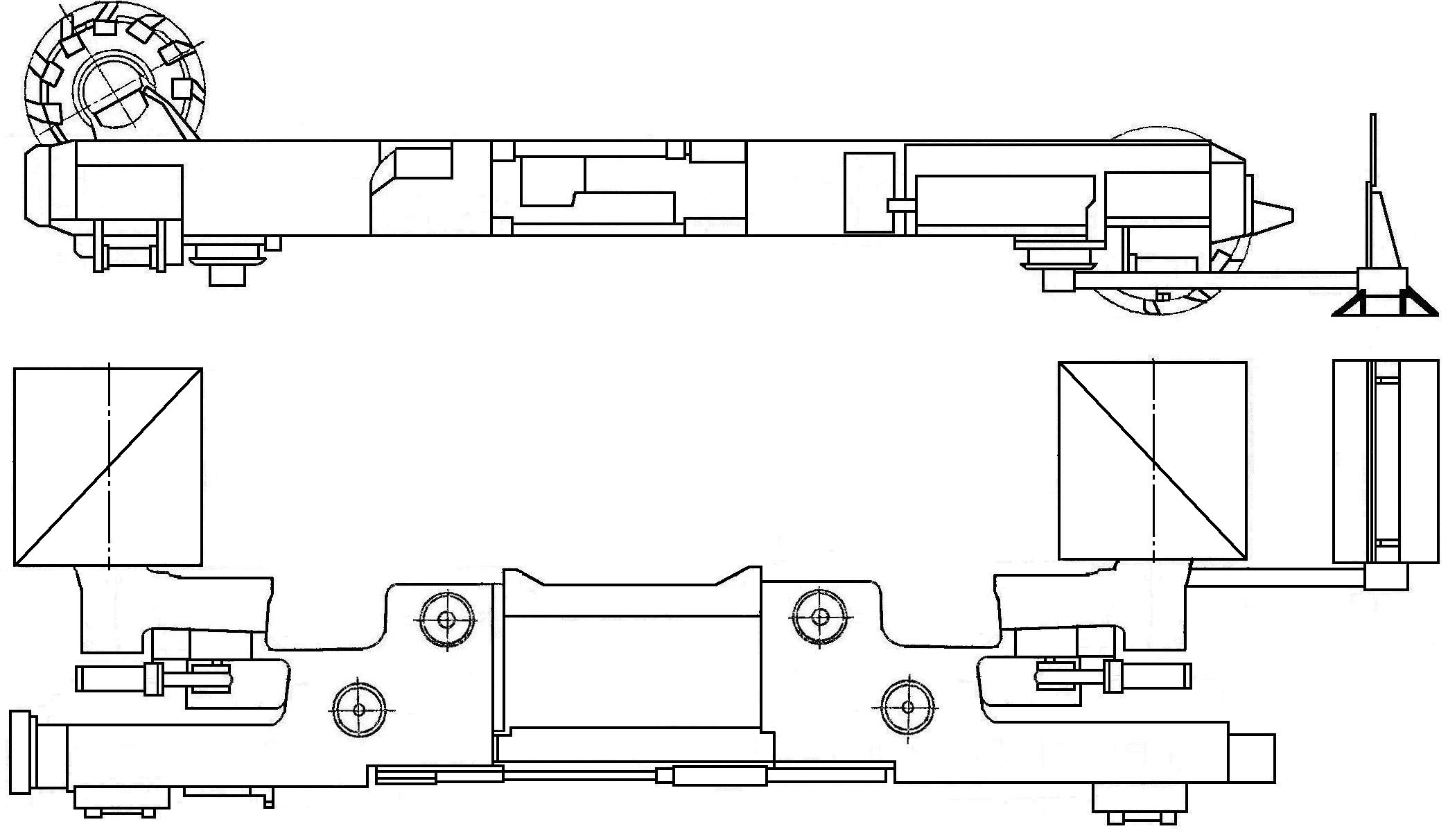

Рисунок 1.6 - Очисний комбайн 1К101УД

Структурно-компанувальна схема комбайна 1К101УД - два рознесених по кінцях машини шнекових виконавчих органа при розташуванні основних вузлів корпусної підсистеми над конвеєром.

Підсистеми приводу виконавчих органів – один електродвигун і рядні редуктори до шнекових виконавчих органів.

Підсистеми підвіски і переміщення виконавчих органів і опірні механізми – на базі двох основних і двох поворотних редукторів, з опорами корпуса на конвеєр двома забійними і двома завальними нерегульованими опорними механізмами.

Підсистема переміщення комбайна – винесена з електричним регулятором швидкості на базі електромагнітної муфти ковзання і ланцюговим тяговим органом.

Підсистема керування передбачає одночасне включення обох двигунів подачі з напрямком обертання, що забезпечує переміщення комбайна в обраному напрямку, а також керування струмом збудження електромагнітної муфти, що визначає швидкість переміщення комбайна і зусилля в тяговому ланцюзі.

Підсистема пилопридушення забезпечує подачу води на охолодження електродвигуна й основних редукторів, а також диспергування води зрошувачами, установлених як на поворотних редукторах, так і на шнеках за кожним різцем.

Виїмка виконується як по човниковій, так і по однобічній схемах. Самозарубка може бути торцевою або косими заїздами.

При кутах падіння пласту 9° і вище повинна використовуватися запобіжна лебідка типу 3ЛП (1ЛГКНМ1Е).

У табл.1.5 приведена технічна характеристика комбайна 1К101УД

Таблиця 1.5 - Технічна характеристика комбайна 1К101УД

Найменування основних параметрів і розмірів	Виконання
	1К101УД - 04	1К101УД - 01
Продуктивність, т/хв	2,7 – 4,5
Межі регулювання висоти виконавчого органа від опорної поверхні конвеєра, мм	800 1280	800 1300
Опускання виконавчих органів нижче опорної поверхні конвеєра, мм	80	60
Діаметр виконавчого органа по різцях, мм	800
Ширина захвату виконавчого органа, мм	800
Частота обертання виконавчого органа, об/хв	83
Номінальна потужність (S4, ПВ=60%), кВт і тип електродвигуна підсистеми приводу виконавчого органа	180 – ЕКВ3,5-180У5
Максимальна робоча швидкість подачі, м/хв	5,0
Тягове зусилля, кН, не менш	200
Номінальна потужність електродвигуна підсистеми переміщення комбайна, кВт	2х55
Основні розміри комбайна, мм: - довжина по осях шнеків - ширина - висота корпуса в зоні кріплення	5400 2000
	705	725
Маса комбайна, т	8,8	8,66
