1.5 Очисний комбайн 1к101у
Комбайн 1К101У (рис.1.5) призначений для механізованої виїмки вугілля в складі очисних комплексів КМК98, МКД90 і в комплекті з індивідуальним кріпленням в очисних вибоях положистих і похилих пластів потужністю 0,95 - 1,3 м, що посуваються по простяганню з кутами нахилу до 35°, а також по повстанню і падінню з кутами до 10°, при опірності вугілля різанню до 300 кН/м.

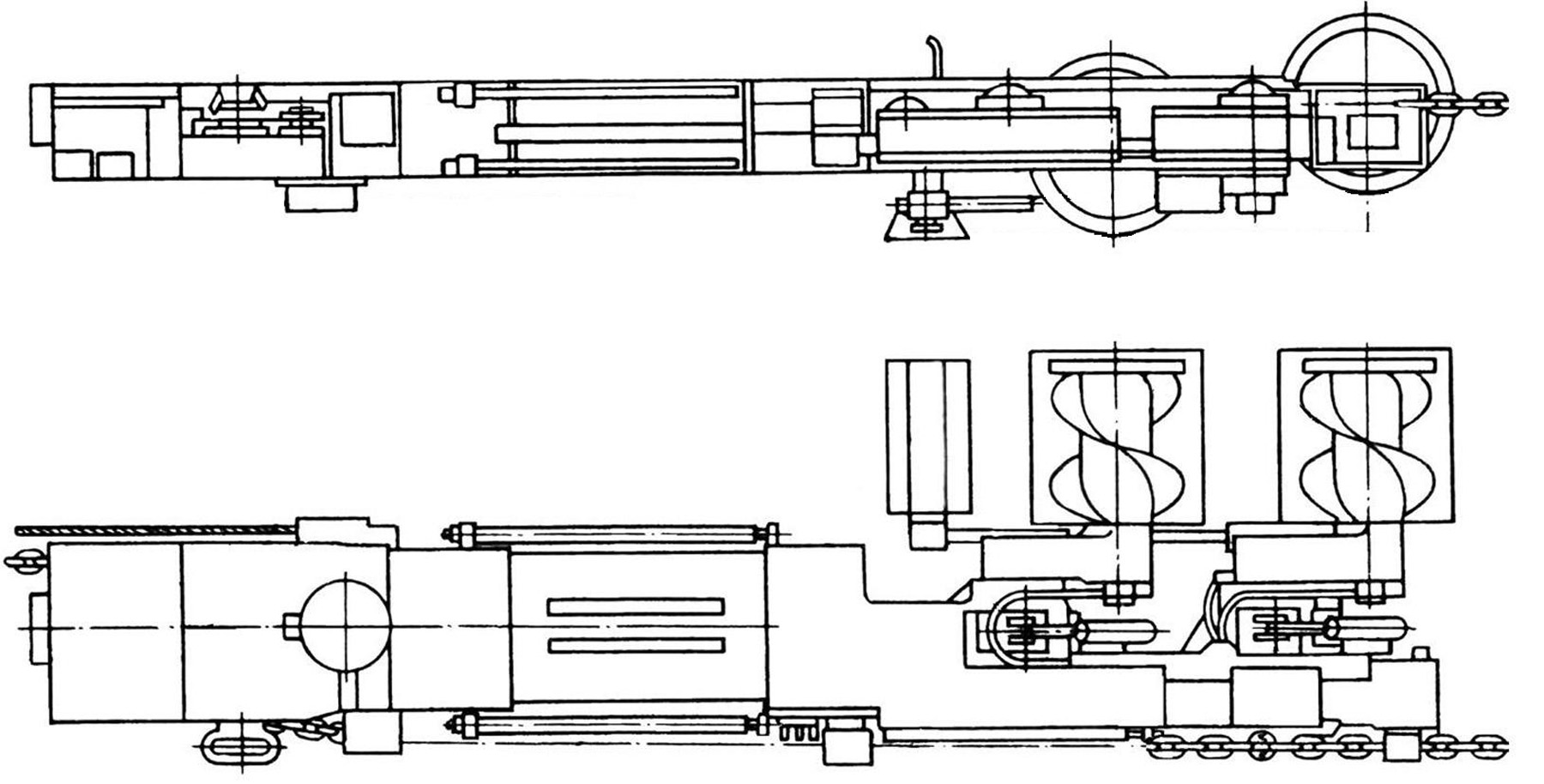

Рисунок 1.5 - Очисний комбайн 1К101У
Структурно-компанувальна схема комбайна 1К101У - два зближених шнекових виконавчих органи при розташуванні основних вузлів корпусної підсистеми над конвеєром.
Підсистеми приводу виконавчих органів – один електродвигун і розгалужений редуктор до шнекових виконавчих органів.
Підсистеми підвіски і переміщення виконавчих органів і опірні механізми – на базі основного і двох поворотних редукторів, з опорами корпуса на конвеєр двома забійними і двома завальними нерегульованими опорними механізмами.
Підсистема переміщення комбайна – убудована з гідравлічним регулятором швидкості і ланцюговим тяговим органом.
Підсистема керування передбачає виконання всіх операцій по керуванню комбайном, конвеєром і запобіжною лебідкою з пульта, розташованим на корпусі комбайна.
Підсистема пилопридушення забезпечує диспергування води зрошувачами, установленими на шнеках за кожним різцем і на корпусі комбайна в зоні навантаження вугілля на конвеєр.
Комбайн повинний працювати з верхнім (по падінню пласту) розташуванням механізму подачі.
Виїмка виконується як по човниковій, так і по однобічній схемах із самозарубкою косими заїздами біля відкаточного штреку. Біля вентиляційного штреку необхідно підготовляти нишу довжиною не менш 6 м.
При кутах падіння пласту 9° і вище повинна використовуватися запобіжна лебідка типу 3ЛП (1ЛГКНМ1Е).
У табл.1.4 приведена технічна характеристика комбайна 1К101У.
Таблиця 1.4 - Технічна характеристика комбайна 1К101У
Найменування основних параметрів і розмірів |
Виконання |
|||
- 16 |
- 20 |
- 00 |
- 08 |
|
Продуктивність, т/хв |
1,0 – 1,6 |
|||
Межі регулювання висоти виконавчого органа від опорної поверхні конвеєра, мм |
770 1215 |
770 1250 |
800 1300 |
800 1320 |
Опускання виконавчих органів нижче опорної поверхні конвеєра, мм |
80 |
60 |
75 |
50 |
Діаметр виконавчого органа по різцях, мм |
770 |
800 |
||
Ширина захвату виконавчого органа, мм |
800 |
630 |
||
Частота обертання виконавчого органа, об/хв |
83,1 |
|||
Номінальна потужність (S4, ПВ=60%), кВт і тип електродвигуна підсистеми приводу виконавчого органа |
110 – 4ЕДКО4-110У5 |
|||
Максимальна робоча швидкість подачі, м/хв |
4,4 |
|||
Тягове зусилля, кН, не менш |
250 |
|||
Основні розміри комбайна, мм: - довжина корпуса - ширина - висота корпуса в зоні кріплення |
6850 2000 |
|||
690 |
735 |
760 |
||
Маса комбайна, т |
10,4 |
