1.4 Очисний комбайн укд200-250

Комбайн УКД200-250 (рис.1.4) призначений для механізованої виїмки вугілля в складі очисних комплексів МКДД, МДМ і МКД90 в очисних вибоях положистих і похилих пластів потужністю 0,85-1,3 м, що посуваються по простяганню з кутами нахилу до 35°, а також по повстанню і падінню з кутами до 10°, при опірності вугілля різанню до 360 кН/м.

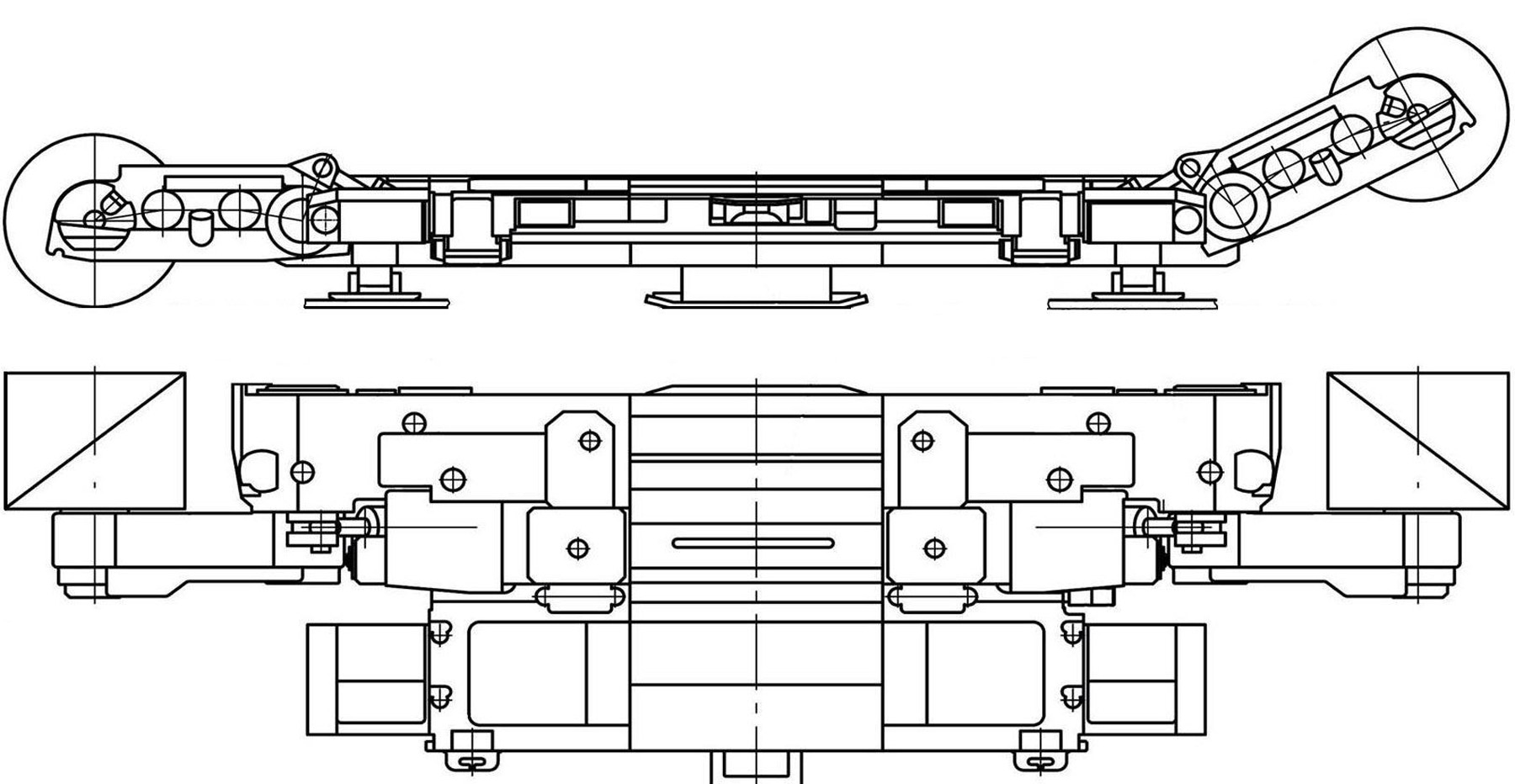

Рисунок 1.4 - Очисний комбайн УКД200-250

Структурно-компанувальна схема комбайна УКД200-250 - два рознесених по кінцях машини шнекових виконавчих органа при розташуванні основних вузлів корпусної підсистеми з забійної сторони конвеєра.

Підсистеми приводу виконавчих органів – один електродвигун і рядні редуктори до шнекових виконавчих органів.

Підсистеми підвіски і переміщення виконавчих органів і опірні механізми – на базі двох основних і двох поворотних редукторів, з опорами корпуса на конвеєр двома забійними і двома завальними нерегульованими опорними механізмами (в деяких виконаннях і на ґрунт одним нерегульованим опорним механізмом).

Підсистема переміщення комбайна – винесена з електричним регулятором швидкості на базі електромагнітної муфти ковзання і ланцюговим тяговим органом.

Підсистема керування передбачає одночасне включення обох двигунів подачі з напрямком обертання, що забезпечує переміщення комбайна в обраному напрямку, а також керування струмом збудження електромагнітної муфти, що визначає швидкість переміщення комбайна і зусилля в тяговому ланцюзі.

Підсистема пилопридушення забезпечує подачу води на охолодження електродвигуна й основних редукторів, а також диспергування води зрошувачами, установлених як на поворотних редукторах, так і на шнеках за кожним різцем.

Виїмка виконується як по човноковій, так і по однобічній схемах. Самозарубка виконується косими заїздами.

При кутах падіння пласту 9° і вище повинна використовуватися запобіжна лебідка типу 3ЛП (1ЛГКНМ1Е).

У табл.1.3 приведена технічна характеристика комбайна УКД200-250

Таблиця 1.3 - Технічна характеристика комбайна УКД200-250

Найменування основних параметрів і розмірів	Виконання
	- 01	- 02
Продуктивність, т/хв	3,3 – 5,5
Межі регулювання висоти виконавчого органа від опорної поверхні конвеєра, мм	800 1300	900 1400
Опускання виконавчих органів нижче опорної поверхні конвеєра, мм	100
Діаметр виконавчого органа по різцях, мм	800	900
Ширина захвату виконавчого органа, мм	630; 800
Частота обертання виконавчого органа, об/хв	78
Номінальна потужність (S1), кВт і тип електродвигуна підсистеми приводу виконавчого органа	220 – ЕКВК4-220У5
Максимальна робоча швидкість подачі, м/хв	5,0
Тягове зусилля, кН, не менш	200
Номінальна потужність електродвигуна підсистеми переміщення комбайна, кВт	2х55
Основні розміри комбайна, мм: - довжина по осях шнеків - ширина - висота корпуса в зоні кріплення	5863 2210
	530	615
Маса комбайна, т	14,4
