1.3 Очисний комбайн ка80 (ка200)
Комбайн КА80 (КА200) (рис.1.3) призначений для механізованої виїмки вугілля в складі очисних комплексів МДМ і МКД90 в очисних вибоях положистих і похилих пластів потужністю 0,8 -1,25 м, що посуваються по простяганню з кутами нахилу до 35°, а також по повстанню і падінню з кутами до 10°, при опірності вугілля різанню до 400 кН/м.

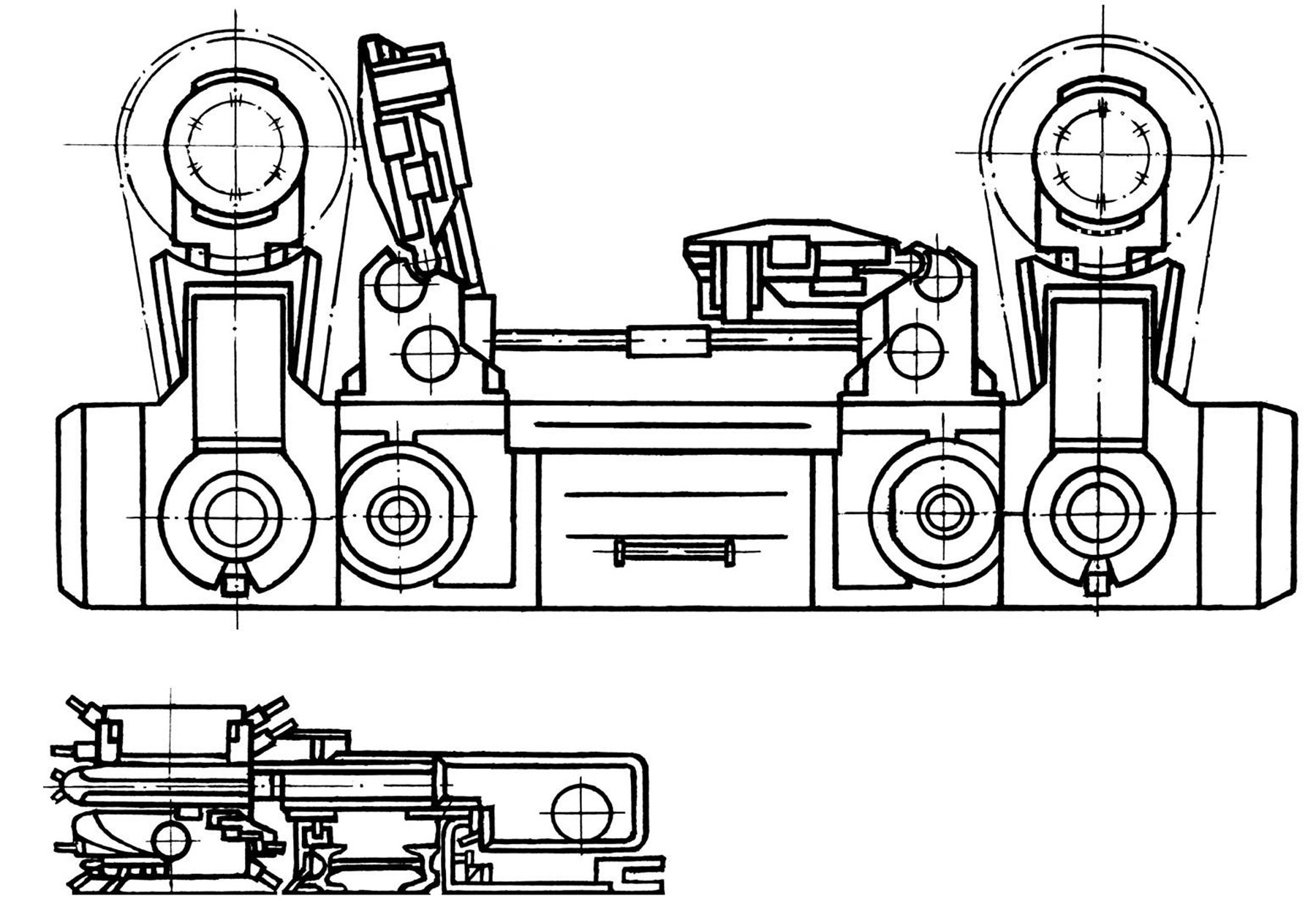

Рисунок 1.3 - Очисний комбайн КА80 (КА200)
Структурно-компанувальна схема комбайна КА80 (КА200) - два рознесених по кінцях машини барабанно-ланцюгових з вертикальною віссю обертання виконавчих органа при розташуванні основних вузлів корпусної підсистеми з завальної сторони конвеєра.
Підсистеми приводу виконавчих органів – один електродвигун і рядні редуктори до барабанно-ланцюгових виконавчих органів.
Підсистеми підвіски і переміщення виконавчих органів і опірні механізми – гідродомкратами, убудованими в барабанні виконавчі органи; - з опорами корпуса на конвеєр двома забійними регульованими і двома завальними нерегульованими опорними механізмами.
Підсистема переміщення комбайна – винесена з електричним регулятором швидкості на базі електромагнітної муфти ковзання і ланцюговим тяговим органом.
Підсистема керування передбачає одночасне включення обох двигунів подачі з напрямком обертання, що забезпечує переміщення комбайна в обраному напрямку, а також керування струмом збудження електромагнітної муфти, що визначає швидкість переміщення комбайна і зусилля в тяговому ланцюзі. Всі операції по керуванню здійснюються з двох пультів, розташованих на корпусі комбайна.
Підсистема пилепридушення забезпечує подачу води на охолодження електродвигуна, а також диспергування води зрошувачами, установленими на підгребних пристроях.
Виїмка виконується як по човниковій, так і по однобічній схемах. Самозарубка може бути торцевою або косими заїздами.
При кутах падіння пласту 9° і вище повинна використовуватися запобіжна лебідка типу 3ЛП (1ЛГКНМ1Е).
У табл.1.2 приведена технічна характеристика комбайна КА80 (КА200)
Таблиця 1.2 - Технічна характеристика комбайна КА80 (КА200)
Найменування основних параметрів і розмірів |
Виконання |
||
- 11 |
- 12 |
- 13 |
|
Продуктивність, т/хв |
2,2 – 3,3 (3,0 – 5,0) |
||
Межі регулювання висоти виконавчого органа від опорної поверхні конвеєра, мм |
800 1020 |
915 1135 |
1030 1250 |
Опускання виконавчих органів нижче опорної поверхні конвеєра, мм |
60 |
||
Діаметр виконавчого органа по різцях, мм |
800 |
||
Ширина захвату виконавчого органа, мм |
800 |
||
Частота обертання виконавчого органа, об/хв |
54,6 |
||
Номінальна потужність (S4, ПВ=60%), кВт і тип електродвигуна підсистеми приводу виконавчого органа |
180 - ЕКВ3,5-180У5 (200 – ЕКВ3,5-200У5) |
||
Максимальна робоча швидкість подачі, м/хв |
5,0 |
||
Тягове зусилля, кН, не менш |
200 |
||
Номінальна потужність електродвигуна підсистеми переміщення комбайна, кВт |
2х55 |
||
Основні розміри комбайна, мм: - довжина по осях барабанів - ширина - висота корпуса в зоні кріплення |
5220 2500 520 (544) |
||
Маса комбайна, т |
11,1 |
11,3 |
11,4 |
У дужках приведені дані комбайна КА200, що відрізняються.
