1.14 Очисний комбайн Темп 1м

Комбайн Темп 1М (рис.1.14) призначений для механізованої виїмки вугілля в комплекті з індивідуальним кріпленням в очисних вибоях пластів крутого падіння потужністю 0,7 - 1,4 м, що посуваються по простяганню з кутами нахилу до 90° при опірності вугілля різанню до 300 кН/м.

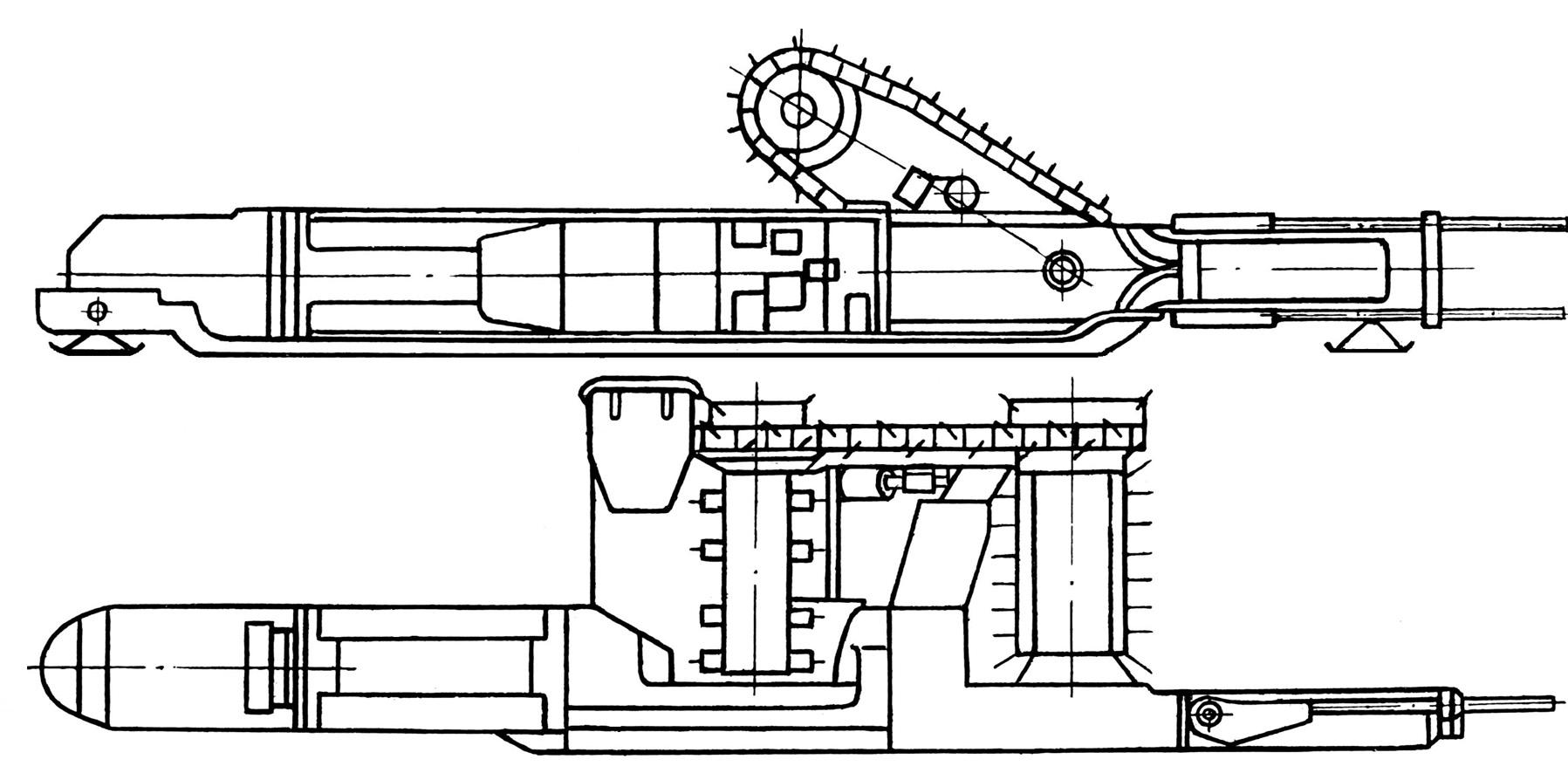

Рисунок 1.14 - Очисний комбайн Темп 1м

Структурно-компанувальна схема комбайна Темп 1М - два зближених барабанних з горизонтальною віссю обертання виконавчих органа, зв'язаних між собою ріжучо-приводним ланцюгом, при розташуванні основних вузлів корпусної підсистеми з завальної сторони вибою.

Підсистеми приводу виконавчих органів – один двигун з рядним редуктором до барабанного і ланцюгового виконавчих органів. Комбайн випускається з пневмо- і електроприводом.

Підсистеми підвіски і переміщення виконавчих органів – на базі основного редуктора і ріжучо-приводного ланцюга, з опорами на ґрунт – нижньою поверхнею основних корпусних вузлів, нерегульованим опорним механізмом під причіпним пристроєм і регульованим опорним механізмом на іншому кінці комбайна.

Підсистема переміщення комбайна – винесена у виді лебідки 1ЛГКНМ2Э с канатним тяговим органом.

Підсистема керування передбачає виконання всіх операцій по керуванню комбайном і лебідкою з виносного пульта керування.

Підсистема пилопридушення забезпечує диспергування води зрошувачами, установленими на корпусі комбайна.

Виїмка вугілля здійснюється за однобічною схемою знизу - нагору в уступі вибою з підошви пласта. Після виїмки смуги вугілля і спуска комбайна в нижню частину лави виконується установка кріплення.

У табл.1.13 приведена технічна характеристика комбайнів Темп1М

Таблиця 1.13 - Технічна характеристика комбайна Темп 1М

Найменування основних параметрів і розмірів	Виконання
	/5 (/6)	/9 (/10)
Межі регулювання висоти виконавчого органа від опорної поверхні конвеєра, мм	650 1200	950 1500
Опускання виконавчих органів нижче опорної поверхні, мм	15
Діаметр виконавчого органа по різцях, мм	650	950
Ширина захвату виконавчого органа, мм	900
Частота обертання виконавчого органа, об/хв	67
Номінальна потужність (S4, ПВ=60%), кВт і тип двигуна підсистеми приводу виконавчого органа	70 (45) - ЕКВ3,5-ТУ5
Швидкість подачі, м/хв	0,76; 1,33; 1,95; 5,9
Тягове зусилля, кН, не менш	115
Номінальна потужність електродвигуна підсистеми переміщення комбайна, кВт	15
Основні розміри комбайна, мм: -довжина корпуса -ширина -висота корпуса в зоні кріплення	4720 (5100) 1130 560
Маса комбайна, т	3,9 (4,1)	4,1 (4,3)

У дужках приведені дані комбайнів із пневмоприводом, що відрізняються
