1.13 Очисний комбайн Поиск 2р
Комбайн Поиск 2Р (рис.1.13) призначений для механізованої виїмки вугілля в комплекті з індивідуальним кріпленням в очисних вибоях пластів крутого падіння потужністю 0,4 - 0,85 м, що посуваються по простяганню з кутами нахилу до 90° при опірності вугілля різанню до 360 кН/м.

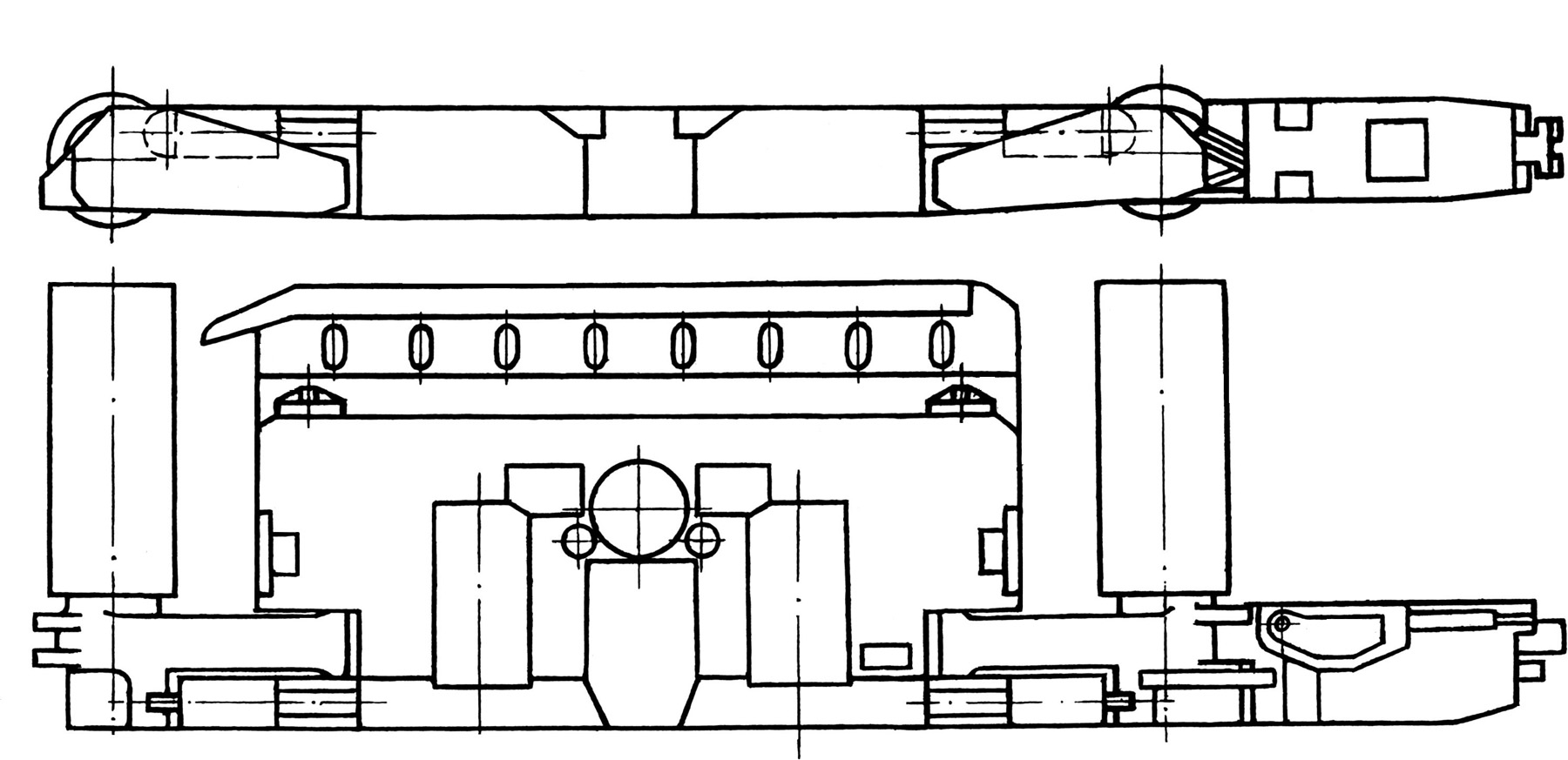

Рисунок 1.13 - Очисний комбайн Поиск 2Р
Структурно-компанувальна схема комбайна Поиск 2Р - два рознесених по кінцях машини шнекових виконавчих органа при розташуванні основних вузлів корпусної підсистеми між виконавчими органами.
Підсистеми приводу виконавчих органів – два кинематично зв'язаних електродвигуни і рядні редуктори до барабанних виконавчих органів.
Підсистеми підвіски і переміщення виконавчих органів і опірні механізми – на базі двох основних і двох поворотних редукторів, з опорами корпуса на ґрунт і на пласт.
Підсистема переміщення комбайна – винесена у виді лебідки 1ЛГКНМ2Э та канатним тяговим органом.
Підсистема керування передбачає виконання всіх операцій по керуванню комбайном і лебідкою з носимого пульта керування.
Підсистема пилопридушення забезпечує диспергування води зрошувачами, установленими на шнеках комбайна.
Виїмка вугілля здійснюється за однобічною схемою знизу - нагору в уступі вибою без спеціальної машинної дороги з підошви пласта. Після виїмки смуги вугілля і спуска комбайна в нижню частину лави виконується установка кріплення. Потрібна попередня підготовка нижньої ниші.
У табл.1.12 приведена технічна характеристика комбайнів Поиск 2Р
Таблиця 1.12 - Технічна характеристика комбайна Поиск 2Р
Найменування основних параметрів і розмірів |
Виконання |
|
- 08 |
- 10 |
|
Межі регулювання висоти виконавчого органа від опорної поверхні, мм |
330 795 |
440 830 |
Опускання виконавчих органів нижче опорної поверхні корпуса, мм, |
30 |
65 |
Діаметр виконавчого органа по різцях, мм |
330 |
440 |
Ширина захвату виконавчого органа, мм |
900 |
|
Частота обертання виконавчого органа, об/хв |
71,5 |
|
Номінальна потужність (S4, ПВ=60%), кВт і тип електродвигуна підсистеми приводу виконавчого органа |
2х30 – ЕКВ2,5-30У5 |
|
Швидкість подачі, м/хв |
0,76; 1,33; 1,95; 5,9 |
|
Тягове зусилля, кН, не менш |
115 |
|
Номінальна потужність електродвигуна підсистеми переміщення комбайна, кВт |
15 |
|
Основні розміри комбайна, мм: - довжина корпуса - ширина |
4340 1230 |
|
- висота корпуса в зоні кріплення |
330 |
400 |
Маса комбайна, т |
4,2 |
