1.12 Очисний комбайн кдк700

Комбайн КДК700 (рис.1.12) призначений для механізованої виїмки вугілля в складі очисних комплексів типу МДТМ, КМ138, КМ144Б, КМ174 і КМК700/800 в очисних вибоях положистих і похилих пластів потужністю 2,0 - 4,3 м, що посуваються по простяганню з кутами нахилу до 35°, а також по повстанню і падінню з кутами до 10°, при опірності вугілля різанню до 360 кН/м.

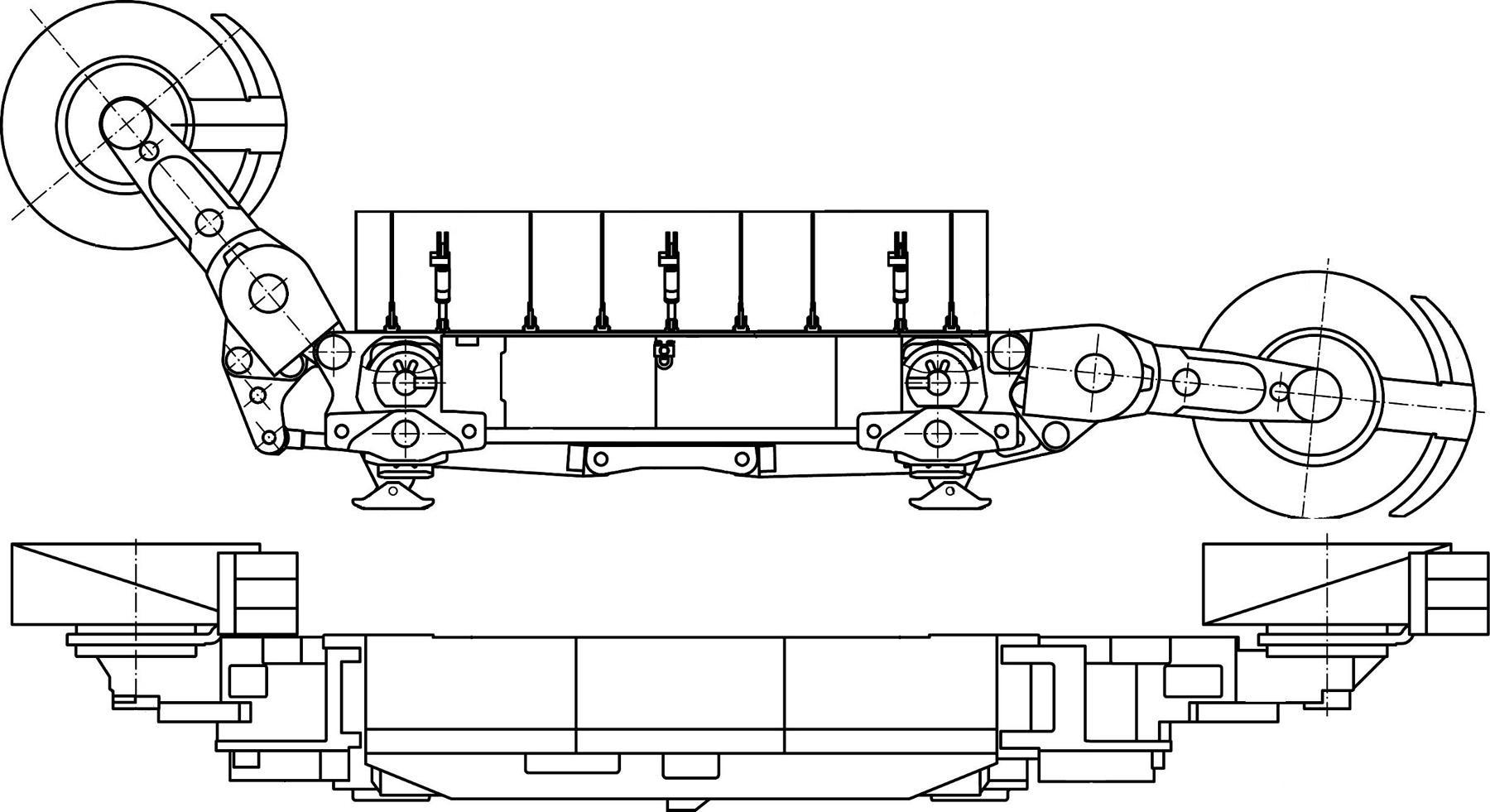

Рисунок 1.12 - Очисний комбайн КДК700

Структурно-компанувальна схема комбайнів КДК700 і КДК700В - два рознесених по кінцях машини шнекових виконавчих органа при розташуванні основних вузлів корпусної підсистеми над конвеєром.

Підсистеми приводу виконавчих органів – два поворотних блоки різання з індивідуальними електродвигунами.

Підсистеми підвіски і переміщення виконавчих органів і опірні механізми – на базі корпуса приводу подачі і двох поворотних блоків різання, з опорами корпуса на конвеєр двома забійними і двома завальними опорними механізмами.

Підсистеми переміщення комбайна – дві вбудовані з жорстким тяговим органом і з електричним регулятором швидкості на основі частотно-регульованого асинхронного електропривода при розташуванні частотного перетворювача на комбайні.

Підсистема керування передбачає використання як двох пультів, розташованих по кінцях рами комбайна, так і носимого малогабаритного радиопульта, а також апарата керування, розташованого на штреку.

На лицьовій панелі центрального пульта електроблока комбайна передбачений дисплей для індикації технологічної і діагностичної інформації з завантаження двигунів різання і подачі, швидкості подачі, датчиків температури і тиску.

Підсистема пилопридушення забезпечує подачу води на охолодження електродвигуна й основних редукторів, а також диспергування води зрошувачами, установлених як на поворотних редукторах, так і на шнеках за кожним різцем.

Виїмка виконується як по човниковій, так і по однобічній схемах. Самозарубка може бути торцевою або косими заїздами.

У табл.1.11 приведена технічна характеристика комбайнів КДК700

Таблиця 1.11 - Технічна характеристика комбайна КДК700

Найменування основних параметрів і розмірів	Виконання
	-	- 01	- 02	- 03		- 04	- 05		- 06
Продуктивність, т/хв	12,0 – 24,0
Межі регулювання висоти виконавчого органа від опорної поверхні конвеєра, мм	1120 2740	1250 2800	1400 2870	1600 2900		1800 3000	1600 3100		1800 3200
Опускання виконавчого органа нижче опорної поверхні забійного конвеєра, мм	801)	1451)	2201)	270		370	270		370
Діаметр виконавчого органа по різцях, мм	1120	1250	1400	1600		1800	1600		1800
Ширина захвату виконавчого органа, мм	630
Частота обертання виконавчого органа, об/хв	25,5
Номінальна потужність (S1), кВт і тип електродвигуна підсистеми приводу виконавчого органа	2х355 – ЕКВ6-355У5
Максимальна робоча швидкість подачі, м/хв,	8,0
Тягове зусилля, кН, не менш	450
Номінальна потужність електродвигуна підсистеми переміщення комбайна, кВт	2х45
Основні розміри, мм:
- довжина по осях шнеків	8620				7980
- ширина	2106 (18602))
- висота корпуса в зоні кріплення	9501)				1150			1350
Маса комбайна, т	23,5	23,6	24,4	27,1		28,1	27,1		28,1
1) При висоті рештака конвеєра 192мм. 2) Без причіпного пристрою для тракового ланцюга
