1.11 Очисний комбайн кдк500
Комбайн КДК500 (рис.1.11) призначений для механізованої виїмки вугілля в складі очисних комплексів типу МКДД, МКД90, КМ138, КМК700/800, МКТ85Т в очисних вибоях положистих і похилих пластів потужністю 1,35-3,2 м, що посуваються по простяганню з кутами нахилу до 35°, а також по повстанню і падінню з кутами до 10°, при опірності вугілля різанню до 360 кН/м.

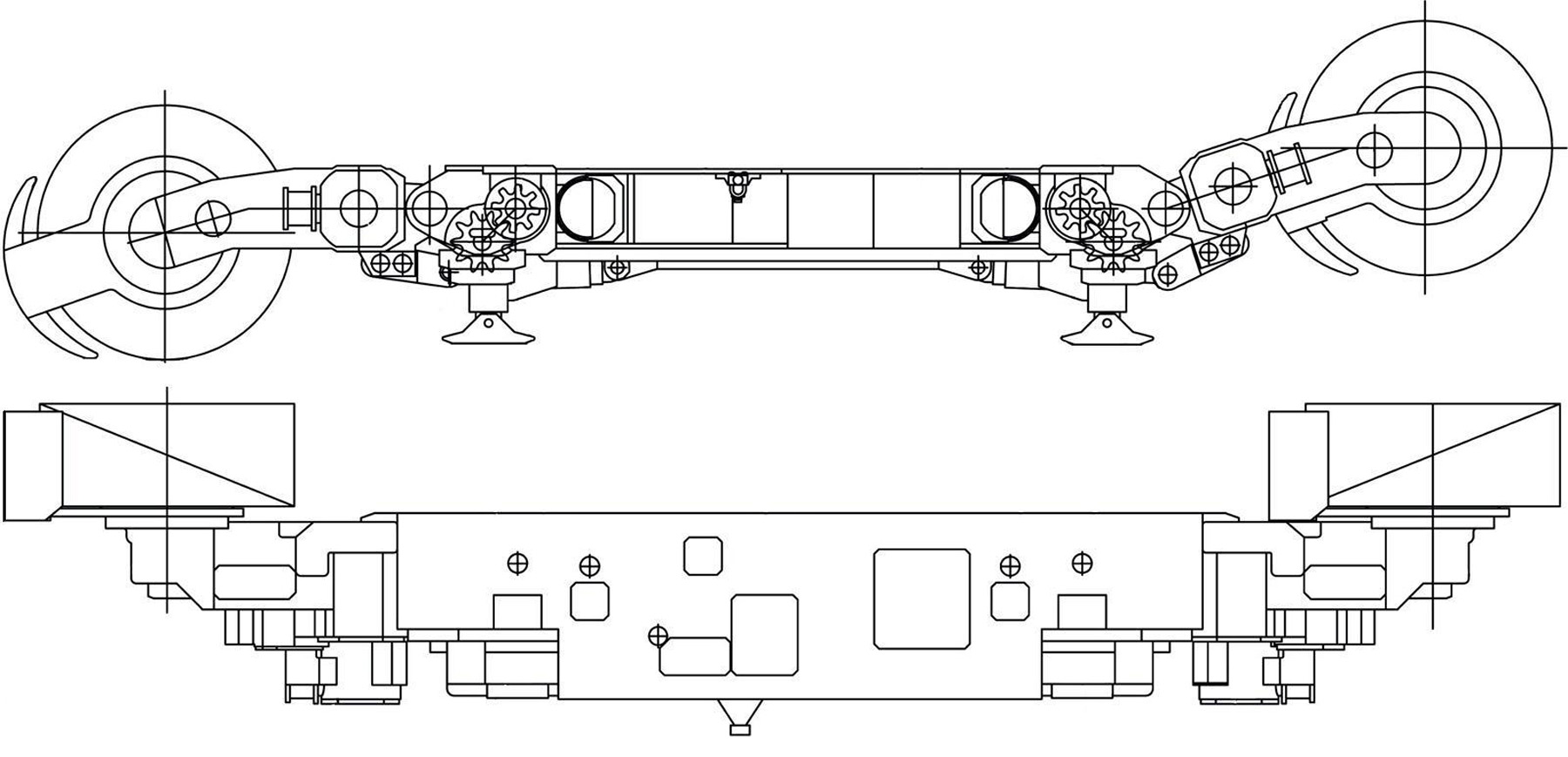

Рисунок 1.11 - Очисний комбайн КДК500
Структурно-компанувальна схема комбайна КДК500- два рознесених по кінцях машини шнекових виконавчих органа при розташуванні основних вузлів корпусної підсистеми над конвеєром.
Підсистеми приводу виконавчих органів – два поворотних блоки різання з індивідуальними електродвигунами.
Підсистеми підвіски і переміщення виконавчих органів і опірні механізми – на базі корпуса приводу подачі і двох поворотних блоків різання, з опорами корпуса на конвеєр двома забійними і двома завальними опорними механізмами.
Підсистеми переміщення комбайна – дві вбудовані з жорстким тяговим органом і з електричним регулятором швидкості на основі частотно-регульованого асинхронного електропривода при розташуванні частотного перетворювача на комбайні.
Підсистема керування передбачає використання як двох пультів, розташованих по кінцях рами комбайна, так і носимого малогабаритного радиопульта, а також апарата керування, розташованого на штреку.
На лицьовій панелі центрального пульта электроблока комбайна передбачений дисплей для індикації інформації з завантаження двигунів різання і подачі, швидкості подачі, датчиків температури і тиску.
Підсистема пилопридушення забезпечує подачу води на охолодження електродвигуна й основних редукторів, а також диспергування води зрошувачами, установлених як на поворотних редукторах, так і на шнеках за кожним різцем.
Виїмка виконується як по човниковій, так і по однобічній схемах. Самозарубка може бути торцевою або косими заїздами.
У табл.1.10 приведена технічна характеристика комбайнів КДК500
Таблиця 1.10 - Технічна характеристика комбайна КДК500
Найменування основних параметрів і розмірів |
Виконання |
||||||||||||||||
- |
- 01 |
- 02 |
- 03 |
- 04 |
- 05 |
- 06 |
- 09 |
- 10 |
- 11 |
||||||||
Продуктивність, т/хв |
8,0 – 18,0 |
10,0 – 20,0 |
|||||||||||||||
Межі регулювання висоти виконавчого органа від опорної поверхні конвеєра, мм |
1120 2740 |
1250 2800 |
1400 2870 |
1600 2900 |
1800 3000 |
1600 3100 |
1800 3200 |
1400 3280 |
1600 3380 |
1800 3480 |
|||||||
Опускання виконавчого органа нижче опорної поверхні забійного конвеєра, мм |
80 |
145 |
220 |
270 |
370 |
270 |
370 |
100 |
200 |
300 |
|||||||
Діаметр виконавчого органа по різцях, мм |
1120 |
1250 |
1400 |
1600 |
1800 |
1600 |
1800 |
1400 |
1600 |
1800 |
|||||||
Ширина захвату виконавчого органа, мм |
630 |
800 |
|||||||||||||||
Частота обертання виконавчого органа, об/хв |
41,5 |
||||||||||||||||
Номінальна потужність (S1), кВт і тип електродвигуна підсистеми приводу виконавчого органа |
2х250 – ЕКВ5-250У5 |
2х300 ЕКВ5-300-У5 |
|||||||||||||||
Максимальна робоча швидкість подачі, м/хв |
8,0 |
||||||||||||||||
Тягове зусилля, кН, не менш |
450 |
550 |
|||||||||||||||
Номінальна потужність електродвигуна підсистеми переміщення комбайна, кВт |
2х45 |
||||||||||||||||
Основні розміри, мм: |
|
||||||||||||||||
- довжина по осях шнеків |
8620 |
9015 |
|||||||||||||||
- ширина |
2106 |
2340 |
|||||||||||||||
- висота корпуса в зоні кріплення |
1200 |
||||||||||||||||
Маса комбайна, т |
23,5 |
23,6 |
24,4 |
27,1 |
28,1 |
27,1 |
28,1 |
33,5 |
35,0 |
36,0 |
|||||||
