ВСТУП

Проектом Концепції розвитку вугільної промисловості України передбачено доведення до 2011 року рівня видобутку вугілля до 100 млн. тонн. Цього можна досягти за рахунок підвищення навантаження на комплексно-механізовані забої до 1250 т/добу. За останнє десятиріччя при збереженні стабільного рівня видобутку вугілля (76-82 млн. т) на шахтах України цей показник збільшився в 2,5 рази, досягнувши в 2007 рекордного значення за всю історію вугільної промисловості України – 904 т/добу. Зростання даного показника супроводилося зниженням в 2 рази кількості робітників очисного вибою. При цьому гірничо-геологічні умови видобутку вугілля на шахтах України за цей же період в середньому погіршилися (наприклад, середня потужність пластів, що виймаються, зменшилася з 1,45 до 1,36 м). Досягнення таких показників стало можливим за рахунок технічного переозброєння вугільних шахт сучасною виймальною технікою.

Забезпечити виконання поставлених перед вугільною промисловістю задач можна тільки за рахунок ще більш широкого використовування високопродуктивного і надійного обладнання очисних вибоїв. Перевагу слід віддавати, перш за все, обладнанню вітчизняних виробників, яке за основними показниками не поступається, а іноді і перевершує, кращі зразки зарубіжної техніки. До такого обладнання можна віднести двухстійкові щитові механізовані кріплення ДМ, КДД, ДТ, ДТР з терміном служби до капітального ремонту не менше 8 років, забійні скребкові конвейєри типу КСД, СПЦ і ін. з енергоозброєністтю приводних блоків 160, 200 і 350 кВт, високопродуктивні очисні комбайни УКД200-250, УКД300, КА200, КДК400 і ін. з продуктивністю від 10 до 24 т/хв.

В учбовому посібнику, призначеному для студентів гірничих спеціальностей, наведена довідкова інформація по сучасній вітчизняній і зарубіжній видобувній техніці в об'ємі, що достатній для раціонального вибору основного обладнання очисних механізованих вибоїв в процесі курсового і дипломного проектування.

1 ОЧИСНІ КОМБАЙНИ

1.1 Загальні відомості

Очисні комбайни призначені для відділення від масиву вугілля і навантаження відділеної гірничої маси на забійний конвеєр.

У загальному випадку в складі очисних комбайнів, див. рис.1.1, виділяються наступні основні підсистеми: корпусна; приводу виконавчого органа; переміщення; підвіски і переміщення виконавчого органа; керування; пилопридушення.

Рисунок 1.1 - Очисний комбайн

Склад і взаєморозташування зазначених підсистем визначають структурно-компонувальну схему очисного комбайна в цілому.

1.2 Очисний комбайн к103м

Комбайн К103М (рис.1.2) призначений для механізованої виїмки вугілля в складі очисних комплексів КМ103 і МКД90 в очисних вибоях положистих і похилих пластів потужністю 0,7 - 1,4 м, що посуваються по простяганню з кутами нахилу до 35°, а також по повстанню і падінню з кутами до 10° при опірності вугілля різанню до 360 кН/м.

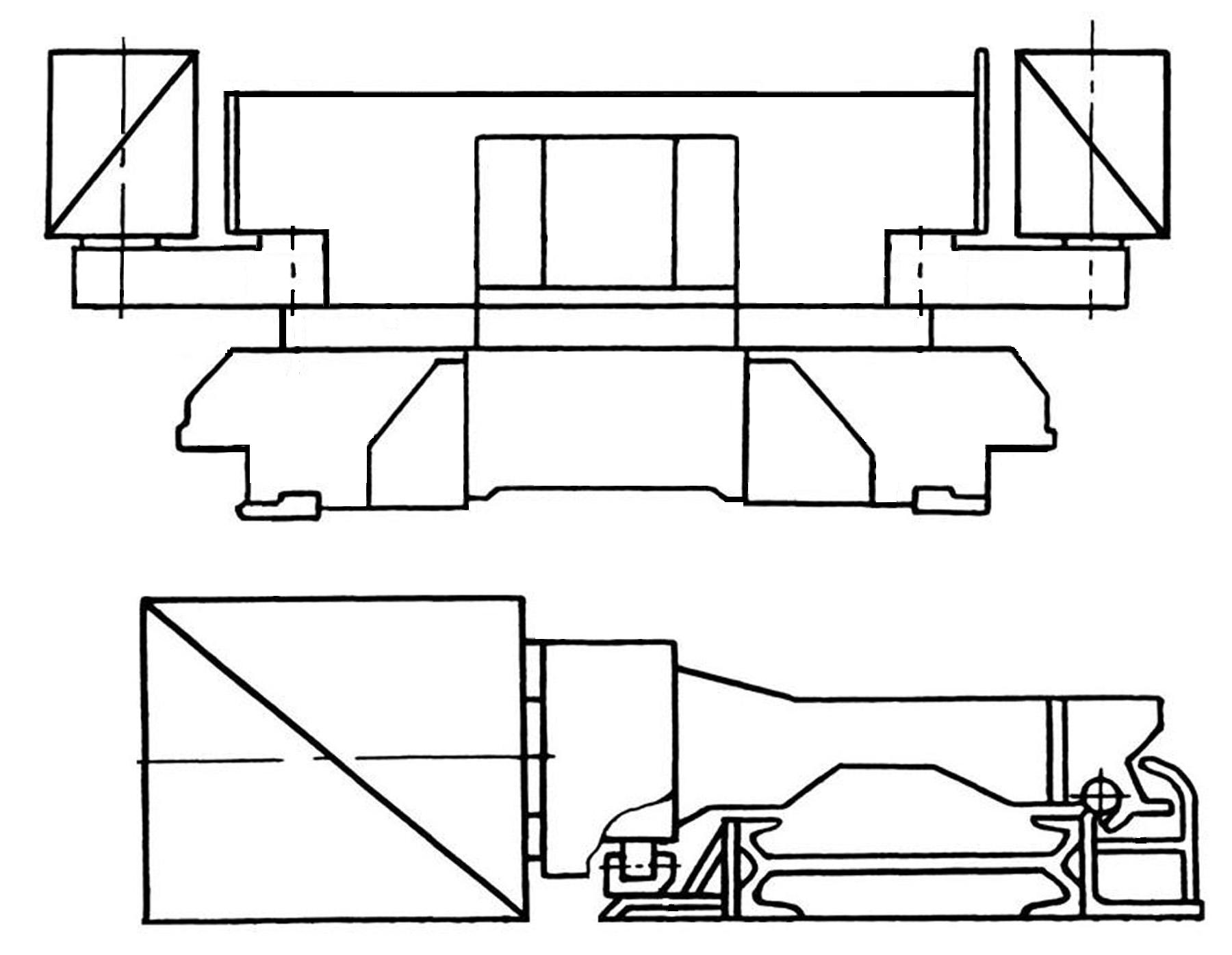

Рисунок 1.2 - Очисний комбайн К103М

Структурно-компанувальна схема комбайна К103М – два рознесених по кінцях машини шнекових виконавчих органа при розташуванні основних вузлів корпусної підсистеми з забійної сторони конвеєра.

Підсистеми приводу виконавчих органів – два кинематично зв'язани електродвигуни і рядні редуктори до шнекових виконавчих органів.

Підсистеми підвіски і переміщення виконавчих органів і опірні механізми – на базі двох основних і двох поворотних редукторів, з опорами корпуса на конвеєр двома забійними регульованими і двома завальними нерегульованими опорними механізмами.

Підсистема переміщення комбайна – винесена з електричним регулятором швидкості на базі електромагнітної муфти ковзання і ланцюговим тяговим органом.

Підсистема керування передбачає одночасне включення обох двигунів подачі з напрямком обертання, що забезпечує переміщення комбайна в обраному напрямку, а також керування струмом збудження електромагнітної муфти, що визначає швидкість переміщення комбайна і зусилля в тяговому ланцюзі. Всі операції по керуванню виконуються з пульта, розташованого на порталі комбайна.

Підсистема пилопридушення забезпечує подачу води на охолодження електродвигунів, а також диспергування води зрошувачами, установленими на торцях корпуса і на шнеках за кожним різцем.

Виїмка виконується як по човниковій, так і по однобічній схемах. Самозарубку виконують косими заїздами.

При кутах падіння пласту 9° і вище повинна використовуватися запобіжна лебідка типу 3ЛП (1ЛГКНМ1Е).

У табл.1.1 приведена технічна характеристика комбайна К103М

Таблиця 1.1 - Технічна характеристика комбайна К103М

Найменування основних параметрів і розмірів	Виконання
	- 04		- 02	- 06	- 10	- 09	- 03	- 11
Продуктивність, т/хв	2,0 – 3,2
Межі регулювання висоти виконавчого органа від опорної поверхні конвеєра, мм	630 1025		710 1065	710 1170		800 1270	800 1130	800 1405
Опускання виконавчих органів нижче опорної поверхні конвеєра, мм	80		90			60
Діаметр виконавчого органа по різцях, мм	630	710				800
Ширина захвату виконавчого органа, мм	800
Частота обертання виконавчого органа, об/хв	70; 98
Номінальна потужність (S4, ПВ=60%), кВт і тип електродвигуна підсистеми приводу виконавчого органа	2х90 – 2ЕКВ 3,5-90У5
Максимальна робоча швидкість подачі, м/хв	5,0
Тягове зусилля, кН, не менш	200
Номінальна потужність електродвигуна підсистеми переміщення комбайна, кВт	2х55
Основні розміри комбайна, мм: - довжина по осях шнеків - ширина - висота корпуса в зоні кріплення	4660 2160
	420				446	520	610	636
Маса комбайна, т	10,7				10,8	11,0		11,3
