92. Принципиальное устройство поршневых и центробежных насосов
Широкое распространение для водоотлива на горных предприятиях получили центробежные насосы. Это объясняется присущими им, как и всем турбомашинам, преимуществами: малые габариты и масса при относительно больших подачах и напорах; относительно высокий к. п. д.;
Поршневой насос

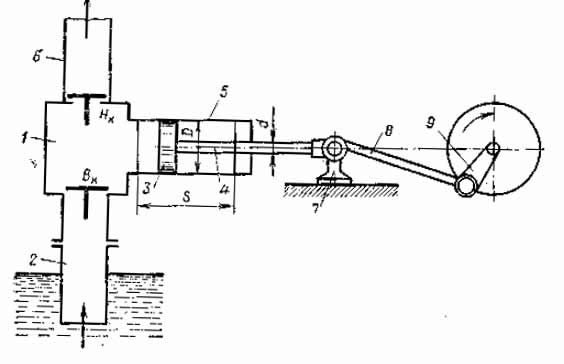

На рисунке дано принципиальное устройство насоса простого действия с приводом от машин, совершающих вращательное движение, например от электродвигателя.
Поршневой насос состоит из рабочей камеры 1, внутри которой имеются всасывающий В(к) и нагнетательный Н(к) клапаны; цилиндра -5, поршня—3, совершающего возвратно-поступательные движения внутри цилиндра; всасывающего 2 и напорного 6 патрубков. Для преобразования вращательного движения кривошипа 9 в возвратно-поступательное движение поршня служат шток 4, ползун 7 и шатун 8.
центробежные насосы

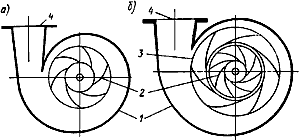

Центробежные насосы входят в очень широкий класс насосов.Перекачка жидкости или создание высокого/низкого давления происходит в центробежных насосах вращением одного или нескольких рабочих колес.Огромное количество различных типов центробежных насосов,производимых для различных целей,может быть сведено к небольшому числу основных их типов,разница в конструктивной разработке которых продиктована в основном особенностями использования насосов.В результате воздействия рабочего колеса жидкость выходит из него с более высоким давлением и большей скоростью,чем при входе.Выходная скорость преобразуется в корпус насоса в давление перед выходом жидкости из насоса.Преобразование скоростного напора в пьезометрический частично осуществляется в спиральном отводе 1(см.рисунок 1)или направляющем аппарате 3.Несмотря на то что жидкость поступает из колеса 2 в канал спирального отвода с постепенно возрастающими сечениями,преобразование скоростного напора в пьезометрический осуществляется главным образом в коническом напорном патрубке 4.Если жидкость из колеса попадает в каналы направляющего аппарата 3,то большая часть указанного преобразования происходит в этих каналах.
93. Принципиальное устройство осевых и центробежных вентиляторов
Все вентиляторы относятся к классу турбомашин. Причем в горной промышленности одинаково широкое распространение получили как центробежные, так и осевые вентиляторы.

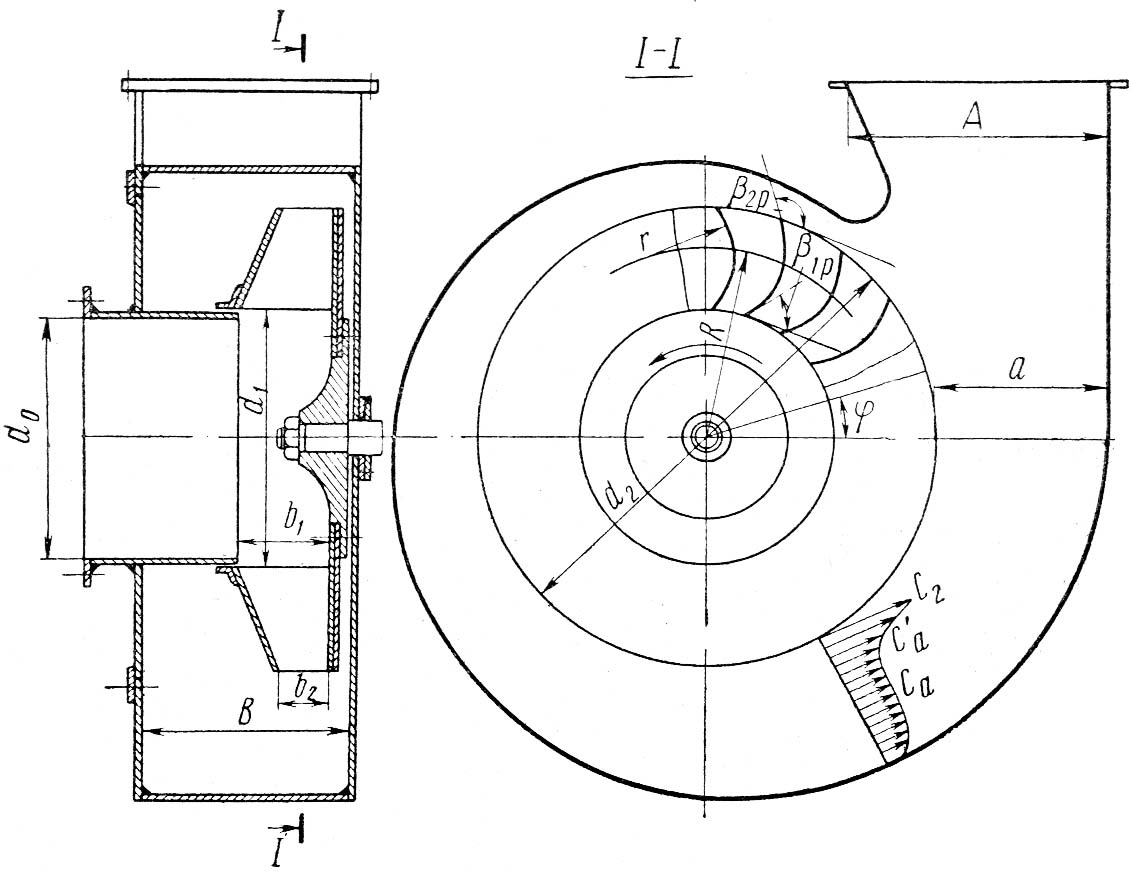

Центробежные вентиляторы главного проветривания изготавливаются одноступенчатыми с односторонним ВЦ и двусторонним ВЦД подводом воздуха. Конструктивные особенности вентиляторов обусловлены количеством сторон всасывания и расположением рабочего колеса относительно подшипниковых опор, которое может быть консольным (в вентиляторах одностороннего всасывания малых типоразмеров) и центральным, т. е. с рабочим колесом, расположенным между подшипниковыми опорами (в вентиляторах двустороннего и одностороннего всасывания больших типоразмеров). Рабочее колесо вентиляторов с двусторонним всасыванием имеет по два покрывных диска, а лопасти устанавливаются с каждой стороны коренного диска. Воздух в рабочее колесо поступает через боковой подвод, выполненный в виде входных коробок сварной конструкции, закрепленных на фундаменте. При входе в рабочее колесо с каждой его стороны установлены осевые направляющие аппараты.
О
севые
вентиляторы главного проветривания
типа ВОД
(вентилятор осевой двухступенчатый)
выпускаются серийно с подачей от 15 до
580 м3/с
и статическим давлением от 60 до 250 даПа
и предназначены для проветривания
горных предприятий с относительно
небольшим сопротивлением вентиляционной
сети. Все они выполнены по двухступенчатой
схеме и имеют направляющий аппарат,
расположенный между рабочими колесами
I и II ступеней, и спрямляющий аппарат за
рабочим колесом II ступени (рис.
21.2).Рабочие колеса имеют по 12 лопаток,
которые крепятся на втулке специальными
затворами, позволяющими при остановленном
вентиляторе изменять угол установки
лопаток в пределах 15—45° для
регулирования подачи и давления.Корпуса
вентиляторов сварной конструкции с
горизонтальным разъемом выполнены
из отдельных (2—5) продольных секций. В
них размещены осевые лопаточные
направляющий и спрямляющий аппараты.
Направляющий аппарат раскручивает
поток воздуха, выходящий из первой
ступени вентилятора, и обеспечивает
его подачу в рабочее колесо II ступени
под необходимым углом. Поток воздуха
после II ступени вентилятора раскручивается
спрямляющим лопаточным аппаратом.
Направляющий и спрямляющий аппараты
имеют по 14 поворотных лопаток, снабженных
механизмом одновременного поворота.
В
качестве ВМП применяются в основном
осевые вентиляторы.
