10.Вскрытие пластов вертикальными стволами с погоризонтными квершлагами.

Данная схема применяется на пологих и наклонных пластах со значительным размером по падению. Здесь выемочное поле делится на 2 ступени и обе бремзберговые.

Для отработки 1 выемочной ступени стволы проводят до отметки 1ого тр.горизонта, затем проводят квершлаг, пластовый тр.штрек и остальные выр-ки. После доработки запасов 1 выемочной ступени производят углубку стволов. При отработке 2 выемочной ступени пи транспортируется вниз на 2ой тр.горизонт. свежая струя подается по углубленному клетевому стволу. Исходящая струя может выдаваться ч/з 1 тр.горизонт или др способами.

Достоинство: отсутствие уклонных полей, возможность обновления тр.хозяйства при переходе на 2 тр.горизонт.

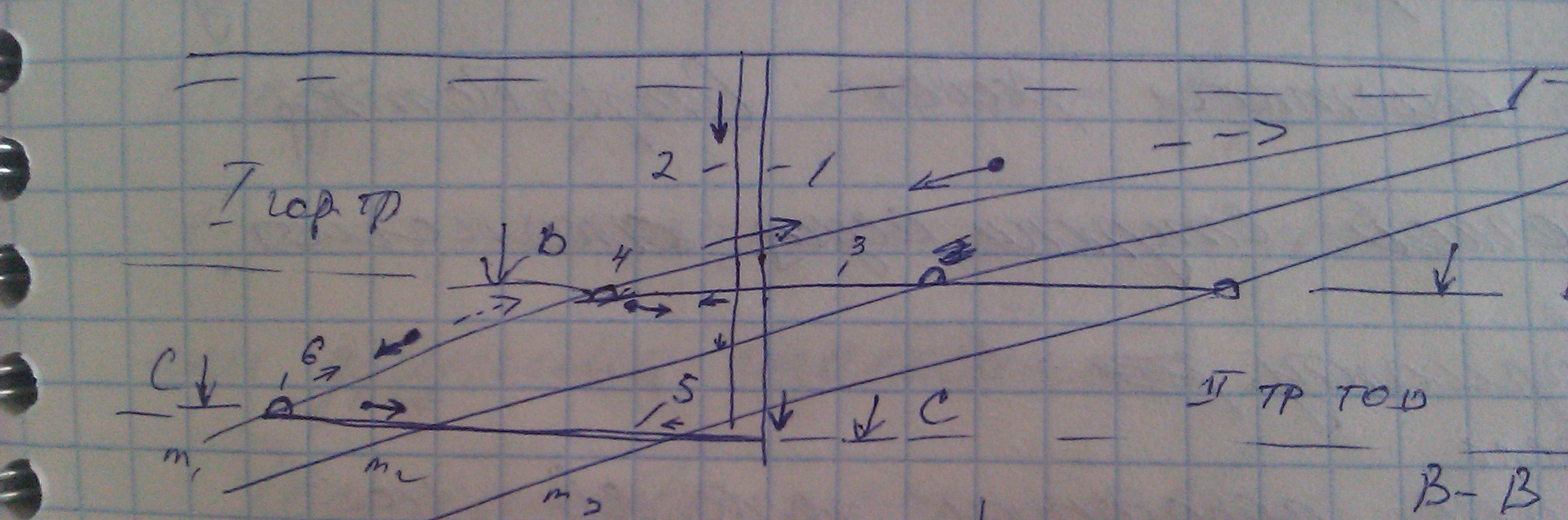

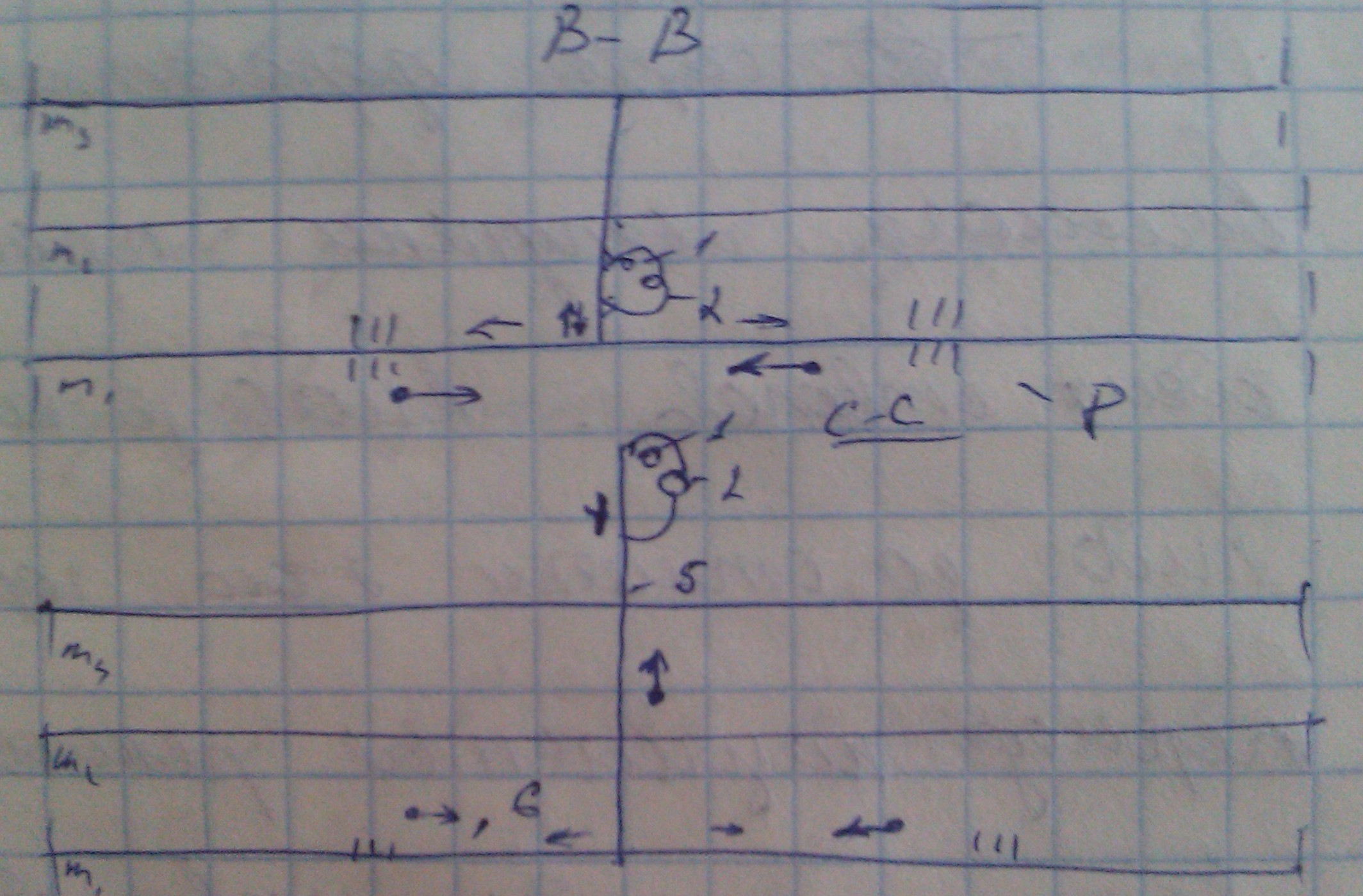

1-2 клетевой и скиповой ствол; 3 горизонтальный квершлаг; 4 пластовый откаточный штрек 1ого тр.горизонта; 5 горизонтаьный квершлаг 2ого тр.горизонта; 6 откаточный штрек; 7 шурф; 8 наклонные пластовые выработки.

11. Вскрытие вертикальными ство­лами с этажными квершлагами:

При наличии в шахтном поле крутонаклонных и крутых пластов применяют вскрытие вертикальными стволами с этаж­ными квершлагами . Стволы во избежание потерь угля в охранных целиках под промплощадкой располагают в лежа­чем боку свиты. В этом случае стволы не будут подвергаться деформациям под влиянием очистных работ.При этой схеме вскрытие запасов угля проводится через 100—120 м по вертикали. Указанная высота считается в насто­ящее время оптимальной. Стволы проходят до отметки тран­спортного горизонта первого этажа, где сооружается около­ствольный двор. От околоствольного двора проводят этажный квершлаг, непосредственно подсекающий угольные пласты. По мере отработки первого этажа стволы углубляют до второго го­ризонта и так далее.

Для отработки 2 и след.горизонтов производится углубка стволов и проводятся необходимые выработки. При это тр.горизонт предыдущего этажа становится вентиляционным. Исхрдящая струя может выдаваться по скиповому и вентиляционному стволу, шурфы при отработке 2 горизонта уже не используются.

12.Комбинированное вскрытие пластов стволами капитальным квершлагом

Комбинированное вскрытие с капитальным квершлагом и восходящим проветриванием уклонной части шахтного поля через клетевой ствол. Главный и вспомогательный стволы проводят до отметки откаточного горизонта, где сооружается околоствольный двор и капитальный квершлаг, вскрывающий все рабочие пласты. Затем по и пластам проводят откаточные штреки 17 и остальные участковые выработки в зависимости от систем разработки. На поверхности шахты строят две промплощадки: угольный комплекс и блок клетевого ствола,включающий АБК, надшахтное здание и подъемные машины, породный комрлекс и другие цеха службы. По мере отработки бремсберговой части шах поля клетевой ствол углубляют,сооружают двор этого ствола и проводят воздухоподающий квершлаг 13, воздухоподающие штреки 26. Возможна и групповая подготовка пластов на этом горизонте. Остальные выработки проходятся в соответствии с принятой системой разработки.

Рис. Комбинисованное воксытие с капитальным квесшпагоы и восходящим пооветсиваниеы уклонной части шахтного поля клетевой ствол

13. Вскрытие штольнями.

Штольнями вскрывают пласты, залегающие в районах с сильно пересеченной или гористой местностью, когда вскрытие вертикальными стволами технически невозможно или экономически не целесообразно. В зависимости от расположения мес­торождения по отношению к гористому склону штольни проводят под разными углами к простиранию.

При выборе места расположения штольни необходимо учиты­вать следующие факторы: около устья штольни должна быть промышленная площадка, достаточная для размещения техничес­ких зданий и сооружений; возможность подвода в долину, где расположена промышленная площадка, железнодорожного пути, шоссейной дороги; устье штольни должно располагаться выше уровня максимально возможного подъема воды в долине. С дру­гой стороны, штольню следует проводить так, чтобы возможно большая часть запасов месторождения находилась выше горизон­та и, следовательно, могла бы быть отработана без подъема угля и механического водоотлива.

Данная схема применяется при вскрытии пологих и наклонных пластов, когда часть запасов расположена выше основной отметки поверхности. Их проводят под небольшим уклоном в сторону выхода на дневную поверхность. Это облегчает транспортировку пи и обеспечивает поступление воды на пов-ть самотеком.

Достоинства: более простая схема транспорта и проветривания, более простой тех.комплекс, меньшие затраты на водоотлив, отсутствует подъем.

Рис. 4.11. Вскрытие штольней пологих пластов:

1— штольня; 2 — шурф; 3 — откаточные штреки
