65. Изобразить схему многоступенчатого способа вскрытия рудничных полей
Например: При разработке месторождений на большой глубине применяется так называемое двухступенчатое вскрытие. Вертикальные стволы проходят до глубины 1500-1800м. Ниже сооружают слепые вертикальные или наклонные стволы. По вер.слепым стволам подъем руды осущ.в скипах или вагонетках в клетях, по наклонным –конвейерами. При этом пропускная способность основного ствола сохраняется постоянной, а длина квершлагов, расположенных ниже основного горизонта сокращается. Недостаток: наличие пункта перегрузки.
Многоступенчатый способ применяется :
-глубина месторождения настолько велика, что его невозможно вскрыть вертикальной выработкой ,пройденной с поверхности. Мах глубина стволов пройденных с поверхности, не превышает 1500м. При глубине более 1500-2000 м собственная масса подъемных канатов настолько велика , что эксплуатация подъема становится невозможной.
-ниже уровня штольни остается часть месторождения, которую можно вскрыть только слепыми стволами
-производительность подъема с глубиной снижается, и чтобы сохранить производственную мощность предприятия приходится переходить на многоступенчатые способы вскрытия
-условия залегания рудного тела иногда меняются, например может изменится угол падения. В этом случае возрастает длина квершлагов и может оказаться целесообразным переход на вскрытие нижних горизонтов слепым стволом. В многоступенчатых (комбинированных) способах вскрытия наряду с главными вскрывающими выработками с поверхности проходят дополнительные вскрывающие выработки на глубине ,например вертикальный ствол с поверхности и слепой наклонный ствол, штольня и слепой вертик.ствол и др. Вертикальные стволы проходят до глубины 1500-1800м. Ниже сооружают слепые вертикальные или наклонные стволы. По вер.слепым стволам подъем руды осущ.в скипах или вагонетках в клетях, по наклонным –конвейерами. Достоинства: увелич пропускная способность,при большой глубине можно применить простые подъемные устройства, уменьшается длина квершлагов.Недостатки:Содержание дополнительного подъема, лишняя перегрузка руды и откатка ее от слепого ствола до основного, усложнение схемы проветривания, существенное удорожание при необходимости углубки действующего или проходки слепого ствола.
а) главный вертикальный, дополнительный «слепой» вертикальный ствол,б)главный вертикальный ствол, дополнительный слепой наклонный твол,в)главный наклонный ствол, дополнительный слепой вертикальный ствол,г)главный наклонный ствол, дополнительный слепой наклонный ствол.
66.Изобразить ортовую схему подготовки откаточных горизонтов на рудниках
При ортовой подготовке из полевого штрека лежачего блока проводят орты, в которых и производится загрузка транспортных средств. Расстояние м/у ортами обычно равно длине доставки или вдвое больше. В залежах средней мощности при небольшом объеме добычи на этаже орты делают тупиковыми, а в мощных залежах или при интенсивном транспорте применяют кольцевую схему его движения, соединяя орты полевым штреком и в висячем боку. Расстояние м/у погрузочным пунктом и началом закругления орта или тупиком принимается не меньше, чем длина состава вагонеток. Поэтому полевые штреки при ортовой подготовке обычно не попадают в зону сдвижения пород при отработке нижележащего этажа, что позволяет использовать в будущем эти штреки как вентиляционные, для отвода загрязненного воздуха из нижележащих блоков. Свежий воздух всегда поступает в очистной блок снизу, с этажного транспортного горизонта. Отработанный воздух отводится по вентиляционному горизонту.

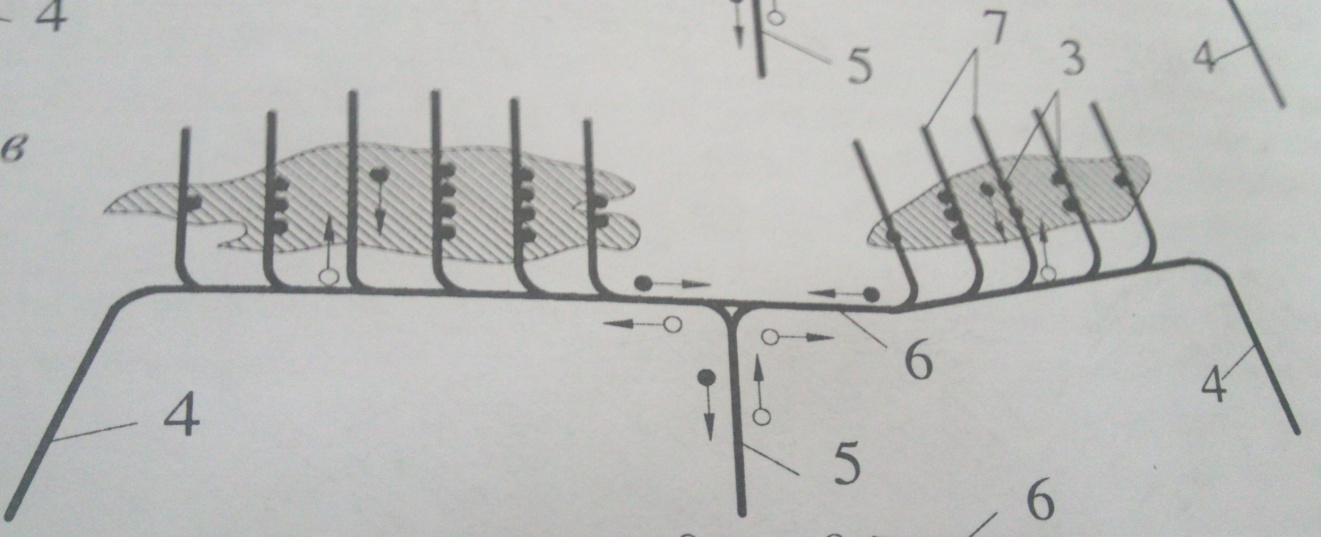

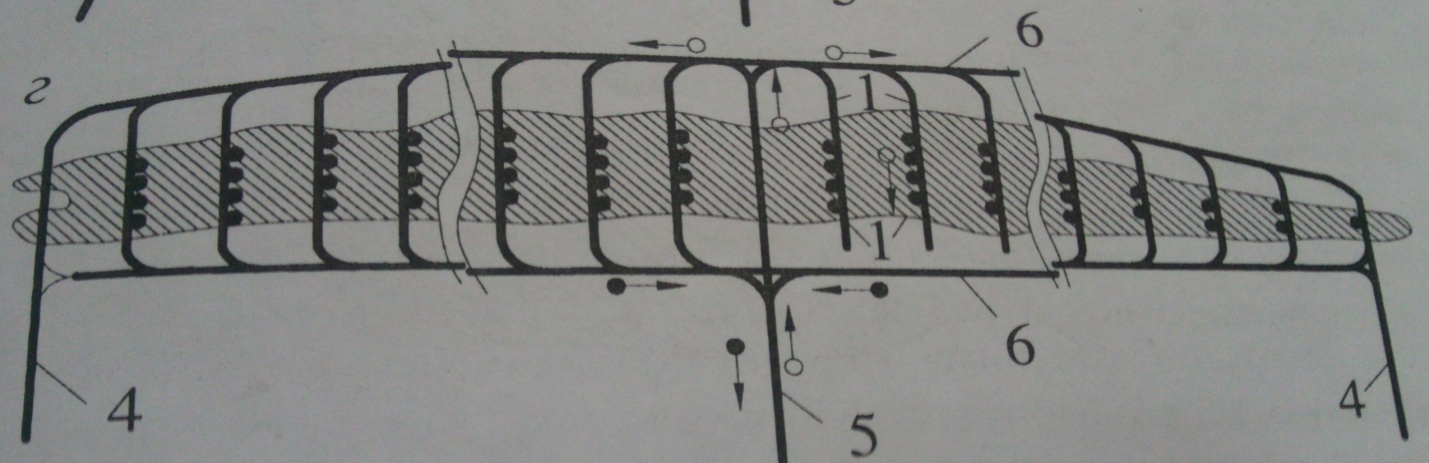

1) ортовая подготовка с тупиковой схемой транспорта2)ортовая подготовка с кольцевой откаткой.3-пункты погрузки в откаточные вагонетки,4-квершлаги ведущие к вентиляционному стволу5-квершлаг ведущий к рудовыдачному стволу 6- полевой штрек 7 –орт. Орт – горизонтальная подземная горная выработка, не имеющая непосредственного выхода на поверхность и проведенная вкрест простирания рудного тела по руде. Если орт соединяется с полевым штреком, то часть его может проходиться по породам. Понятие «орт» имеет смысл только в крутых и наклонных залежах, так как в горизонтальных залежах простирания просто не существует, и в этих условиях (как уже отмечалось выше) горизонтальную выработку любого направления называют штреком.
При
ортовой подготовке проводят два полевых
штрека: один в лежачем боку, другой – в
висячем. Штреки соединяют ортами.
Погрузка производится в ортах, служащих
для сообщения.
67. Изобразить штрековую схему подготовки откаточных горизонтов на рудниках

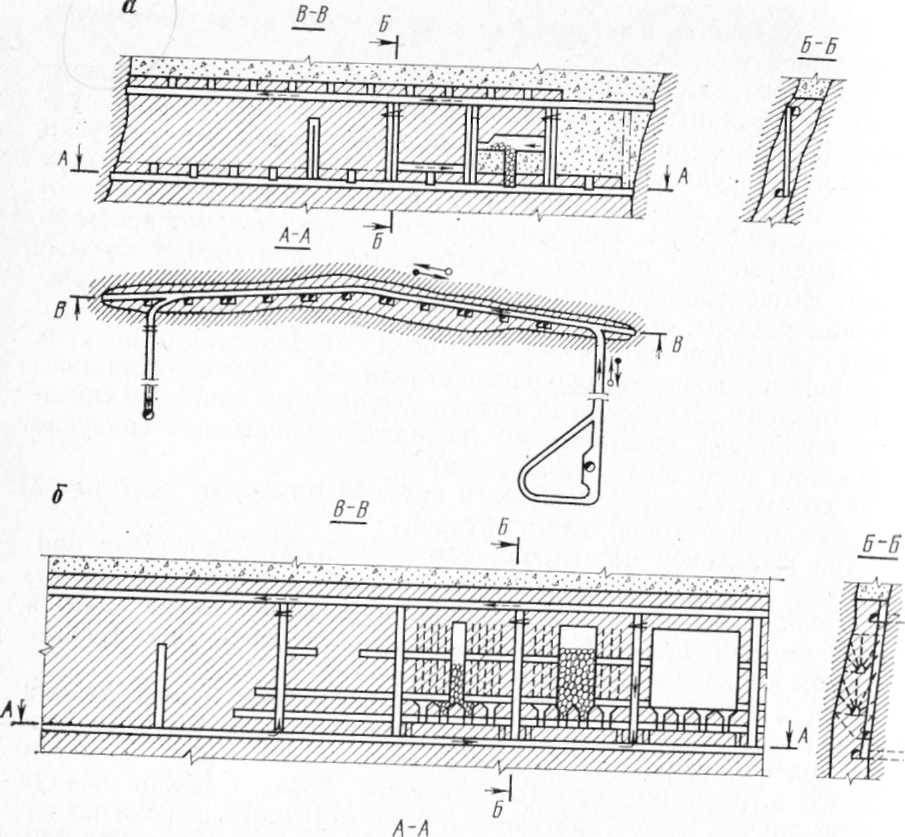

При подготовке этажных горизонтов крутых залежей средней мощности и мощных применяют штрековую подготовку. При штрековой подготовке проводят рудный и полевой штреки, которые соединят между собой квершлагами. Рудный штрек располагают у лежачего бока с тем,чтобы не только обеспечить доразведку участка месторождения, но и уменьшить охранные целики. Штрек располагают или у висячего бока или посреди залежи. Погрузка составов производится в штреках.
