Проектирование и определение параметров зоны хранения грузов

К основным параметрам зон хранения грузов, которые должны быть определены при проектировании, относятся:

- вместимость зоны хранения, (т.е. количество сыпучих грузов, единовременно расположенных в складе), т;

- объем сыпучих грузов в штабелях основной зоны хранения, м³;

- длина, ширина и высота основного штабеля.

Одновременно с определением параметров зон хранения устанавливают форму основного штабеля, способы поступления груза в штабель и выдачи из штабеля, а также параметры устройств и сооружений, служащих для этих процессов.

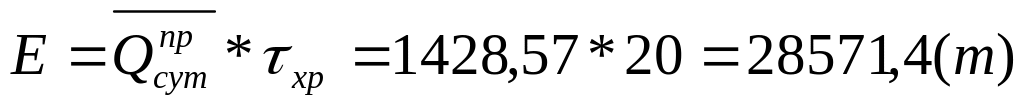

Потребную вместимость основного штабеля груза определяют по формуле:

, где - средний суточный грузопоток прибытия, т; - к хранения грузов на складе, сут; задается в исходных данных для проектирования.

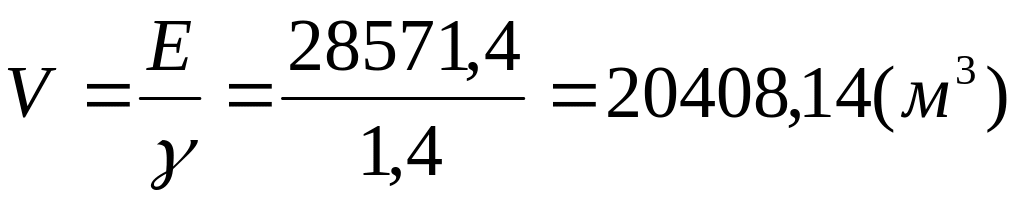

Объем основного штабеля сыпучего груза, м ³:

, где - вместимость склада, т; - объемная масса сыпучего груза, т/м³ (прил. 1).

Дальнейшее проектирование зоны хранения состоит в основном в подборе таких размеров штабеля , чтобы обеспечивались требуемые вместимость склада , т, объем основного штабеля , м³.

Для этого сначала в зависимости от технологии выполнения перегрузочных работ и используемых средств механизации на складе определяют форму и примерные размеры штабеля. Объем штабеля выражают через основные его размеры по длине, ширине и высоте.

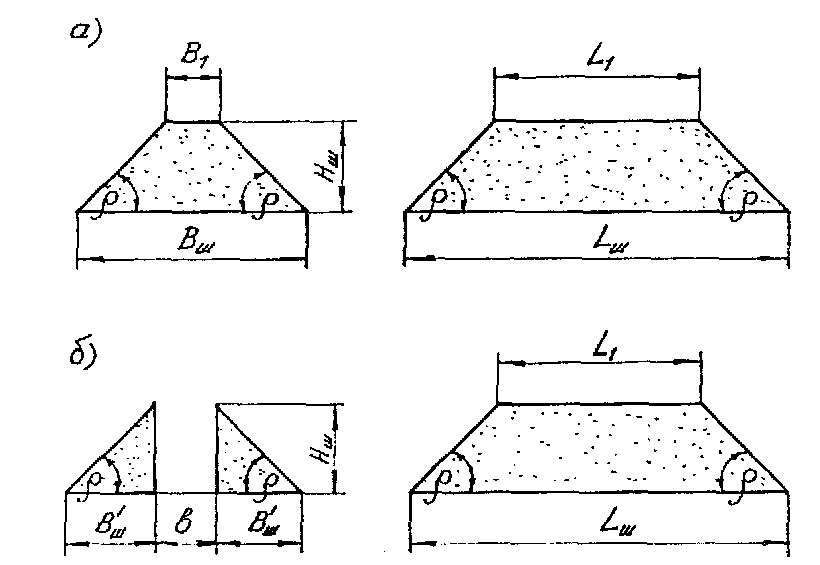

Рис. 2. Основные виды штабелей сыпучих грузов: в форме обелиска (а) и двух клиньев (б)

На эстакаде при помощи ленточных конвейеров формируются обычно штабели в виде двух клиньев (рис. 2,б), расположенных на расстоянии друг от друга ( - ширина эстакады).

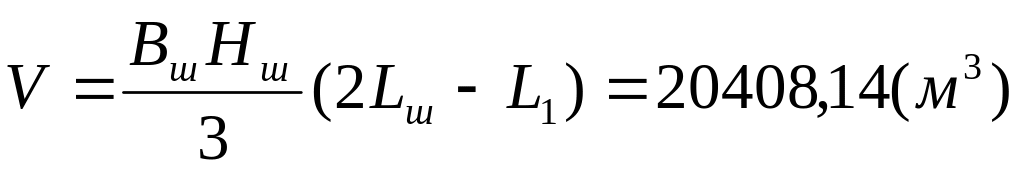

Объем штабелей в виде двух клиньев:

, где - соответственно высота, длина и ширина основного штабеля, м; - соответственно длина и ширина по верху штабеля, м.

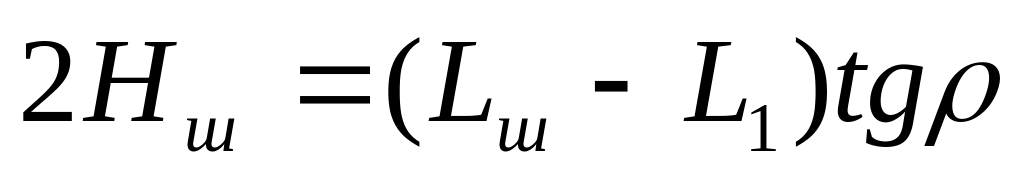

Затем составляют дополнительные уравнения и принимают ограничения, для определения этих неизвестных:

;

, где - угол естественного откоса сыпучего груза (прил. 1); - высота штабеля, м; - ширина основания одной половины штабеля, м; - длина штабеля соответственно понизу и поверху, м.

;

;

На складе хребтово-эстакадного типа с верхней конвейерной галереей при установке отбойных стенок, защищающих конструкцию эстакады от попадания груза, штабель груза также имеет форму двух клиньев (см. рис. 2,б) и длина штабеля никак не связана с длиной подачи вагонов .

В этом случае для определения параметров штабеля также используют уравнения, но предварительно задаются высотой эстакады , которая может быть в этом варианте больше - до 15-16 м (в зависимости от рода груза). Решая совместно уравнения, определяют ширину и длину штабеля понизу и поверху . Далее проверяют соотношение длины и общей ширины зоны хранения по условию:

;

;

.

Определение параметров транспортирующих машин и устройств

На складах для перемещения грузов из транспортирующих машин непрерывного действия наиболее широко применяются различные виды конвейеров (ленточные, пластинчатые, скребковые, винтовые и др.), а также пневмотранспортные установки.

Конвейеры устанавливаются по трассе перемещения грузов по одному на каждый участок и их общее количество определяется только видом трассы транспортирования. Участком трассы является прямолинейный отрезок трассы (горизонтальный, вертикальный, наклонный).

Пневмотранспортные установки имеют один непрерывный с разветвлениями трубопровод, форма которого определяется трассой перемещения груза.

Необходимые параметры транспортирующих машин непрерывного действия определяются только с учетом грузопотока, который нужно перемещать по трассе движения грузов. Для этого используют требуемую производительность по рассматриваемому грузопотоку, которая была вычислена на этапе расчетов внутрискладских грузопотоков (см. разд. 4). Решают обратную задачу, используя общую формулу производительности, справедливую для всех конвейеров с тяговым органом: , где Q - производительность конвейера на рассматриваемом этапе переработки сыпучего груза, т/ч; F - площадь поперечного сечения груза на конвейере, м ²; V - скорость движения груза по конвейеру, м/с; с - коэффициент, зависящий от угла наклона конвейера; ориентировочно принимается с = 0,8 при =20^о, с = 0,9 при =10^о и с = 1,0 при = 0^о (горизонтальный конвейер); - объемная плотность сыпучего груза (см. прил. 1).

При проектировании конвейеров конкретных типов (ленточного, скребкового и др.) площадь поперечного сечения груза на грузонесущем органе конвейера F выражают через параметры конвейера (ширину ленты, ширину и высоту скребков и т.п.). Затем, считая производительность конвейера известной, решают обратную задачу: определяют эти параметры, скорость движения V тягового органа и самого груза.
