2.3 Расчет элементов стальных конструкций

Элементы стальных конструкций рассчитывают по несущей способности (прочности и устойчивости) и по деформациям. Расчетные R и нормативные R_n сопротив­ления для наиболее распространенных марок сталей приведены в табл. 1.4. Модуль упругости стали Е= 2,06-10⁵ МПа.

В ряде случаев расчетные сопротивления умножают дополнительно на коэффициент условий работы у_с (табл. 1.5).

Растянутые элементы рассчитывают на прочность, а сжатые на устойчивость и прочность (в том случае, ес­ли сечение элемента ослаблено отверстиями).

I. Группа предельных состояний.

Растяжение d b h

Сжатие Сжатие

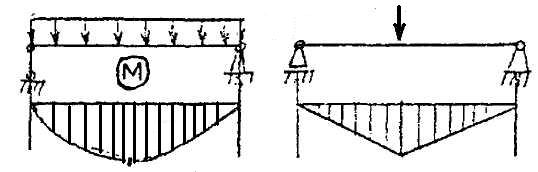

Изгиб Эпюра М 0 q 0 0 N 0

Планы решения задач

• на растяжение.

I. ТИП

	Дано: Материал d b×h
	σ - ?

Решение:

1. Основная расчетная формула

2. Основная расчетная схема

d

b

h

3. Табличные значения: R_р

4.

5. А_нт

6. ВЫВОД.

II. ТИП

	Дано: Материал d b×h
	N - ?

Решение:

1. Основная расчетная формула

2. Основная расчетная схема

d

b

h

3. Табличные значения: R_р

4.

5. А_нт

6. ВЫВОД.

III. ТИП

	Дано: Материал d N
	b×h - ?

Решение:

1. Основная расчетная формула

2. Основная расчетная схема

d

b

h

3. Табличные значения: R_р

4.

5. А_нт

6. ВЫВОД.

• на сжатие.

I. ТИП

	Дано: Материал N [λ] H № I µз
	σ - ?

Решение:

1. Основная расчетная формула

2. Основная расчетная схема

3. Табличные значения: R_{сж ,} А_р, i_min

4.

а) если условие выполняется:

5. φ, 6. σ, 7. ВЫВОД

б) если условие не выполняется

5. ВЫВОД.

II. ТИП

	Дано: Материал [λ] H № I µз
	N - ?

Решение:

1. Основная расчетная формула

2. Основная расчетная схема

3. Табличные значения: R_{сж ,} А_р, i_min

4.

а) если условие выполняется:

5. φ, 6. , 7. ВЫВОД

б) если условие не выполняется

5. ВЫВОД.

III. ТИП

	Дано: Материал N [λ] H µз
	№ I - ?

Решение:

1. Основная расчетная формула

2. Основная расчетная схема

3. Табличные значения: R_сж

4.

5. φ, 6. ,

7. Определить № I по А_р

8. А_р, i_min ; 9.

а) если условие выполняется:

5. ВЫВОД.

б) если условие не выполняется: начать с пункт. 7

• на изгиб.

I. ТИП

Дано: Материал q(N) № I l

σ - ?

Решение:

1. Основная расчетная формула

2. Основная расчетная схема

3. Табличные значения: R_u, W_x

4.

5. ВЫВОД.

II. ТИП

Дано: Материал Вид нагруз. № I l

q(N) - ?

Решение:

1. Основная расчетная формула

2. Основная расчетная схема

3. Табличные значения: R_u, W_x

4.

5. ;

6. ВЫВОД

III. ТИП

Дано: Материал q(N) l

№ I - ?

Решение:

1. Основная расчетная формула

2. Основная расчетная схема

3. Табличные значения: R_u

4.

5. Подобрать № I по W_x

6. ВЫВОД.
