Практическая работа

ЗАДАНИЕ

I. Собрать нагрузку на среднюю колонну 1-го этажа для четных вариантов и на угловую колонну 1-го этажа для нечетных вариантов по данным табл. № 1

Табл. 1

№ варианта	Город строительства	Вид здания	Сетка колонн
1	Ростов	Общежитие	5×11
2	Саратов	Кинотеатр	6×9
3	Киев	Школа	9×11
4	Орел	Архив	6×12
5	Москва	Больница	9×9
6	Киров	Интернат	10×8
7	Кишинев	Столовая	4×10
8	Уфа	Санаторий	4×11
9	Омск	Пансионат	4×12
10	Челябинск	Музей	4×9
11	Хабаровск	Вокзал,	7×7
12	Томск	Больница	5×9
13	Волгоград	Столовая	5×6
14	Белгород	Больница	9×11
15	Ухта	Дом быта	6×8
16	Киев	Детский дом	8×13
17	Ялта	Библиотека	4×8
18	Краснодар	Административное здание,	9×11
19	Сыктывкар	Техникум	5×5
20	Воркута	Библиотека	9×14
21	Москва	Институт	9×12
22	Пермь	Театр	7×15
23	Ростов	Санаторий	7×8
24	Орел	Детский дом	10×13
25	Ставрополь	Читальный зал	8×9
26	Архангельск	Универмаг	9×9
27	Воркута	Архив	6×7
28	Белгород	Кинотеатр	7×13
29	Ставрополь	Общежитие	6×11
30	Ялта	Спортивный центр	8×15

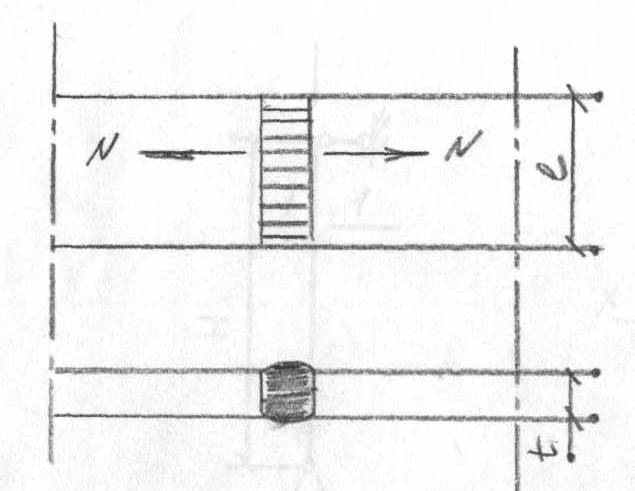

II. Проверить прочность стыкового шва двух элементов на действие растягивающей силы N. Материал конструкции — сталь марки ВСтЗкн2. Сварка ручная, электроды Э42. Исходные данные принять по данным одного из вариантов, приведенных в таблице № 2. Коэффициент по назначению уп=0,95

Табл. № 2

Номер варианта	№, кН	t, мм	L, мм
1	200	8	200
2	250	10	210
3	400	12	220
4	500	14	240
5	600	16	250
6	700	18	260
7	800	20	280
8	900	22	300
9	1100	25	320
10	1200	28	340
11	1400	30	360
12	1700	32	380
13	2000	34	400
14	200	6	200
15	250	8	220
16	300	9	230
17	300	10	200
18	350	10	240
19	450	12	260
20	600	14	280
21	700	16	300
22	900	18	320
23	1000	20	340
24	1300	22	380
25	1500	25	400
26	1800	28	420
27	2000	30	480
28	2200	32	500
29	2800	34	530
30	3000	36	560

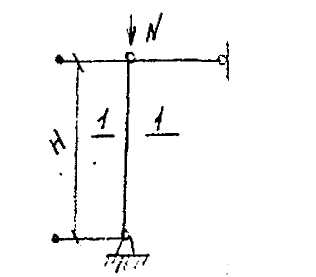

III. Определить несущую способность колонны, изготовленной из широкополочного двутавра по ТУ- 4-2-24-72 и загруженной центрально-приложенной силой Д/. Материал конструкции — сталь марки ВСтЗпсб. Расчетная схема колонны показана па рисунке. Исходные данные принять по одному из вариантов таблицы № 3.

Табл. № 3

Номер варианта	Н, м	Номер профиля
1	3	20Ш1
2	3,5	23Ш1
3	4	26Ш1
4	4,5	ЗОШ1
5	5	35Ш1
6	5,5	40Ш1
7	6	50Ш1
8	6,5	60Ш1
9	7	70Ш1
10	7,5	70Ш1
11	8	40Ш1
12	7,6	40КЗ
13	7	40К5
14	6,6	40К6
15	6,4	40К8
16	6.2	35К2
17	6	35К1
18	5,8	ЗОК2
19	5,6	ЗОК1
20	5,4	26К2
21	5,2	26К1
22	5	23К2
23	4,8	23К1
24	4,6	20К2
25	4,4	20К1
26	4,2	30Ш1
27	4	30Ш2
28	3,8	35Ш1
29	3,6	35Ш2
30	3	40Ш1

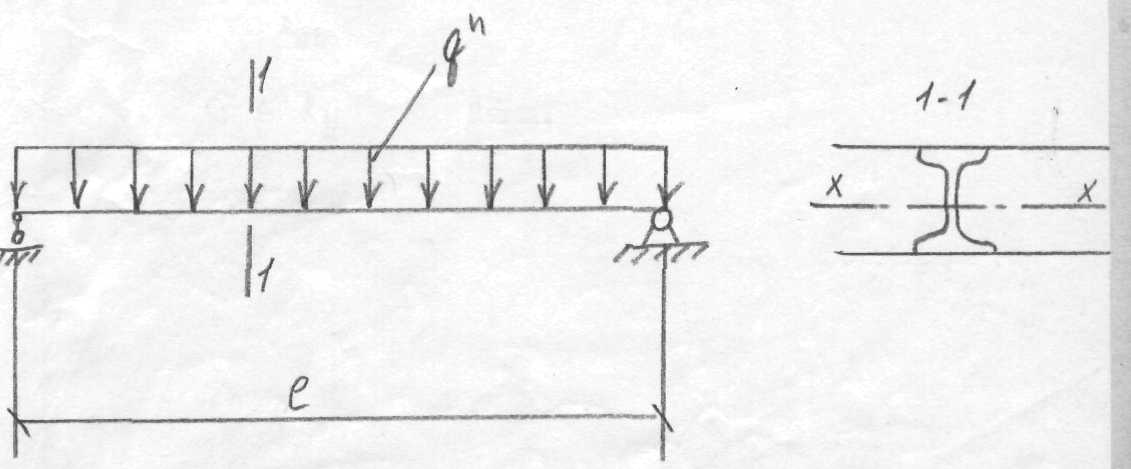

IV. Произвести подбор прокатного двутавра для второстепенной балки междуэтажного перекрытия. Расчетная схема балки приведена на рисунке. Балка изготовлена из стали марки 09Г2С. Коэффициент надежности по нагрузке γ_в = 1,2. Коэффициент надежности по назначению γ_п = 0,95. Нормативную нагрузку на 1 м длины балки qn расчетный пролет балки принять по данным одного из вариантов, приведенных в таблице.

Табл. № 4

Помор вариантам	q кн/м	L м
1	200	3
2	180	3
3	160	3
4	140	3
5	120	4
6	110	4
7	100	4
8	90	4
9	100	5
10	90	5
11	80	5
12	70	5
13	60	6
14	50	6
15	40	6
16	30	6
17	25	6
18	20	6
19	40	7
20	35	7
21	30	7
22	25	7
23	20	7
24	30	8
25	25	8
26	10	8
27	15	8
28	10	8
29	15	9
30	10	9

ПРИМЕРЫ РЕШЕНИЯ ЗАДАЧ.

КОНТРОЛЬНАЯ РАБОТА № I,

ЗАДАЧА I.

Проверить прочность стыкового шва двух элементов на действие растягивающей силы N . Материал конструкции - сталь марки ВСтЗкпЗ. Сварка ручная, электроды Э42* Исходные данные принять по данный одного из вариантов, приведенных в таблице, Коэффициент по назначению Vλ=0,95.

ПЛАН РЕШЕНИЯ:

Дано: решение

N 1. Основная расчетная формула

t G=N/Ашв < 0.8 Ry

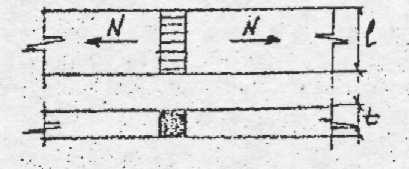

1 2. Основная расчетная схема

V X

Материал

G-?

3 .Табличные значения.

Ry, в стр. 73-75 Цай Т.Н.ч.1

4. Ашв = /в - 1см/ *t (см)

5.G = N/A шв

6. G ≤ Ry

Вывод:

Пример решения задачи 1:

Дано:

Решение:

N - 600 кН t = 16 мм 1. Основная расчетная формула:

1 = 250 мм

Vλ=0.95 G = N/Ашв ≤ Ry

Сталь марки ВСтЗкп2

2. Основная расчетная схема.

G -?

3. Табличные значения.

Ry = 73/75 стр. в =1

4. G = N/(I*t*R)<0.85 Ry

5. Ашв = l*t - 16*250 = 4000 мм = 400см

у = 215 = 2150 кг/см2 * 0,85 = 1827,5 кгс/см2

G = 60000/(25* 1.6*1)= 1500 кгс/см2

1500 < 1827,5 кгс/см2

Вывод: шов прочный

ЗАДАЧА 2

Определить несущую способность колонны, изготовленной из широкополочного двутавра по ТУ 14-2-24-72 и загруженной центрально-приложенной N. Материал конструкций сталь марки ВСтЗпсб. Расчетная схема колонны показана на рисунке. Исходные данные приять по одному из вариантов таблицы.

ПЛАН РЕШЕНИЯ

Дано: Схема

N = 1

Н = 5 Материал

N-?

1. Основная расчетная формула.

G ≤ N/(γ · Ар) ≤ Ry

2. Основная расчетная схема в зависимости от µ (коэффициент защемления конструкций)

3. {λ} по таблице Ry, Ар, Imin. стр. 264-270 Цай Т.Н. µ= (µ·H)/imin ≤ {λ} если,

4. λ >{ λ } расчет прекратить

5. γ → λ; Ry стр91

6. N = γ · Ар · Ry

7. Вывод.

НАПРИМЕР:

ЗАДАЧА 2.

Дано:

ВСтЗпсб

г=1

{λ} = {120}

Н = 8м = 800см

Номер профиля

40 Ш1

N-?

РЕШЕНИЕ

1. Основная расчетная формула.

G ≤ N/(γ · Ар) ≤ Ry

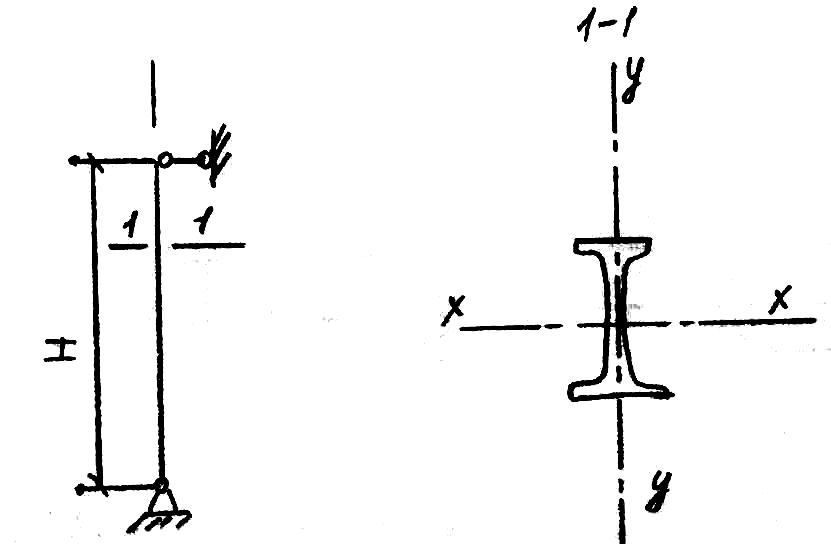

2 . Основная расчетная схема

3. Табличные значения.

Ар = 124см² imin = 7,19 см

t = 14.2 мм Rу = 240 МПа

γ = 0,4

4. λ = (µ·H)/imin = 800 · 1/7,19 = 111,2

111,2 < {120}

5. N = γ · Ар · Ry = 0,4· 124 · 2400 = 119040 кг/см2 =- 1190,4 кн

6. Вывод: несущая способность 40 Ш1 N = 1190,4 кн

ЗАДАЧА №3.

Произвести подбор прокатного двутавра для второстепенной балки междуэтажного перекрытия. Расчетная схема балки приведена на рисунке. Балка изготовлена из стали марки 09Г2С. Коэффициент надежности по нагрузке γλ = 1,2. Коэффициент надежности гости по назначению γn = 0,95. Нормативную нагрузку на 1м длины балки q и расчетный пролет балки принять по данным одного из вариантов, приведенных в таблице.

РЕШЕНИЕ:

Дано:

qn(F)= 110

1 = 4м

γn = 0,95

γλ=1.2

№1-?

1. Основная расчетная формула.

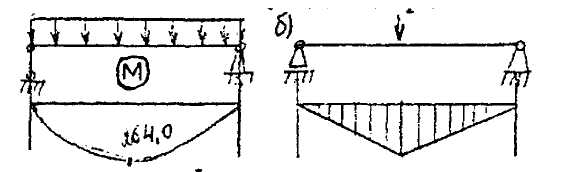

G = М / W ≤ Ry 2. Основная расчетная схема.

М = (q · γλ · I²) / 8 = (110· 1,2 · 4²)/8 = 264,0 кнм = 2640000 кгсм

3. Табличные значения.

Ry = 335 МПа = 3350 кгс/см³

4. W = М /Ry = 2640000 / 3350 = 788.06 кгс/см³

5. Номер профиля I 40 с площадью сечения 72,6 см²

6. Вывод: подбираем балку профилем № 36 Wx = 908 см³
